电子设计发展趋势与Altium Designer应对策略

自从第一颗晶体管问世到现在，七十多年来，电子设计改变了世界，并且这种改变还在加速。随着生产和科学技术发展的需要，现在电子技术的应用已经渗透到了人类生活和生产的各个方面。从家电的普及到日常生活随处可见的各种电子产品，从手工作坊到自动化生产线，人们在日常生活中，工作中对电子产品的依赖日益提高。由于电子技术得到高度发展和广泛应用(如空间电子技术、生物医学电子技术、信息处理和遥感技术、微波应用等)，它对于社会生产力的发展，也起了变革性的推动作用。

PCB板作为电子设备的重要部件，起着承载电子元器件以及电子元器件相互连接的作用。Altium Designer（以下简称AD）作为一款针对PCB设计的电子设计软件能够帮助工程师更轻松的完成整个设计。那么，AD在不断的升级中是怎样应对电子设计的发展趋势？

元器件的升级换代以及大量新型元器件推向市场

一个电子设备需要用到很多的电子元器件，在电子设计不断发展的情况下，电子元器件也在快速更新，不断有大量的新型元器件上市。如何快速准确的创建这些元器件的原理图符号和PCB封装是完成一个PCB设计的基础。在AD中可以运用Symbol Wizard和IPC Footprint Wizard这2个工具可以快速准确的进行原理图符号和IPC标准PCB封装的创建。

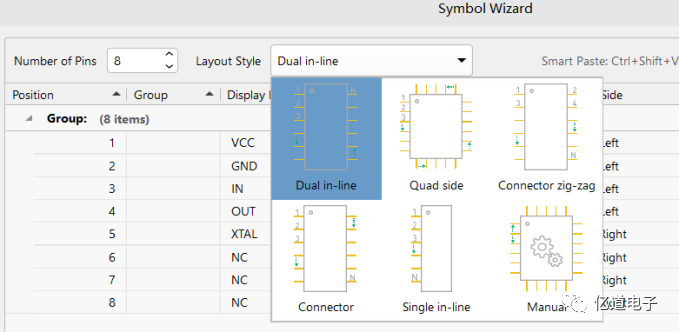

   Symbol Wizard


   IPC Footprint Wizard


除了元器件建库工具，AD还有在线元器件库，包含了世界上一些著名元器件厂商几十万个元器件模型，可以直接下载使用。大部分元器件都有完整的参数信息，器件手册，以及供应链信息。

产品快速迭代更新

为了快速抢占市场，一家公司的新产品需要在最短的开发周期内完成设计。在AD中可以使用原理图复用，层次化原理图设计，以及片段截取等功能实现原理图模块化设计，从而提高设计效率，大大减少原理图设计时间，缩短设计周期。

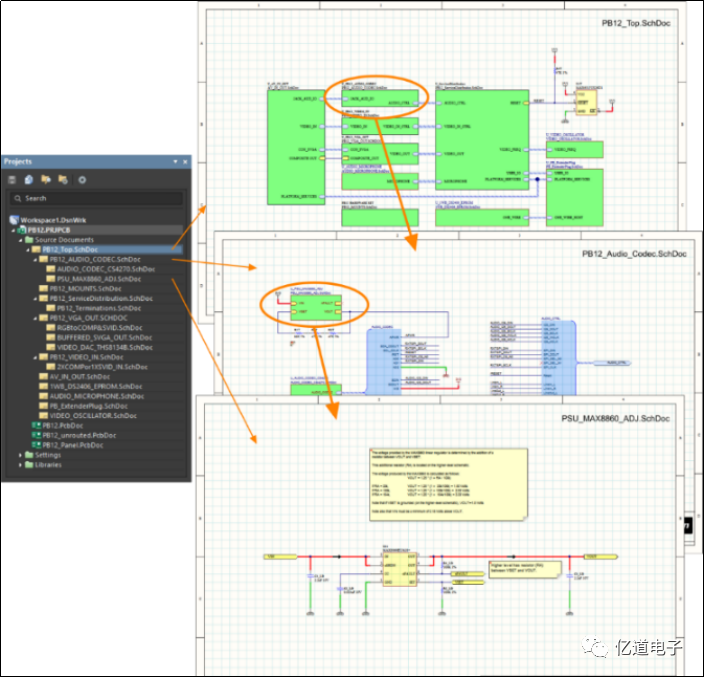

   原理图复用及层次化设计

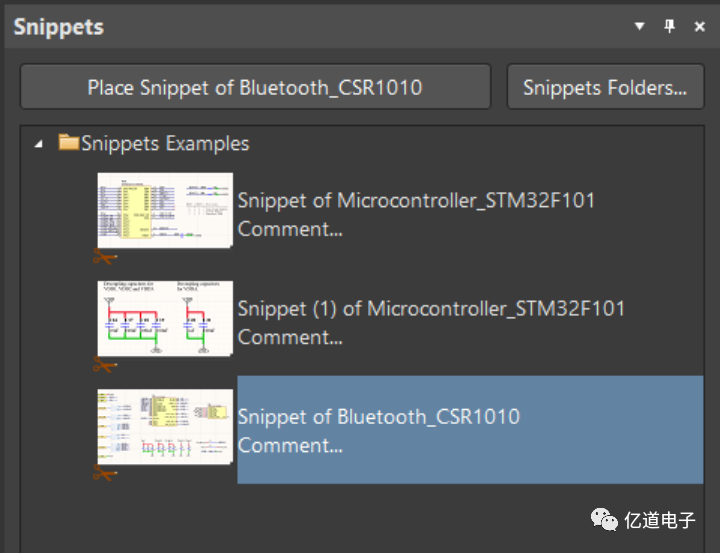

   Snippets片段截取


PCB板上的元器件密度越来越高，设计复杂

电子产品功能越来越强大，相对的PCB板上元器件的数量就越多，整个PCB板的布线就越复杂。AD全新的交互式布线支持避让、推挤、绕行及任意角度等布线方式，使PCB布线更轻松，对空间利用更有效率。

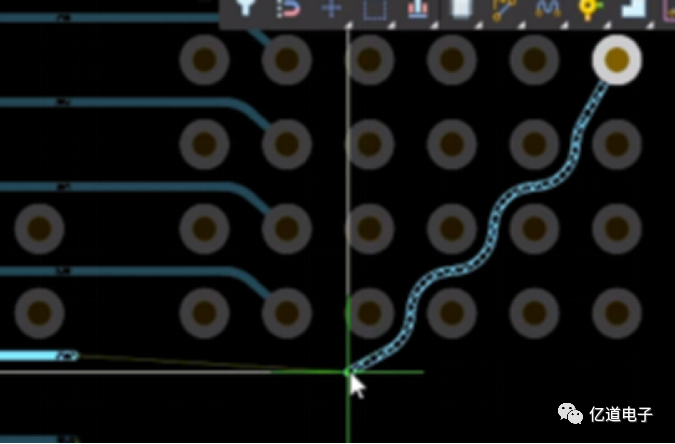

   任意角度蛇形布线

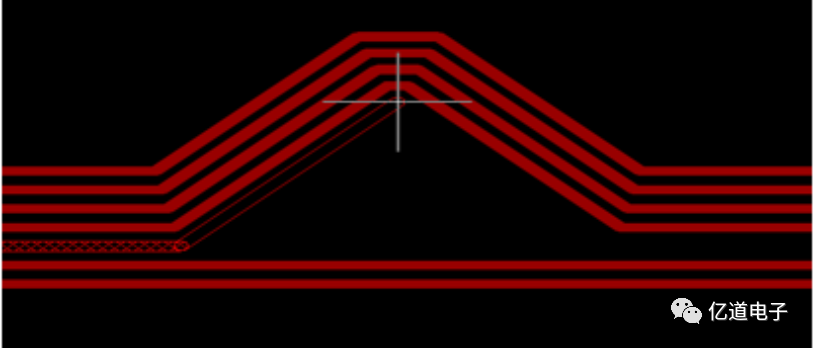

   推挤功能


差分对布线，总线布线，等长线以及Active Route智能自动布线、Xsignal高速拓补等功能完美解决了PCB布线中各个难点、痛点，提升PCB设计效率和布线的准确性。

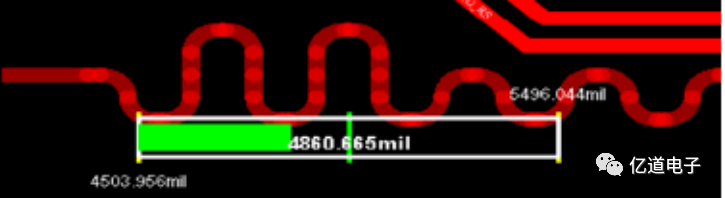

   等长线调整

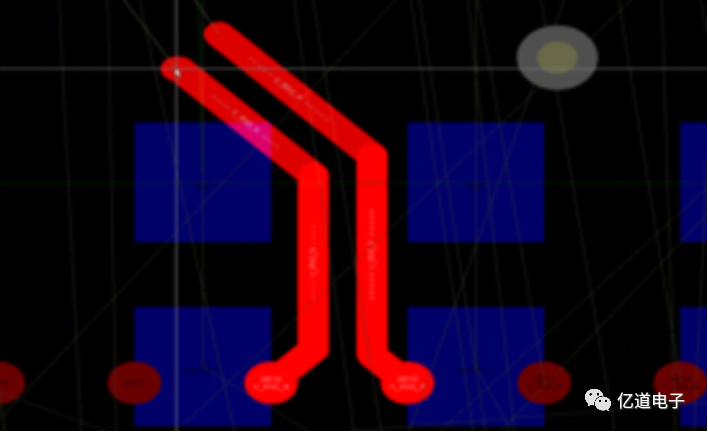

   差分布线

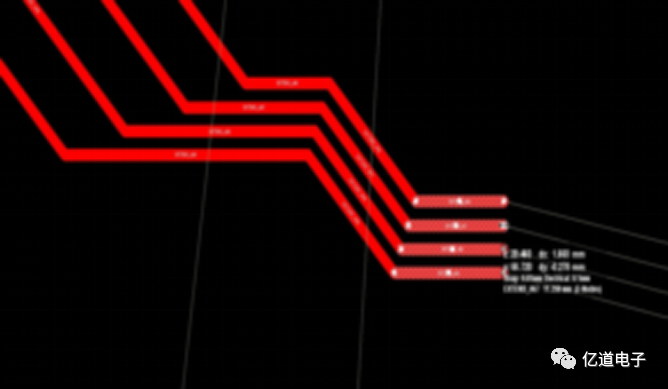

   总线布线

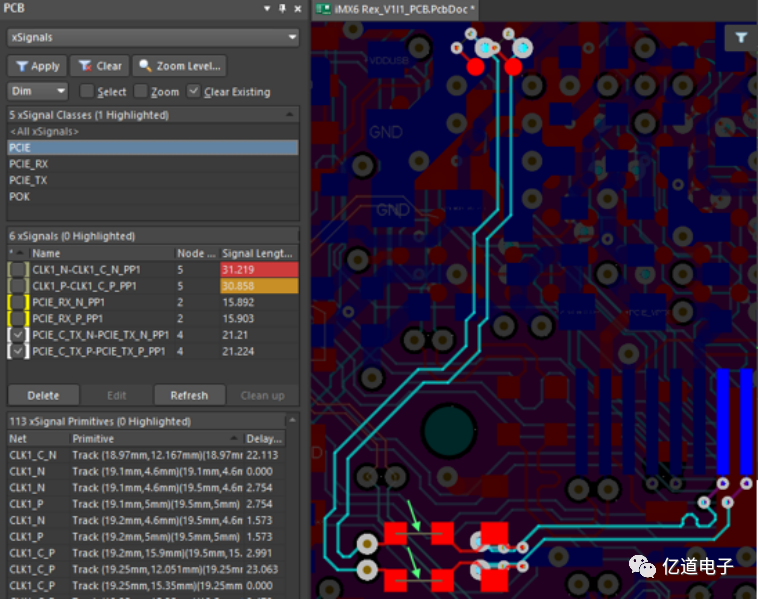

   Xsignal


刚柔板结合设计

在一些行业中出于可靠性和安全性的考虑，传统的PCB刚性板和柔性板通过连接器连接的设计方法逐渐被淘汰，刚柔板结合的设计正在被广泛应用。并且柔性PCB板比铺铜电路板更轻、更省空间，可以折叠、弯曲、挤压进非常小的空间，利于产品小型化。AD的刚柔板结合设计功能，完美的实现刚柔板结合设计，并且在3D模式下可以创作3D影像动画，以丰富易懂的形式展示PCB的折叠过程。

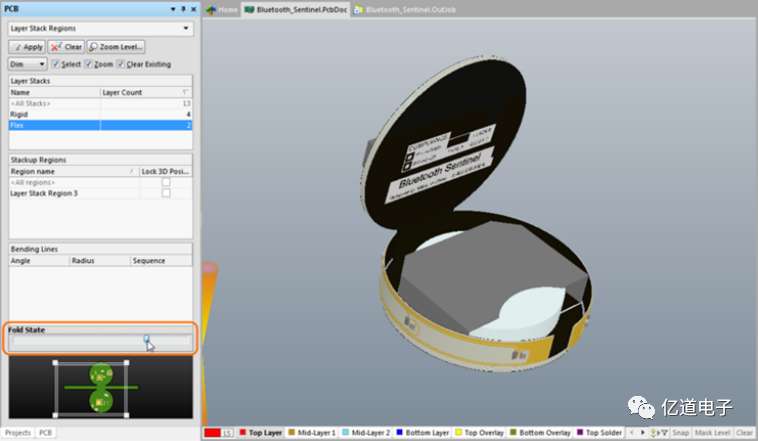

   刚柔结合PCB板3D影像

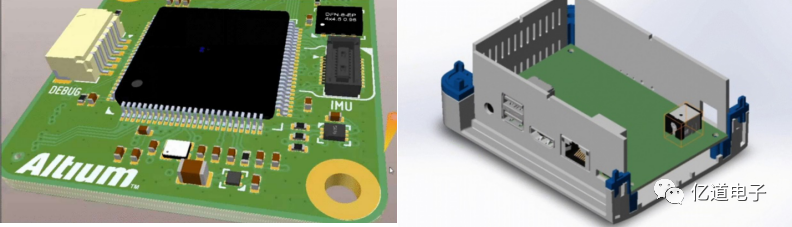

双向机电协同

精密设计制造行业中对机电协同的需求日益加强，机电协同即电子设计软件与3D机械软件交互数据，以此验证并解决装配问题。AD全面支持STEP格式，保障了数据的可交换性。可以在设计中同步连接结构的STEP模型，也可以根据结构的3D模型定义PCB形状。通过Altium MCAD CoDesigner插件，直接与Autodesk Inventor，SOLIDWORKS以及PTC Creo等机械设计工具集成，与机械团队合作并共享设计修订，大大减少中间环节。
