施密特触发器计算与仿真方法

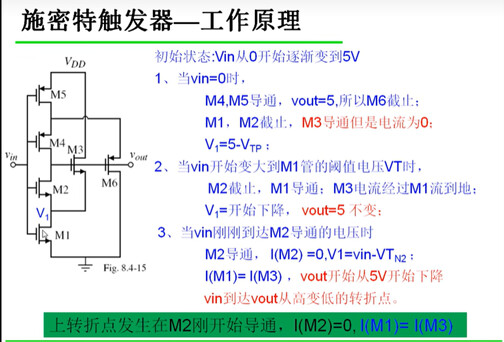

   图表 1 工作原理


下文所说的器件编号全以上图为准。



1.转折点

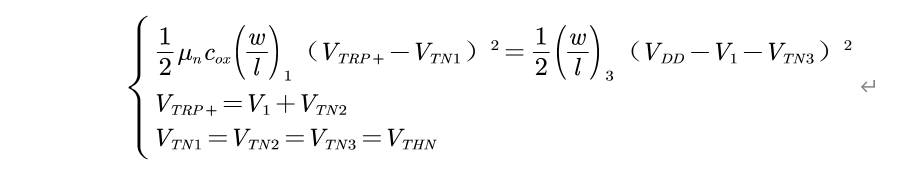

1.1上转折点公式计算:


   公式一




解得



   公式二

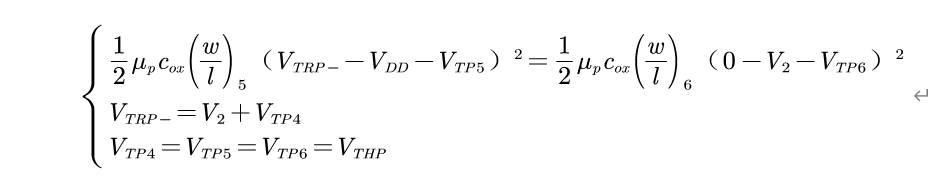

1.2下转折点公式计算:


   公式三


解得


   公式四



2.参数计算

首先取所有管子L=1u M,令


   公式五


跟视频中不一样的是我并没有先计算出M3和M6的宽长比,而是先将NMOS管都设为一个值,PMOS管都设为一个值。

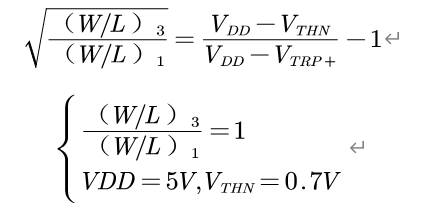

然后根据上转折点的计算公式,


   公式六


计算得


   公式七

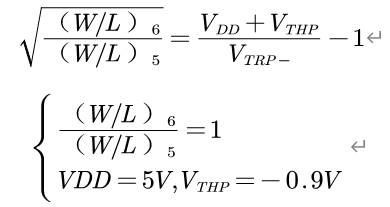

同理,根据下转折点的计算公式


   公式八




计算得,


   公式九




3.Cadence仿真设置

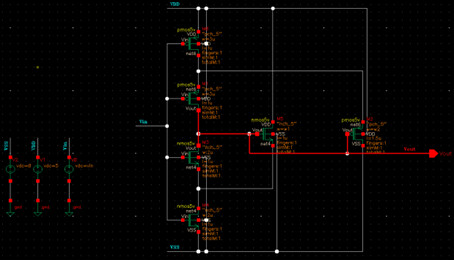

   图表 2 sch



   图表 3 ade设置



3.1第一次仿真结果

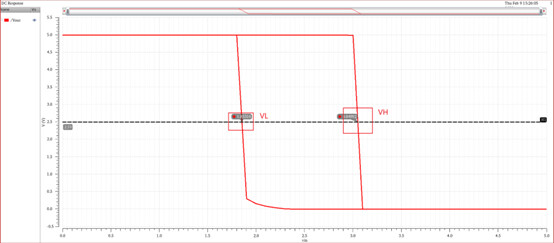

   图表 4 一仿



可以看出转折点VH=3V,VL=1.8V。(VH=VTRP+,VL=VTRP-,这里就懒得改了)

仿真结果和手算结果的误差来源于我们在计算上下转折点时,近似将M1和M3的阈值电压,M5和M6的阈值电压认为相等。

接着我们先看上转折点,根据上转折点计算公式,要使得VH变高,就需要增大。若M1的宽长比不变,则需要增大M3的宽长比。

下面我们用参数扫描的方法来看下应该取多大的M3宽长比。

这里设L不变,扫描W。参数扫描设置如下:


   图表 5 sweep parameter

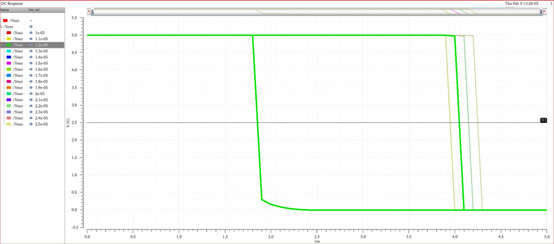

3.2第二次仿真结果


   图表 6 二仿



我们基本确定了W3的取值范围,这里取W3=12u,L3=1u。

下转折点的调整方式和前面一样,要使VL变大,需要调小M6的宽长比。具体步骤这里就不赘述了。最后取W6=1.5u,L6=1.5u

最后进行瞬态仿真。

3.3Tran仿真验证

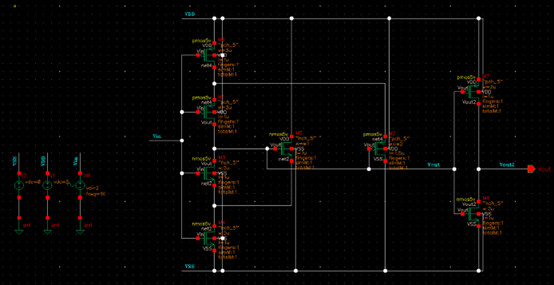

3.3.1 testbench


   图表 7 瞬态仿真


我在后面多加了一级反相器,可以更明显的看下这个上下翻转点。

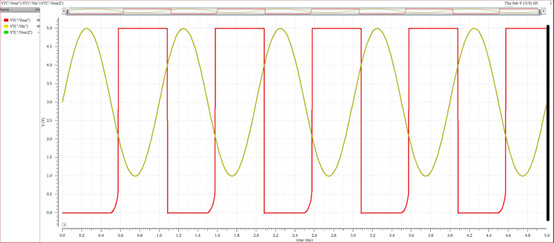

3.3.1 tran1

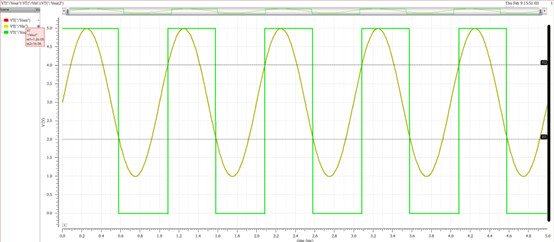

   图表 8 tran1



3.3.2 tran2


   图表 9 tran2



4.总结

VH主要受(W/L)3/(W/L)1影响。(W/L)3/(W/L)1越大,VH越大,反之越小。

VL受(W/L)6/(W/L)5影响。(W/L)6/(W/L)5越大,VL越小,反之越大。
