Revit与AutoCAD协同:参照平面详图及批量导出图纸

  一、 Revit中如何参照AutoCAD中的平面详图

  在Revit Architecture中生成构件大样时,需要引入已经在AutoCAD中绘制的详图索引大样图纸,如图1所示,以表达构件的详细作法大样。




  (1)在Revit Architecture中,除可以直接使用详图索引工具根据模型生成索引详图外,还可以在详图中引入已有AutoCAD中绘制的详图大样。

  (2)在使用详图索引工具时,在类型选择器选择详图索引的类型,设置将要生成详图索引的比例,勾选选项栏中“参照其它视图”在其后的下拉列表中选择“新绘图视图”选项,如图2在视图中绘制要索引的详图索引范围,Revit Architecture会生成空白详图索引视图。

  【注意】绘制索引轮廓前勾选参照其他视图。




  (3)切换至详图索引视图,点击菜单“文件一导入/链接一CAD格式”,弹出“导入链接CAD格式”对话框,如图3所示,找到需要导入的AutoCAD绘制的DWG大样图纸,设置导入单位及

  放置位置,点击“确定”按钮,即可将DWG格式导入至详图索引视图中,如图4所示。





  (4)使用导入DWG格式生成的详图视图,与详图索引视图的模型不再关联,无论如何修改详图索引的位置,导入的DWG文件都不会自动修正,除非重新导入对应的详图索引文件。

  二、如何批量导出图纸为CAD格式

  建模助手【批量导出图纸】功能操作:

  1.选择【批量导出图纸】功能。




  2.选择需要导出的图纸,点击下一步。




  3.设置图层名称和颜色,或导入他人分享的标准。




  4.点击【设置】,修改CAD版本。

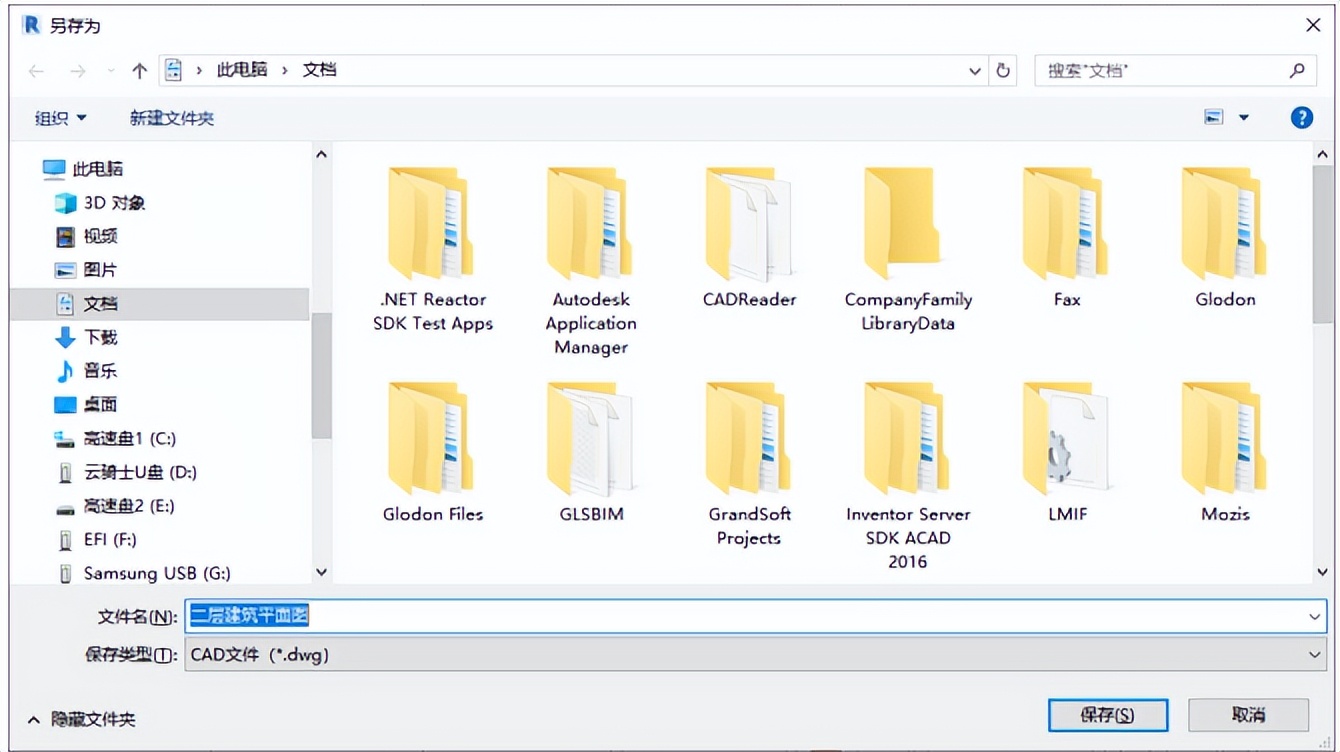

  5.点击【导出CAD】,选择导出地址,点击【保存】。
