MathType在AutoCAD中的集成与应用

CAD作为全球知名的设计与绘图软件，知名度极高，多数工程师或多或少都接触过。相比之下，MathType的普及度稍低，但它同样是理科生与工科生常用的专业工具之一。

MathType是一款专业的数学公式编辑器，核心优势在于能够在AutoCAD中插入复杂的数学公式与特殊符号。无论是积分、矩阵、希腊字母还是多层嵌套表达式，MathType都能以标准化的数学排版呈现，远比手动输入更规范、更美观。

在工程图纸标注、技术文档编写或学术论文中，MathType与AutoCAD的搭配可让数据表达更加直观清晰，避免因公式混乱导致的理解偏差。对于需要频繁标注计算过程或理论推导的用户而言，这一组合是提升图纸专业性的实用方案。

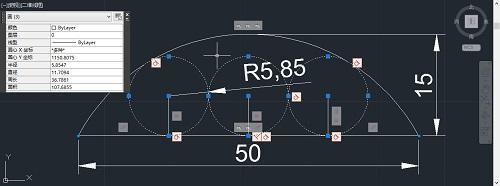

   图1：在AutoCAD中绘制的图形示例


AutoCAD支持一个广泛的Windows标准叫做OLE（对象链接和嵌入）来链接和嵌入对象。因为MathType方程是本地OLE对象，这就意味着MathType和AutoCAD可以很好的兼容。Microsoft Word和MathType使用OLE一起工作，所以很多MathType用户已经熟悉OLE-格式数学互操作性。

   图2：在 AutoCAD中插入公式示例


通过MathType和AutoCAD兼容，我们可以做到下面这些:

1.从AutoCAD复制公式：你应该能够从AutoCAD拖放或复制粘贴一个等式到MathType窗口。你可以在MathType编辑等式一次，添加它到你的MathType方程库，或者在一个新的文档使用它。

2. 添加一个公式到AutoCAD：使用OLE应用程序，你可以使用插入对象菜单命令在插入点插入等式。或者你可以从任何打开的MathType窗口直接拖放或者复制粘贴等式或表达式到AutoCAD。

3.在AutoCAD编辑一个等式：因为OLE记得MathType是用来创建等式，双击打开这个等式在MathType进行编辑。在你已经完成了更改以后，关闭窗口将在AutoCAD更新等式。
