当"经验设计"遇上"算法寻优"，结构优化的边界正在被重新定义。
在工业仿真领域，参数化设计曾长期占据主流——工程师通过调整孔径、壁厚、圆角半径等几何参数，在有限的变量空间内寻找"相对较优"解。然而，面对新能源汽车电驱系统的轻量化诉求、航空承力件的疲劳寿命约束、以及消费电子跌落测试中的强非线性大变形问题，传统参数化方法已触及天花板。
达索系统 SIMULIA Tosca 2026 的发布，标志着非参优化（Non-parametric Optimization）技术进入"全域耦合"时代。本文将从算法内核、计算特征、场景落地三个维度，深度解析这款工业级优化引擎的技术图谱，并给出与之匹配的算力配置方案。

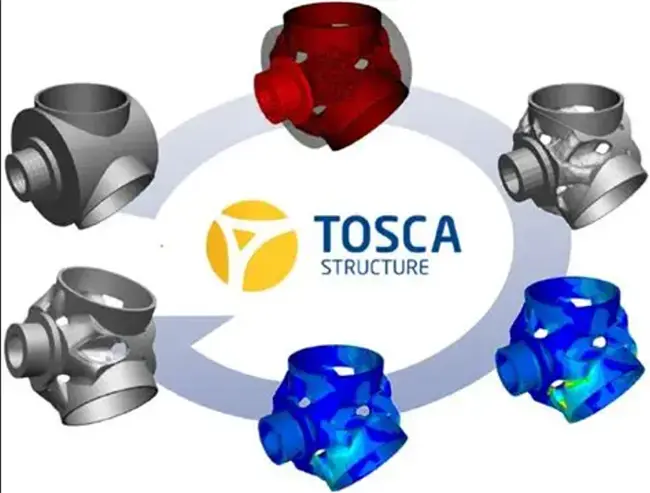

技术原理：Tosca 2026 首次实现拓扑优化（Topology）、形状优化（Shape）、尺寸优化（Sizing）、起筋优化（Bead）的任意组合与同步求解。其核心算法基于敏度分析（Sensitivity Analysis）与约束聚合技术，将原本独立的四种优化变量纳入统一的数学规划框架。
计算特点：
全局最优性：打破传统"分步优化"的局部最优陷阱。以往拓扑→形状→尺寸的分步流程，每一步都在前一步结果上做局部修正；组合优化则通过统一的敏度场计算，实现材料分布、外形曲线、截面尺寸、加强筋布局的协同寻优。
约束解耦：每种优化类型保留独立的制造约束域——拓扑优化支持冻结区域与对称约束，形状优化具备穿透检查与变量过滤，尺寸优化允许单元共享变量，起筋优化控制筋条方向与厚度。
模型规模：组合优化对网格规模的要求高于单一优化，通常需要同时维护拓扑密度场、形状边界节点、尺寸设计变量三重数据，内存峰值显著增加。
应用场景：复杂壳体类零件的一体化设计，如新能源汽车电机壳体（同时优化水道拓扑、安装面形状、壁厚尺寸、内部加强筋）。
技术原理：从 2026 FD03 版本开始，Tosca 引入基于敏度法的疲劳耐久优化。算法内核并非直接求解裂纹扩展，而是通过疲劳求解器（如 fe-safe、Femfat）提供的寿命/损伤敏度，反向驱动拓扑优化迭代。其数学本质是将 S-N 曲线或 ε-N 曲线转化为等效静载荷的权重场，嵌入到优化目标函数中。
计算特点：
双目标模式：支持有限寿命（如 10⁷ 次循环）与无限寿命（疲劳极限以下）两种优化范式。有限寿命模式对应高周疲劳的应力-寿命控制，无限寿命模式则要求全局应力水平低于材料疲劳极限。
循环载荷处理：需要输入载荷时间历程或功率谱密度，优化器在每次迭代中调用疲劳求解器计算寿命敏度，计算成本约为静强度优化的 3-5 倍。
求解器耦合：通过标准化接口与 fe-safe、Femfat 等主流疲劳工具集成，实现"疲劳后处理→敏度反馈→拓扑更新"的闭环。
应用场景：汽车发动机支架、悬架摆臂、航空起落架连接件、风电齿轮箱轴承座等承受循环载荷的关键承力件。
技术原理：Tosca + CST Studio Suite + Abaqus 的三软件联合优化，本质上是多物理场序耦合格子法。优化流程分为三个层级：
电磁层（CST）：求解 Maxwell 方程组，获取电磁力分布、转矩脉动、损耗分布；
结构层（Abaqus）：将电磁力作为边界条件，求解结构应力、变形、模态；
优化层（Tosca）：基于电磁性能敏度与结构性能敏度的加权组合，更新设计变量。
计算特点：
数据闭环：电磁场与结构场之间通过网格映射与场量传递实现数据交换，Tosca 作为"主控器"协调两个求解器的迭代节奏。
多目标权重：支持电磁性能（转矩密度、效率）与结构性能（刚度、强度）的 Pareto 前沿搜索，工程师可动态调整权重系数。
计算密度：单次优化迭代需完成电磁瞬态分析 + 结构静力/动力学分析，计算量呈几何级增长，对内存与 I/O 带宽要求极高。
应用场景：新能源汽车永磁同步电机的轻量化设计（同时优化磁路拓扑与转子强度）、高速列车牵引变压器铁芯结构、航空作动电机的电磁-热-结构耦合优化。
技术原理：针对 Abaqus 隐式动力学分析步（Implicit Dynamic Step）的优化能力，Tosca 2026 采用时间切片敏度分析技术。算法在关键时间点（如碰撞峰值载荷时刻、屈曲临界时刻）提取响应量（位移、应力、塑性应变、应变能），计算其相对于设计变量的瞬态敏度，驱动拓扑/形状优化。
计算特点：
强非线性兼容：全面支持几何非线性（大变形/大转动）、材料非线性（塑性/超弹性）、接触非线性（摩擦/穿透）。这是传统基于线性静力学的拓扑优化无法企及的领域。
目标多样性：支持特定时间点的位移（残余变形控制）、Mises 应力（峰值应力抑制）、等效塑性应变（损伤评估）、应变能（吸能最大化）等多目标组合。
时间步依赖：隐式动力学分析本身对时间步长敏感，优化迭代中需保持时间离散策略的一致性，否则敏度计算会出现数值噪声。
应用场景：汽车正面碰撞吸能盒设计、动力电池包底部抗冲击结构、手机/笔记本跌落测试中的关键承力件优化、航空薄壁结构的屈曲稳定性增强。
技术原理：在拓扑优化的密度法（SIMP）框架中，嵌入筋条几何约束的过滤与投影算子。算法不再输出传统的"骨状"多孔结构，而是直接生成具有明确筋条方向、厚度、间距的加强筋布局，其数学本质是对密度场施加方向性各向异性惩罚。
计算特点：
制造约束内嵌：筋条方向可与主应力轨迹对齐，或按拔模方向/注塑流向设定；筋条厚度受最小制造尺寸约束，避免过薄导致注塑不满或增材制造困难。
后处理简化：优化结果可直接导出为 CAD 筋条特征，大幅减少从优化结果到可制造模型的重构工作量。
适用材料：特别适合各向同性或弱各向异性材料（如铝合金压铸件、塑料注塑件、碳纤维层压板的局部加强）。
应用场景：汽车内外饰塑料件（仪表板骨架、门板内衬）、家电外壳结构、航空航天加筋壁板、3D 打印轻量化支架。
技术模块核心算法特征典型行业代表工况组合优化四类变量耦合、全局敏度求解汽车、重工电机壳体一体化设计、液压阀块减重疲劳耐久优化循环载荷敏度、S-N/ε-N 驱动汽车、航空、风电发动机支架、起落架、风机主轴轴承座电磁-结构耦合Maxwell + 固体力学序耦合新能源汽车、电机永磁同步电机轻量化、高速电机转子隐式动力学优化时间切片、强非线性敏度汽车安全、消费电子碰撞吸能结构、跌落测试、薄壁屈曲筋条约束拓扑方向性密度惩罚、制造约束汽车、家电、航空注塑件加强筋、压铸壳体、加筋壁板
Tosca 的优化迭代本质上是"求解器（Abaqus/CST/fe-safe）+ 优化引擎"的双重计算负载。其硬件需求呈现内存密集型、I/O 密集型、部分场景 CPU 高频敏感的特征。
组件推荐规格选型逻辑CPUIntel Xeon W-2475X（24 核 3.5GHz+）或 AMD 锐龙TRPRO 7975WX（32 核）拓扑优化敏度计算对内存带宽敏感，W-3400 系列提供 8 通道 DDR5；Abaqus 隐式求解器对单核性能有要求，需兼顾频率与核心数内存128GB ~ 256GB DDR5-4800 ECC组合优化需同时维护多重变量场，500 万自由度模型峰值内存约 150GB；疲劳优化因需存储循环载荷历程，内存需求上浮 30%存储2TB NVMe SSD（PCIe 4.0，读速 7000MB/s+）+ 8TB 企业级 HDD隐式动力学优化产生大量 .odb/.fil 结果文件，NVMe 保障迭代读写效率；HDD 用于归档历史版本显卡NVIDIA RTX pro 2000 16GB（可选）Tosca 本身不依赖 GPU，但 Abaqus 2024+ 部分求解器支持 GPU 加速，且 CST 的时域求解器可调用 CUDA网络万兆以太网多物理场耦合优化涉及 Tosca/CST/Abaqus 三机数据交换，低延迟网络减少文件传输瓶颈
组件推荐规格选型逻辑CPU双路 Intel Xeon Platinum 8592+（128 核 2.9GHz，全核睿频 3.8GHz）或 AMD EPYC 9655（96 核）电磁-结构耦合优化需并行运行 CST + Abaqus，多路多核保障并发求解；隐式动力学分析支持域级并行（Domain Decomposition）内存512GB ~ 1TB DDR5-4800 ECC千万级自由度模型 + 多工况组合优化，内存峰值可达 600GB+；疲劳优化的载荷矩阵展开对内存极度敏感存储4TB NVMe SSD（PCIe 5.0）+ RAID 10 阵列（16TB+）PCIe 5.0 的 IOPS 保障多作业并发读写；RAID 10 兼顾速度与安全，防止长时间优化因磁盘故障中断加速卡NVIDIA A100 40GB 或 RTX pro 5000 48GBCST 的时域电磁求解器、Abaqus 的 AMG 预处理器可调用 GPU；大显存支持千万级网格的显存驻留集群扩展10G/25G InfiniBand 网络 + PBS/Slurm 调度大规模参数化优化（如电机多转速工况扫描）需提交至 HPC 集群，Tosca 支持 Abaqus 的 MPI 并行与分布式求解
隐式动力学优化：优先保障单核频率与内存延迟。Abaqus 隐式求解器的直接求解器（Direct Solver）对内存延迟敏感，建议选择支持睿频加速至 4.5GHz+ 的处理器，并开启内存低延迟模式。
疲劳耐久优化：配置大容量临时存储。fe-safe/Femfat 的敏度文件可能达到数十 GB，建议将 Temp 目录映射至独立 NVMe 分区。
电磁-结构耦合：采用双机分离架构。CST 的电磁求解与 Abaqus 的结构求解可分别部署于两台工作站，通过万兆网络共享存储，避免单机的 CPU/内存争用。
Tosca 2026 的技术演进，折射出工业仿真从"验证工具"向"设计驱动"的深层转变。当拓扑优化不再局限于线性静力学，当电磁与结构的边界在算法层面被打通，当疲劳寿命成为优化的原生目标而非后验指标，工程师的设计自由度正在被重新书写。
对于企业而言，引入 Tosca 2026 不仅是软件升级，更是算力基础设施与工程方法论的双重投资。一套匹配其算法特征的硬件平台，加上对组合优化、多物理场耦合、隐式动力学优化的深度掌握，将成为高端装备研发的核心竞争力。
