有限元分析里的沙漏控制到底啥意思？一文讲明白

沙漏控制是在进行有限元分析时常见的一个概念，涉及到数值计算中的稳定性和精度问题。

沙漏控制（Hourglass Control）：在有限元分析中，沙漏控制是一种用来减少或消除称为“沙漏模态”或“沙漏变形（通常没有刚度，网格变形呈现锯齿状）”的数值不稳定性的技术。

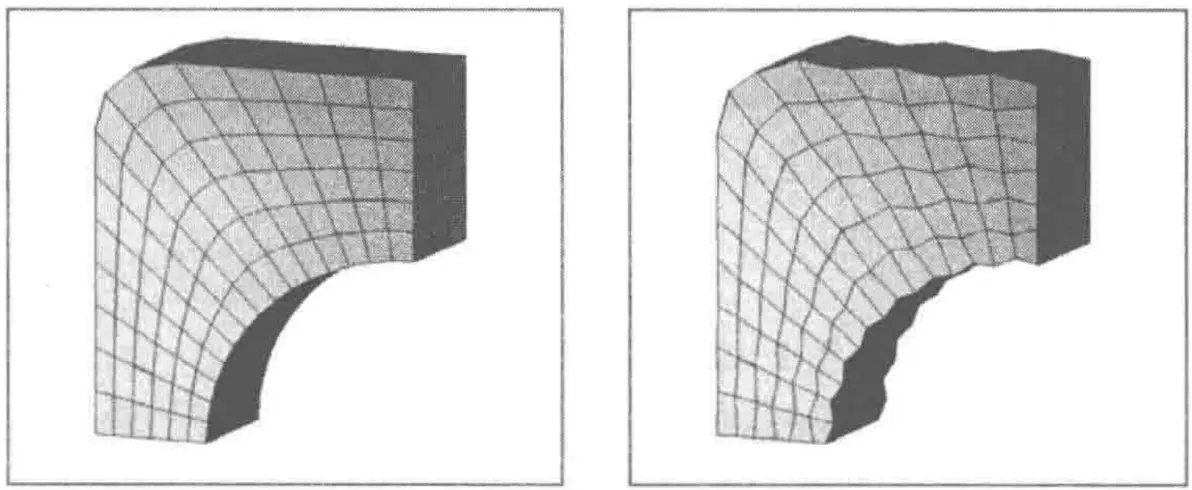

图1. 沙漏模态示意图

当使用某些类型的有限元单元（如四面体单元）时，会出现一种不希望的扭曲模态，表现为模拟结构内部出现了一些异常的、不符合物理规律的形变或运动（其在数学上是稳定的），导致计算结果不准确甚至失真。

沙漏控制技术通过添加额外的数学约束或控制力来抑制这种不稳定性，以保证计算的准确性和可靠性。

可以通过以下方法对计算沙漏进行相关的控制：

使用合适的有限元单元：一些有限元单元在处理某些类型的加载时可能更容易出现计算沙漏，因此在选择单元类型时需要考虑加载情况和模拟对象的几何形状。

增加材料的阻尼：在有限元模拟中，通过增加材料的阻尼可以减小计算沙漏的发生。可以通过修改材料的材料参数或者添加合适的阻尼模型来实现。

改进网格质量：确保网格的质量良好，尽可能使用均匀的网格划分，避免出现过大或者过小的单元，以及不良的网格变形。一般来说，整体网格细化会明显减少沙漏的影响。

使用沙漏控制算法：许多有限元分析软件提供了专门的沙漏控制算法，可以在模拟过程中自动检测和控制计算沙漏。这些算法通常会在模拟中自动调整加载、约束或材料参数等，以减小计算沙漏的影响。

增加约束条件：增加适当的约束条件可以帮助减小计算沙漏的发生。例如，通过增加固定边界条件或者添加额外的约束来限制结构的自由度，从而减小计算沙漏的影响。

优化加载条件：某些加载条件可能会导致计算沙漏的出现（如单点载荷），因此可以通过优化加载条件来减小计算沙漏的影响。例如，使用更合适的加载方式或者减小加载的幅度来避免过大的形变引起的计算沙漏。

在实际应用中，需要根据具体的模拟对象和加载情况选择合适的控制方法，并不断进行调试和优化。
