绘图软件办公小技巧合集，提升效率就靠这几招

CAXA大部分功能都有键盘命令，简化命令拼写很短，直线是L，圆是C，尺寸标注是D，左手敲键盘右手动鼠标，比翻图标快得多。快捷键设置走工具菜单里的界面自定义对话框，可以自己改。关闭文档是Ctrl+W，打开是Ctrl+O，保存是Ctrl+S，另存为是Ctrl+Shift+S，剪切Ctrl+X，复制Ctrl+C，粘贴Ctrl+V，撤销Ctrl+Z，恢复Ctrl+Y，这些跟常规软件习惯一样。选择所有是Ctrl+A，打印是Ctrl+P，退出是Alt+F4。F3显示全部，F4使用参考点，F5切换坐标系，F6动态导航，F7三视图导航，F8开关鹰眼，F9全屏，Home显示还原，PageUp放大，PageDown缩小，这些视图操作记下来基本不用再去点菜单了。

图层快速切换是高频操作。格式菜单里图层工具下面有个移动对象图层快捷设置，左边选粗实线层，右边框里输入数字1，点指定，确定。以后要改线型，拾取对象，按数字1，回车，图层就切过去了。其他图层按同样方式定义成2、3、4，中心线用2，虚线用3，尺寸线用4，三个键切换四个图层，比在下拉菜单里翻快很多。配合图层隔离工具用，批量改图层效率更高。

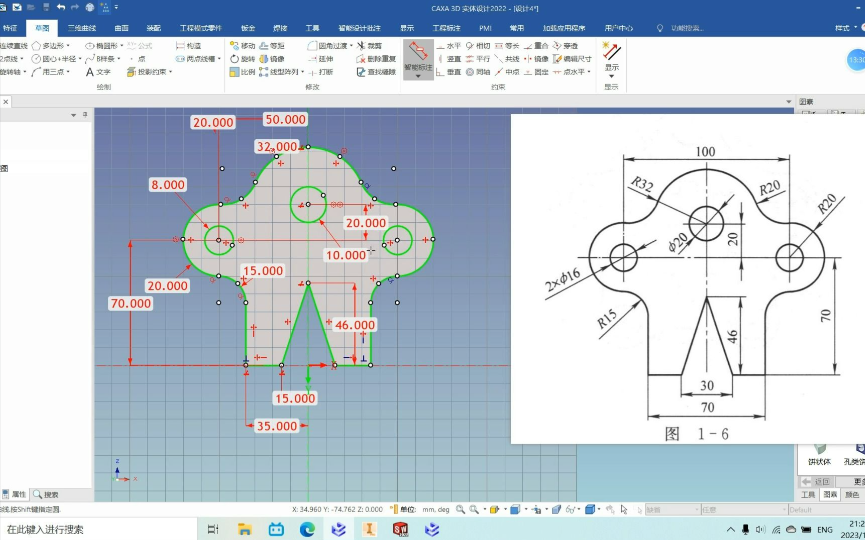

尺寸标注用简化命令D调出来，基本标注直接拾取线段，立即菜单里改直径、文字、公差代号这些选项。公差代号标注的时候，拾取线段之后按右键弹出公差查询对话框，把输入形式和输出形式都选成代号，确定就标出来了。快速标注用fastdim命令，立即菜单里选Y坐标或X坐标，输入标注点就完成。改标注文字高度双击尺寸进弹窗，点标注风格，改文字高度，再回到上一层把使用风格改成改过文字高度的那一个。选中尺寸按空格键弹出设置对话框，比双击快。

批量打印用专门的打印工具，工具菜单下外部工具里打开。插入图纸按钮调入多个文件，打印任务列表里能看到所有图纸名字。每张设置纸张大小和方向，插入的时候不要勾选排版打印，全部打印按钮一点就批量输出。如果是把多张图纸排到一张纸上，打印工具里勾选拼图，选使用纸张页面大小拆图，输出图形根据需要选标准图形或窗口图形。批量和拼图是两个概念，批量是多页输出，拼图是拼到一张纸上。

图库调用标准件是CAXA的强项。工具菜单下提取图符，选轴承、螺栓、键这些类别，弹出对话框输入参数，软件自动生成标准件模型。调用出来之后如果需要输出给其他软件，选中图块右键输出DWG或DXF。自定义图符走图库管理里的定义图符，常用的非标件自己定义了存进去，下次直接调用。

属性块做标题栏或者标准符号的时候用，定义块之前先创建属性定义，绘图菜单下块下面定义属性，标记写后台用的变量名，提示写命令行提示信息。属性定义完成后再把整个图形定义成块，插入的时候自动弹出对话框让你填属性值。标题栏里的代号、名称、材料这些字段做成属性块，填写标题栏的时候只改属性值，不用重新画线。

模板文件解决重复设置的问题。新建一个空白文件，把图框和标题栏画好，图层按粗实线、细实线、中心线、虚线、尺寸线、文字层分好，颜色线宽线型都配好。文件菜单下另存为模板，存成TPL文件放到support目录下。以后新建文件的时候选这个模板，图框、标题栏、图层配置、界面风格一次带出来。公司有统一图框的，把模板放共享路径，每个人拷到自己机器上覆盖，比每次重配省事得多。

批量改尺寸这个事CAXA本身没提供功能，两百多个公差要调的时候只能一个一个双击改。二次开发的插件可以解决，加载应用，模块管理器，指定文件，勾选自动加载，确认。输入EE回车，框选要改的尺寸，右键确认弹出窗口，左边列表右边编辑，尺寸文本前缀后缀基本值上下偏差都能改，确认修改一次性写回图纸。插件保留原来的小数位数，改公差尺寸文本自动联动，用之前记得多存盘。

标注完图纸要检查尺寸和图形的一致性，工具菜单下查询功能，角度查询、元素属性查询这些，点上去就能看到数值。明细表里的名称和规格字段可以在属性编辑里把规格内容填到名称后面，让明细表读出来的时候自动合并。图纸画完保存之前Ctrl+Q强制重建一遍，确认没有异常再存盘。
