CAXACAD电子图版（2023），关于尺寸标注的一个隐藏的NB功能。 我们都知道，自己在画图的时候，或者借用别人图纸。里面的图线，很多不是按照1:1来绘制的，譬如一条线，实际测量是20mm，但是，某些情况下，尺寸需要修改，画图人员，为了省事，不修改图线，而是直接修改了尺寸标注为25mm。如果别人拿你的这张图去做装配，或者在上面修改别的尺寸，就会导致尺寸混乱，实际生产极易产生错误。 在这里，CAXA CAD 电子图版，有一个隐藏的功能，开启后，标注尺寸与实际线条长度或者角度不同的情况下，尺寸标注会出现特别的颜色及标记，你一眼就可以看到，这个尺寸是修改过的，不是1:1存在的。 现在，用CAXA CAD 2023为例（别的版本，不确定是否有这个功能）。 工具→选项→显示，勾选显示尺寸标识，返回绘图界面，你会看到不一样的风景。

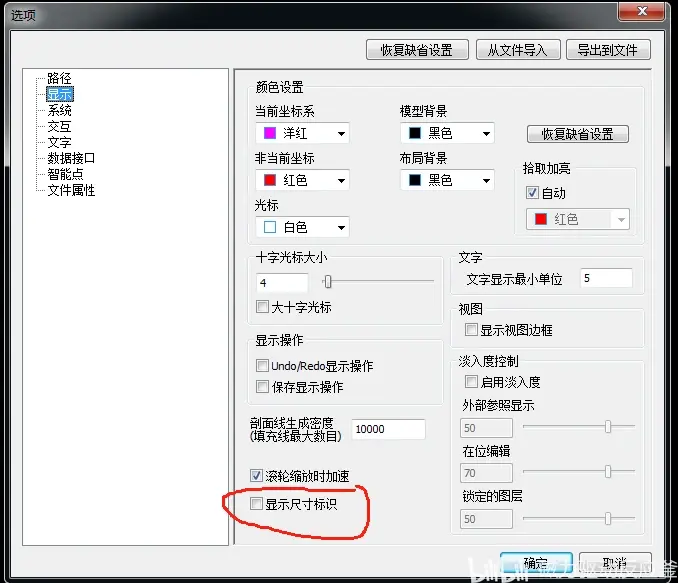

设置位置

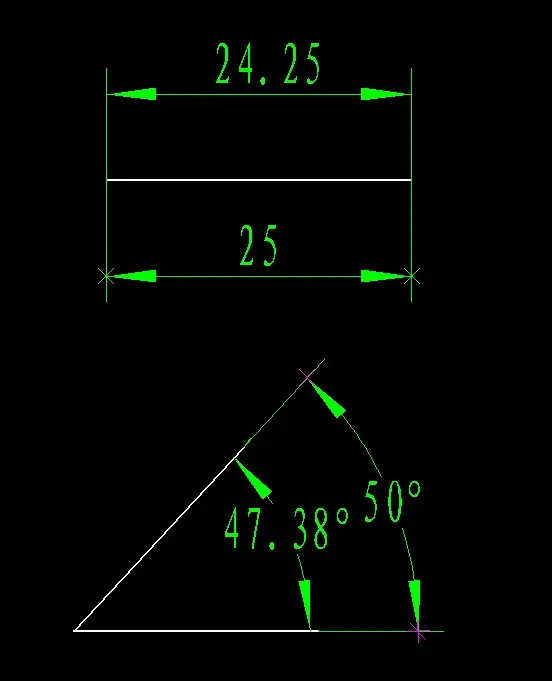

效果展示
最后，当然，希望各位工程师，在画图的时候，一定要1:1绘制，记住一句话，省事就是费事。后期修改，不仅麻烦还容易出错。
