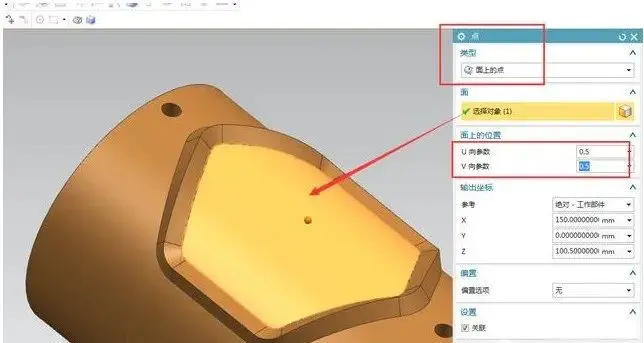

1.在面的中心创建一个点，如图
（1）选择曲面上的点
（2）U V选择0.5，0.5就表示在中心的意思

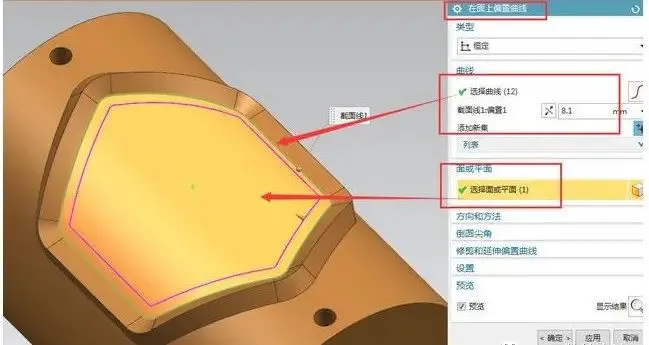

2.做好点之后做一条曲线
（1）选择面上偏执
（2）我这里使用16mm刀具，所以偏执8.1，多的0.1mm是余量
（3）选择箭头所指面，最后确定
3.进入加工

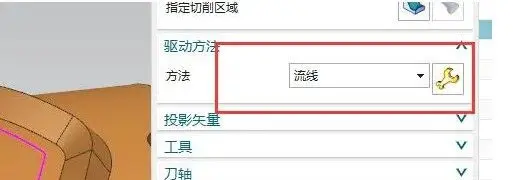

（1）选择流线

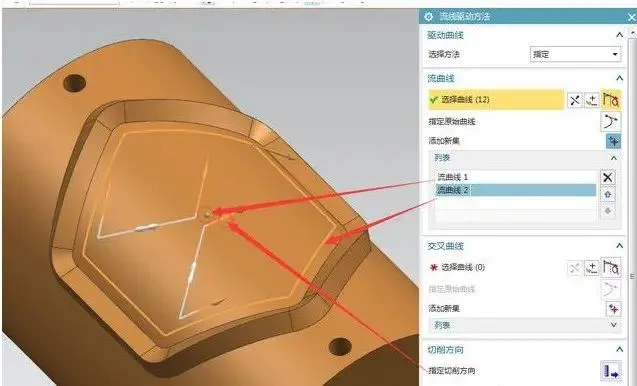

（2）流曲线1选择点
（3）流曲线2选择偏执的曲线
（4）加工方向选择从里面加工到外面
（5）材料侧箭头朝零件外面
（6）刀具位置对中
（7）加工模式选择螺旋和平面螺旋

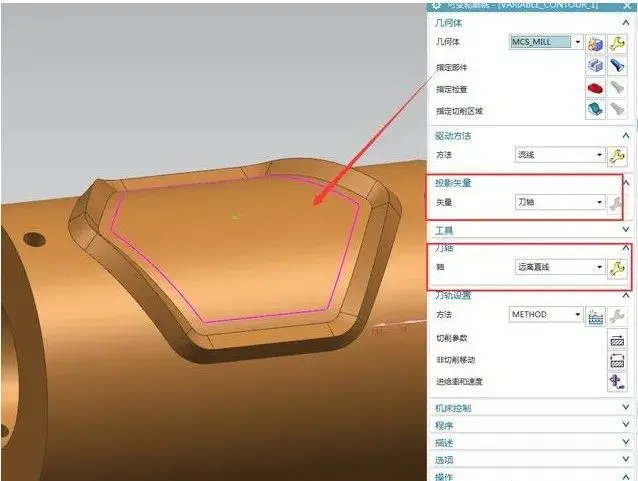

4.确定后出来设置其他参数
（1）确定后选择部件，选择箭头所指的曲面
（2）投影失量选刀轴
（3）刀轴选择远离直线，直线为圆柱中心线

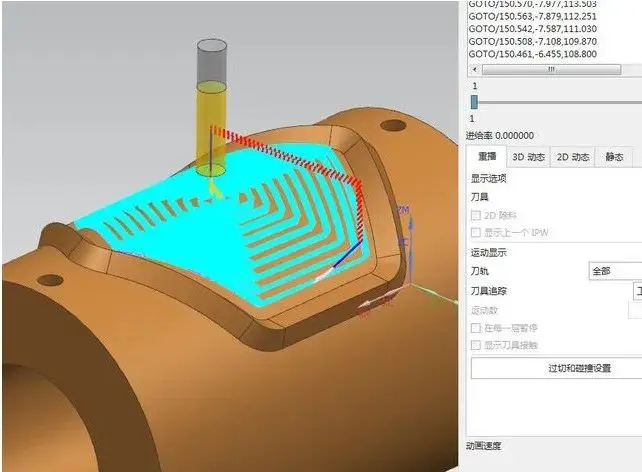

5.确定计算刀路
还有其他的方法可以加工这个零件 如 缠绕加工
