数控加工厂看错图纸一个标注导致公司赔了巨额违约金

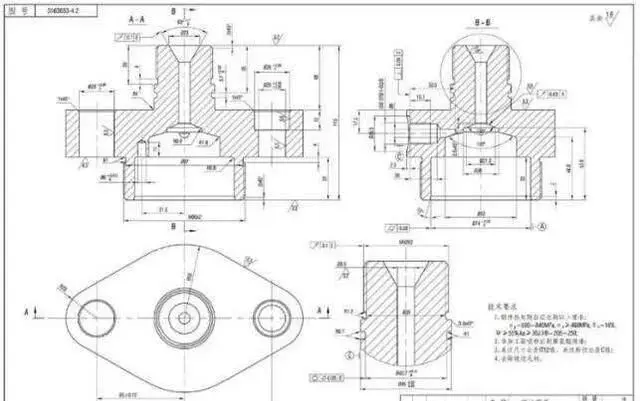

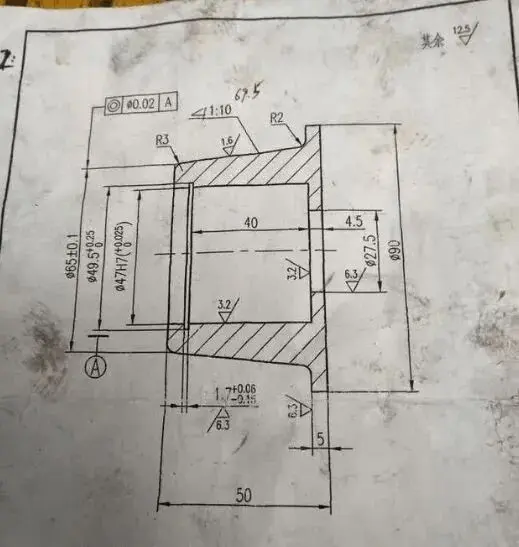

前段时间看到一个帖子说是做了一批活，大径做到69.5，结果报废了，客户说大径小了一半。我们也都知道，如果这种工件甲方要得急，一旦返工很可能就会影响甲方公司的加工进度，闹不好就会赔上百万的违款。

接到这消息，这个公司其他人就立马开始计算，各种结果都有，当时的场面真的可谓是热锅上的蚂蚁，还好其中一个同事看出来了，说是标法就是错误的，一般对称的工件应该标锥度，所以这个图纸标注的不是太规范，斜度1:10折算角度大约为5°42'38"，意思是水平距离前进10单位，垂直距离上升1单位，即该角度的正切值为1/10，可以用arctg0.1算出角度。

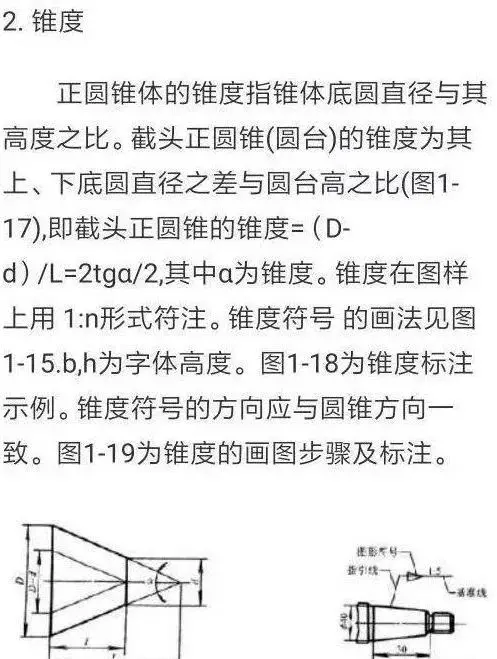

我们先来看看这个两个标注的区别和计算方法

看完这个帖子我就想起刚进厂的时候，师傅就一直让我标图纸时，有角度一定把角度标出来，因为很多时候习惯把长度和两个直径标了就完事了，每次出现这种情况师傅就训我不标角度。今天看到这个帖子，突然觉得师傅真是用心良苦，但凡这张图纸标有角度，就不会出现这么大的损失了。

其实很多工厂的工人只管干活，这图的标注也没啥错误，只是干活的对不常见的符号理解没透彻而已，在没有标角度的情况下，工人按照常见的理解就把活干啦，连我刚才乍一看都以为图纸是SIN值来的，原来是TAN值，所以看图的时候一定不能马虎！马虎！马虎！

另外公司的设计非常不严谨，机加工那块审图人员也很不严谨，这种活需要车锥度的话就应该详细标准尺寸和角度，车间的那些工厂并没有电脑可用，而且他们车间加工人员对于倒角的大小，他们有时候自己都懒得算。

我记得有个朋友曾经也干费一批活，外国的图纸，转成大家能看懂的，数字无所谓都×25.4就好。但是有一个粗糙度，因为图纸是纸的很脏也不是很清楚，有一个标的是125，他们就默认为是12.5，结果照12.5干的，结果客户一来全费，125对应国标3.2。

这种重干一批是小事，如果耽误甲方货期严重的要赔偿巨额违款，说不定还会流失客户，还容易在圈子里形成不好的评价，可谓是偿不得失。

所以干我们机械这行的，平时真的要谨慎！谨慎！再谨慎！因为设计画图导致错误，赔钱事小，被判如狱真是得不偿失，别以为真是说说而已，我们之前发过一篇设计入狱文章，法院版判决书为证！

作为设计人员一定要严谨：尽量严格按照图纸标准，多为车间加工人员考虑一下，尽量清晰简明化，多给乙方传3D图纸，这样能尽量避免错误的发生几率。

作为加工人员：看图千万不能马虎，不确定的地方一定要问，千万不能嫌麻烦。在弄不清图纸标注的前提下，不可盲目的加工，会出现批量报废的。不确认好规格千万不要开工，就算前期麻烦点也别偷懒，就算开工也一定要有样品，千万别没有样品就迷之自信的干完一批活。
