VPITransmissionmaker与Matlab联合仿真报错处理

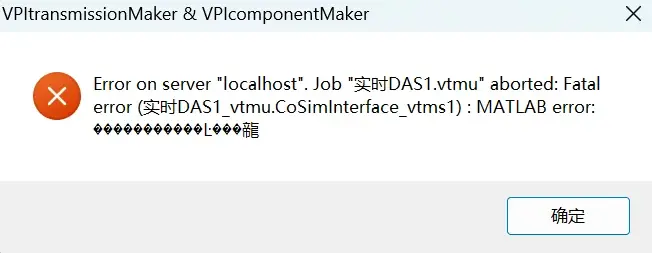

出现了以下乱码报错，都不知道错在哪里了

VPI启动联合仿真的一瞬间弹窗“Could not start Matlab. Check that a compatible version of Matlab is correctly installed and registered, and that a valid license is available”，VPI的job直接abort。这个报错在知乎上有个帖子专门讨论过，作者说用了ADC DAC之后这个bug出现几率大大增加，而且具有“污染”特性，一个报错project里的模块复制到另一个正常的project里，正常的那个也会被带坏。

原因基本就一个，VPI调MATLAB走的是COM接口，MATLAB作为COM服务器没有正确注册，VPI找不到它。在CMD里用管理员权限敲`matlab -regserver`，前提是环境变量PATH里指定的MATLAB版本跟VPI选中的版本一致，装了多个MATLAB或者PATH里没指定版本的话这个命令不起作用。替代方法更直接，打开需要调用的那个版本的MATLAB窗口，在命令行里先敲`comserver('unregister')`再敲`comserver('register')`，注册完重启VPI。知乎那个帖子里说这两种方法加起来成功率大概90%，剩下10%的情况重启一遍再试一次。

路径的问题也不能忽略。VPI的File菜单→Preferences→Simulation→Cosimulation→Matlab里面，MATLAB引擎库`libeng.dll`的路径要指对，这个文件在MATLAB安装目录的`bin\win64`下面，路径没设的话加到系统PATH环境变量里也行。Cosimulation Interface模块里的Path参数指的是存放自定义.m脚本文件的目录，不是MATLAB的安装路径，这两个别搞混。脚本文件建议全放在VPI项目目录下的Codes文件夹里，用绝对路径指向它，相对路径在这个接口里指向的是VPI项目文件所在目录的子目录，不是当前工作目录。

RunCommand的参数格式也得对上。在Cosimulation Interface模块里，RunCommand填的是每次触发模块时执行的MATLAB命令，格式通常是`函数名(输入变量)`，VPI会把输入端口的数据以特定变量名传进MATLAB工作空间，比如`WAVEFORM1`这种。输出变量名要在模块的Output端口设置里对应好，对不上仿真跑起来数据全是零，也不报错，就是静默失败。

联合仿真跑起来之后如果想在MATLAB里实时调试变量，官方手册提供了离线调试的方式，仿真数据保存成.mat文件，直接在MATLAB的IDE里双击加载，变量和数据结构都能看，不用每次改一行代码就重新跑一遍VPI。D:\VPI_Projects\cosim_notes\下面放了一份RunCommand的模板和几个demo的配置截图，下次换project的时候直接拷过去改路径。那个comserver的注册状态可以用`comserver('status')`查一下，返回registered说明正常，那个引擎库的完整路径是……
