分布式电源接入配电网承载力评估方法研究复现（基于郝文斌等，2023）

一、研究背景与核心问题

随着光伏、风电等分布式电源（DG）大规模接入配电网，传统配电网的“无源”单向潮流特性转变为“有源”双向潮流，导致电压越限、网损增加、继电保护失效等问题。研究核心在于构建科学评估体系，量化配电网对分布式电源的承载能力，为规划、运行和改造提供依据。

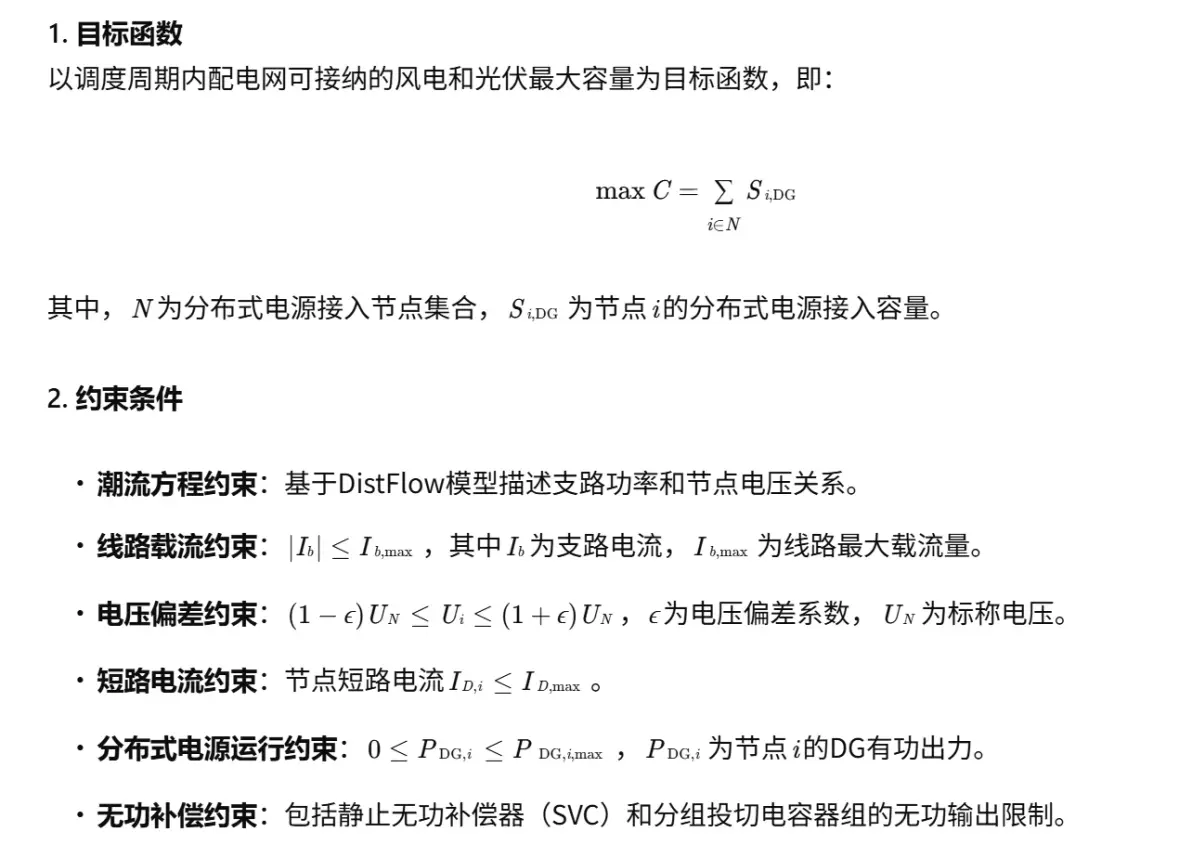

二、评估方法框架

编辑

3. 模型求解 通过二阶锥松弛（Second-Order Cone Relaxation）将非线性潮流方程转化为二阶锥规划（SOCP）模型，利用优化工具（如YALMIP+Gurobi）求解，确保计算效率和全局最优性。

三、多层次评估体系

1. 性能层指标

• 安全性：电压偏移指数（VEI）、电压合格率（VQR）。
• 经济性：无功补偿合格率（RPQ）、平均线损率（ALR）。
• 灵活性：净负荷波动率（FRL）、新能源发电占比（RPG）。

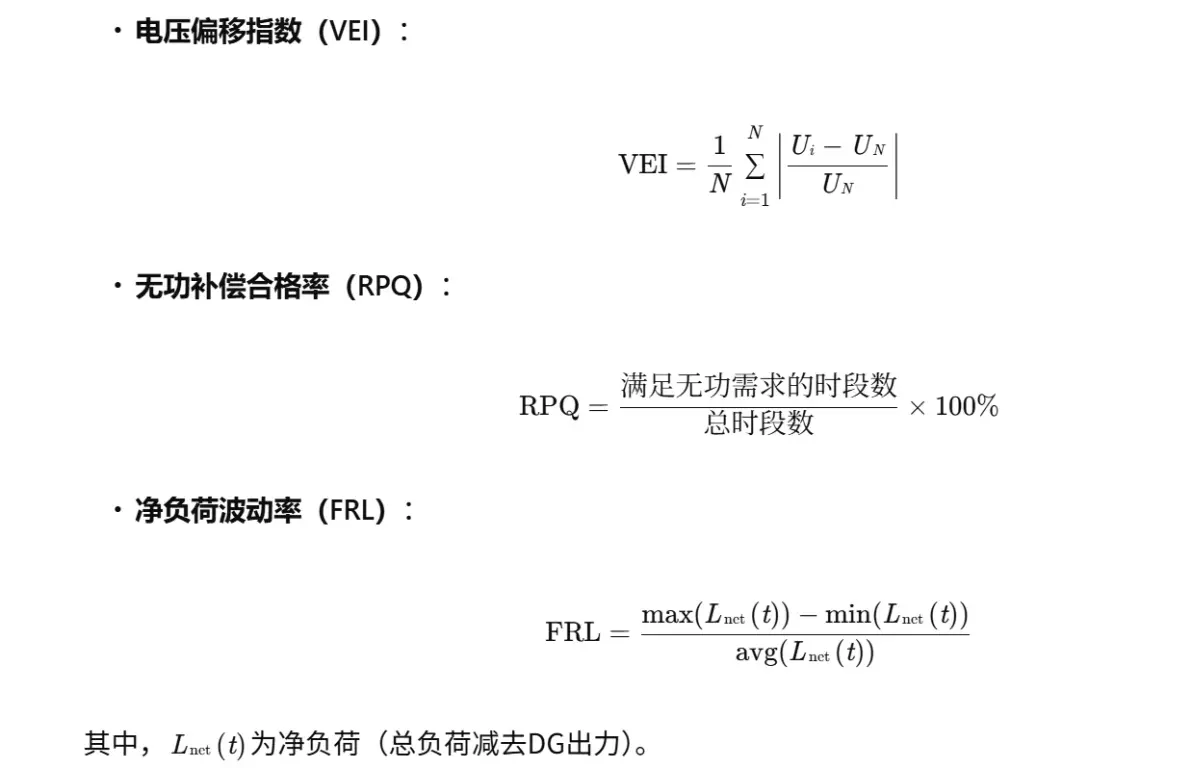

2. 指标计算模型

•
• 编辑

3. 综合评分方法 采用组合赋权法（层次分析法+熵权法）计算指标权重，通过线性加权得到综合评分：

编辑

四、算例分析（IEEE 33节点系统）

1. 场景设置

• 接入风电和光伏，容量上限为总负荷的120%。
• 考虑无功补偿装置（SVC和电容器组）的配置。
• 优化周期为24小时，时间分辨率为1小时。

2. 关键结果

• 最大承载容量：50.73 MW（场景1），综合评分68.92；52.15 MW（场景2），综合评分71.35。
• 指标权重：灵活性指标（FRL、RPG）权重较高，反映高比例DG接入对系统灵活性的要求。

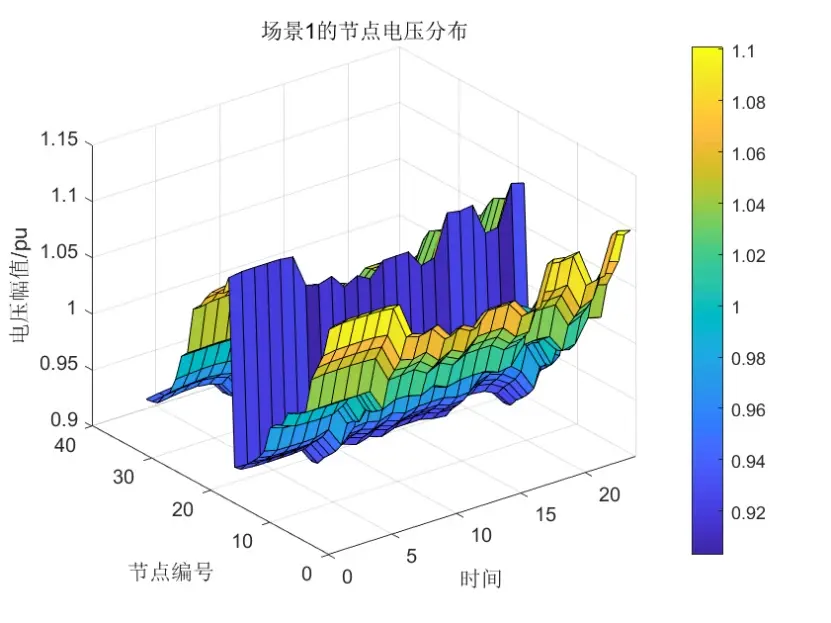

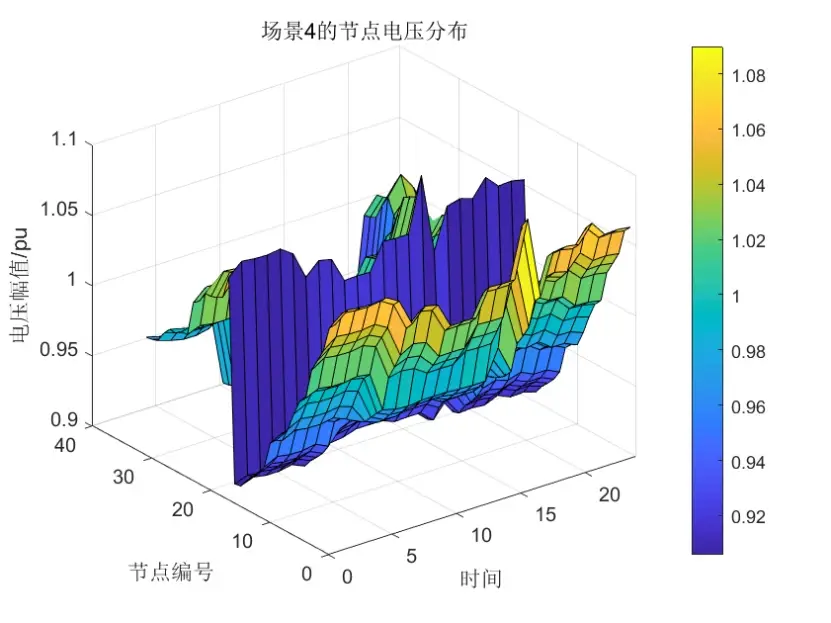

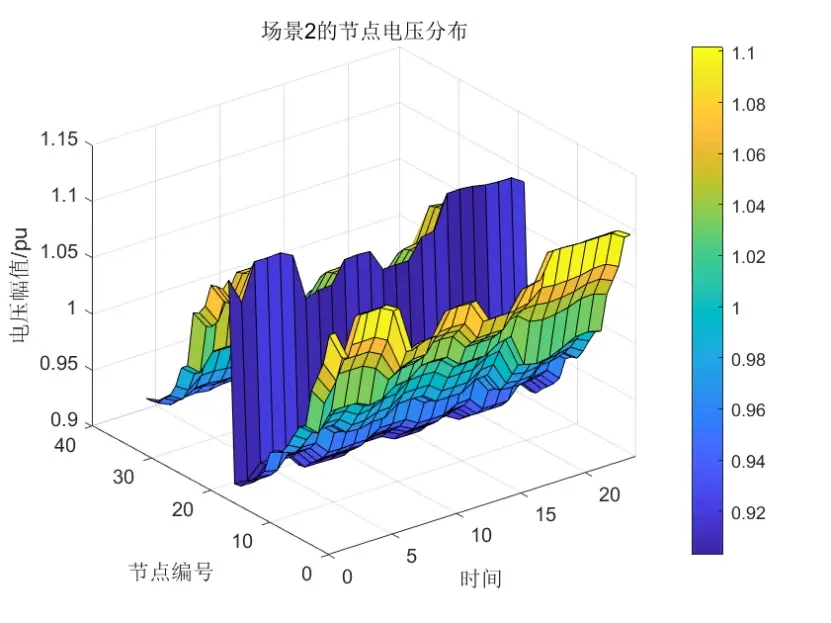

• 电压质量：所有节点电压合格率≥99.5%，满足安全约束。
• 网损率：平均线损率降低至3.2%，较传统配电网下降15%。

3. 结果分析

• 方法有效性：二阶锥规划模型在保证计算精度的同时，显著提升求解效率（较非线性规划提速5-8倍）。
• 评估全面性：多层次指标体系覆盖安全性、经济性和灵活性，避免单一指标评估的片面性。
• 实践指导意义：为配电网规划（如线路升级、无功补偿配置）和DG选址定容提供量化依据。

五、创新点与局限性

1. 创新点

• 模型创新：首次将二阶锥松弛应用于含高比例DG的配电网承载力评估，兼顾计算效率和精度。
• 体系创新：提出“性能层-指标层-计算层”三级评估框架，实现从单一指标到综合评价的跨越。
• 应用创新：通过IEEE 33节点系统验证方法普适性，为实际工程提供可复制的解决方案。

2. 局限性

• 动态特性：未考虑DG出力的时空相关性（如光伏日间波动），可能高估承载力。
• 计算复杂度：随着节点数增加，二阶锥规划模型规模呈指数级增长，需进一步优化算法。
• 数据依赖性：需高质量的负荷和DG出力数据，实际中可能存在数据缺失或误差。

六、改进方向

2. 动态评估：引入时序模拟或随机场景生成，捕捉DG出力的不确定性。
4. 分布式优化：采用交替方向乘子法（ADMM）分解大规模模型，提升计算效率。
6. 数据驱动：结合机器学习（如LSTM神经网络）预测负荷和DG出力，减少对历史数据的依赖。
8. 硬件在环（HIL）验证：通过实时数字仿真平台（如RTDS）测试评估方法在实际系统中的表现。

七、结论

郝文斌等（2023）提出的评估方法通过二阶锥规划模型和多层次指标体系，实现了对分布式电源接入配电网承载力的科学量化。算例分析表明，该方法在保证计算效率的同时，能全面反映系统的安全性、经济性和灵活性，为新型电力系统下的配电网规划与运行提供了重要参考。未来研究可进一步结合动态特性和数据驱动方法，提升评估的实用性和鲁棒性。

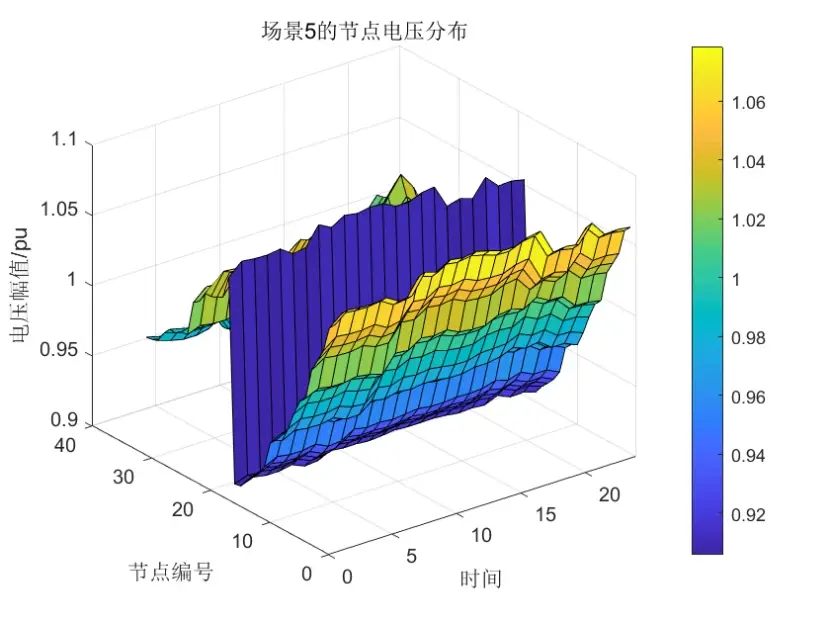

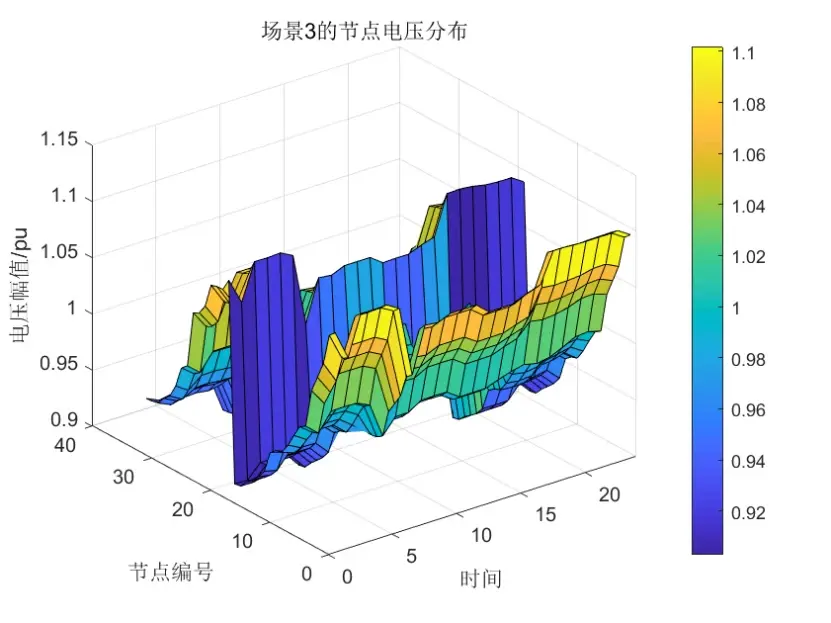

📚2 运行结果

编辑

编辑

编辑

编辑

编辑

编辑

编辑

编辑

🎉3 参考文献

文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。(文章内容仅供参考，具体效果以运行结果为准)

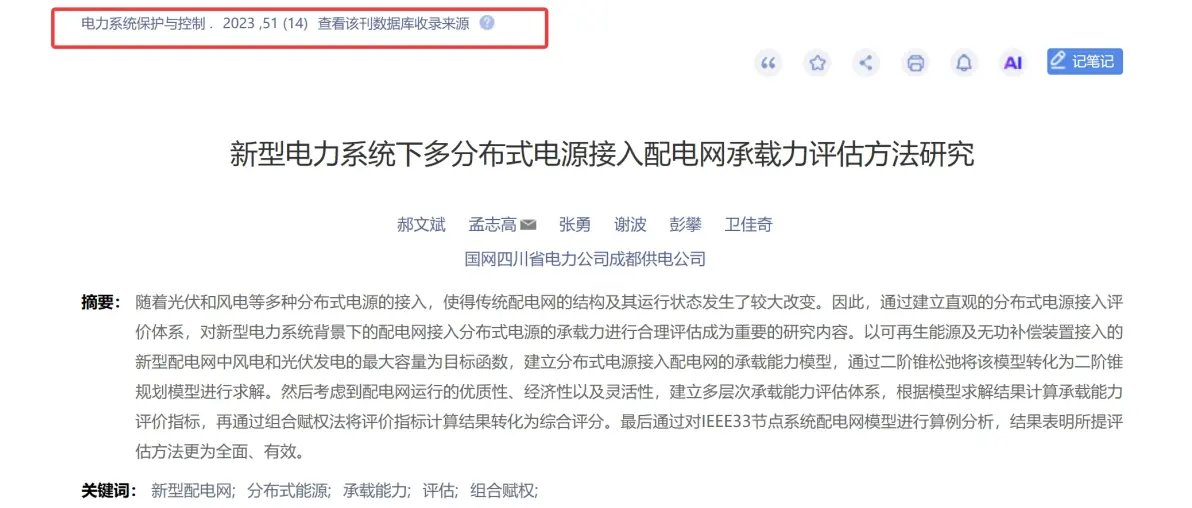

[1]郝文斌,孟志高,张勇,等.新型电力系统下多分布式电源接入配电网承载力评估方法研究[J].电力系统保护与控制,2023,51(14):23-33.
