电动汽车集群并网分布式鲁棒优化调度模型

阅读数 3

💥1 概述

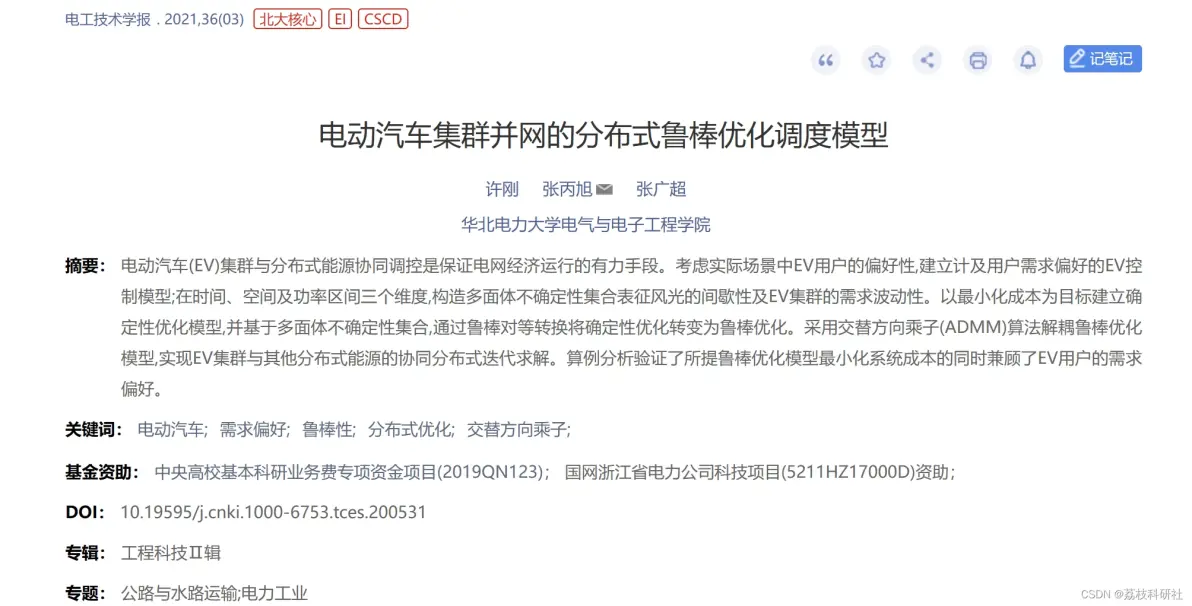

文献来源：

编辑

随着可再生能源（Renewable Energy Source, RES）的渗透率不断提高，RES 固有的间歇性对电

力系统稳定运行提出新的挑战[1]。近年来电动汽车（Electric Vehicles, EV）的保有量持续大幅增长[2]， EV 集群（EV Cluster, EVC）并网将进一步加剧这个挑战[3]。并网 EVC 作为一种灵活性资源[4]，兼具荷、源双重属性，利用 EVC 的灵活性可削弱 RES间歇性对电网运行的不利影响[5]。并网 EVC 与 RES的协同调控已成为提升电网经济性与稳定性的有力手段[6]。

关于 EVC 与 RES 的协同优化与控制，已有广泛而深入的研究，且现有成果已证明两者协同优化

可提高 RES 消纳率[7]、降低系统成本[8]、提升电网稳定性[9]等。本质上，EVC 与 RES 的协同优化是不确定环境下极具复杂性的优化问题[10]，首先是 RES固有间歇性与 EVC 功率需求波动的双重不确定性；其次不确定性均具有空间、时间多维度特征，表现为不同区域的 RES 电站在多时段内的功率波动，EV用户入网区域及并、离网时段的随机性等。针对两者协同优化中的复杂不确定性，可采用随机规划[11]和鲁棒优化[12]两类方法。随机规划须预知不确定变量的概率分布特征，但因实际中其分布特征难以准确获取，且计算复杂度高，随机规划具有明显的应用局限性。鲁棒优化则不需获取不确定变量的分布特征，仅对其采用封闭凸集描述，优化目标对于凸集上的任意点，都能确保鲁棒最优解。基于鲁棒优化方法，文献[13-14]均考虑风光出力不确定性，并协同 EVC 有序充电建立鲁棒控制模型，但忽略了 EVC 的不确定性；文献[15]考虑 EV的不确定性制定优化调度策略，但未利用 EV 的电源属性，且优化策略未与 RES 协同；文献[16]考虑RES、市场电价的不确定性，提出多重不确定性下的鲁棒优化策略，但未深入讨论 EVC 的规模及需求的不确定性，适用性有待商榷。文献[17-18]建立的鲁棒优化模型考虑了 RES 与 EVC 的双重不确定性，但不适用于大规模 EVC 的并网场景。现有研究虽已考虑到 RES 与 EVC 的双重复杂不确定性，但 EVC多局限于小规模，且随着 EVC 规模的逐渐扩大，集中式优化将难以应对“维度灾难”。此外，EV 控制模型在现有研究中均是基于用电需求、充放电约束建立，虽然保证了 EV 用户的用电需求，但控制模型显然忽略了用户的需求偏好。实际场景中 EV 用户作为高度自主性个体，其 EV 不一定参与调度策略，忽略 EV 用户的偏好与现实场景存在必然矛盾。

编辑

电动汽车集群并网的分布式鲁棒优化调度模型研究

一、研究背景与意义

随着可再生能源（如风能和太阳能）在电力系统中的渗透率不断提高，其固有的间歇性对电网的稳定运行提出了新的挑战。同时，电动汽车（EV）的保有量持续大幅增长，电动汽车集群（EVC）并网将进一步加剧这一挑战。并网EVC作为一种灵活性资源，兼具荷、源双重属性，利用其灵活性可削弱可再生能源间歇性对电网运行的不利影响。因此，电动汽车集群与分布式能源的协同调控已成为提升电网经济性与稳定性的有力手段。

二、研究内容

1. 电动汽车集群与分布式能源的协同优化问题

本质上，电动汽车集群与分布式能源的协同优化是不确定环境下极具复杂性的优化问题，主要体现在以下两个方面：

双重不确定性：可再生能源的固有间歇性与电动汽车集群的功率需求波动。
多维度特征：不确定性具有空间、时间多维度特征，表现为不同区域的可再生能源电站在多时段内的功率波动，以及电动汽车用户入网区域及并、离网时段的随机性。

2. 分布式鲁棒优化调度模型的构建

针对上述复杂不确定性，可采用随机规划和鲁棒优化两类方法。由于随机规划须预知不确定变量的概率分布特征，但实际中其分布特征难以准确获取，且计算复杂度高，因此具有明显的应用局限性。而鲁棒优化则不需获取不确定变量的分布特征，仅对其采用封闭凸集描述，优化目标对于凸集上的任意点都能确保鲁棒最优解。

（1）多面体不确定性集合的构造

在时间、空间、功率区间三个维度构造表征可再生能源及电动汽车集群波动特征的鲁棒多面体不确定集合。具体步骤如下：

设定系统参数：设系统内可再生能源电站的数量为sN，其中光伏电站数为vN，风机电站数为wN。
建立功率区间：设电站i在时段t的功率区间为[ζ_i,t-, ζ_i,t+]。
引入鲁棒控制系数：为平衡鲁棒优化模型的保守度，引入鲁棒控制系数RSΓ和RTΓ，在空间、时间及功率区间三个维度建立鲁棒条件下的多面体集合Rψ。

（2）确定性优化模型的建立

以最小化系统运行成本为目标，建立确定性优化模型。该模型的目标函数包括分布式发电（DG）的运行成本、配网与上级电网的功率交互成本、电动汽车集群调度补偿成本等。

（3）鲁棒对等转换与模型解耦

通过鲁棒对等转换，将确定性优化问题转换成鲁棒优化问题。采用交替方向乘子（ADMM）算法对鲁棒优化模型进行解耦，实现电动汽车集群与其他分布式能源的协同分布式迭代求解。

3. 用户需求偏好的考虑

实际场景中，电动汽车用户作为高度自主性个体，其电动汽车不一定参与调度策略。因此，在模型构建中需考虑用户的需求偏好。具体方法如下：

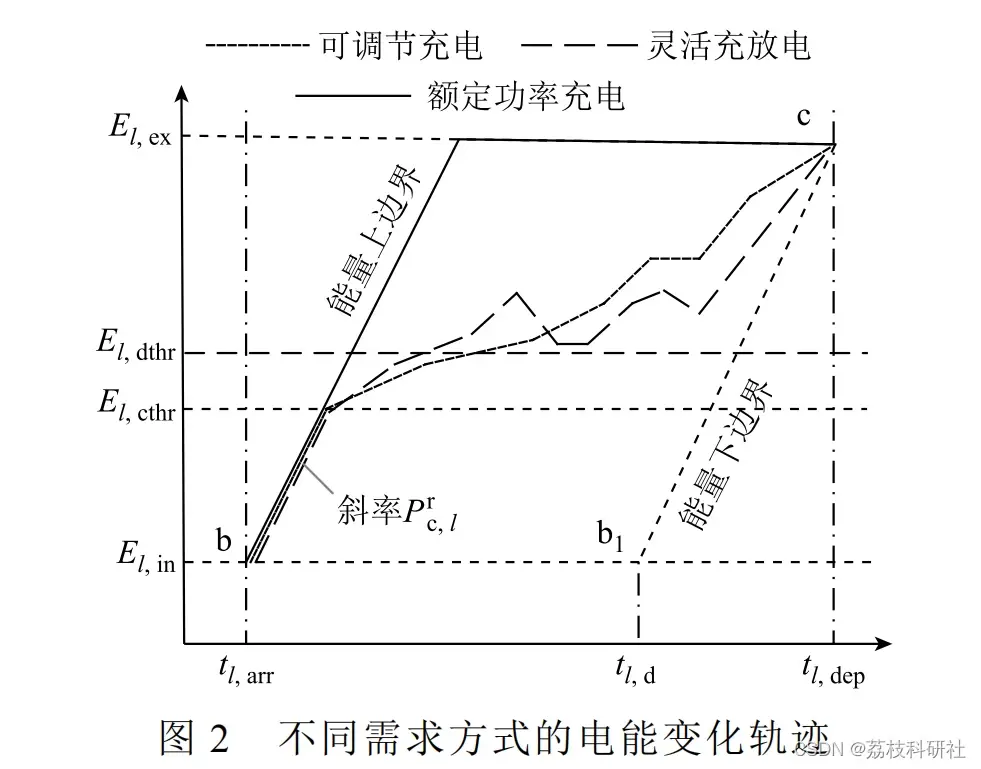

用户分类：根据用户的需求偏好，将并网电动汽车分为三类：第一类用户并网功率不可调节，无论在高峰时段或低谷时段并网，均以额定功率充电至期望荷电状态（SOC）；第二类和第三类用户并网功率可调节，在负荷及电价高峰时段，第二类用户降低充电功率或延缓充电，第三类用户放电。
控制模型建立：针对不同类型用户，建立相应的控制模型，确保在优化调度中满足用户的个性化需求。
