【质谱仪数值仿真算例】主成分测量仪多场耦合数值仿真（1）

        质谱仪是一种用于检测分析物质成分的科学分析仪器，广泛应用于空间科学、环境检测、医学等领域，四极质谱仪是目前被广泛应用的质谱仪器，主要是由三部分组成：离子源、质量分析器和收集器。四极质谱仪质量分析器仿真流程主要有：三维仿真模型建模，仿真边界条件设定，网格划分，计算电场，计算离子运动轨迹。最后，将仿真计算的结果导出进行数据后处理。

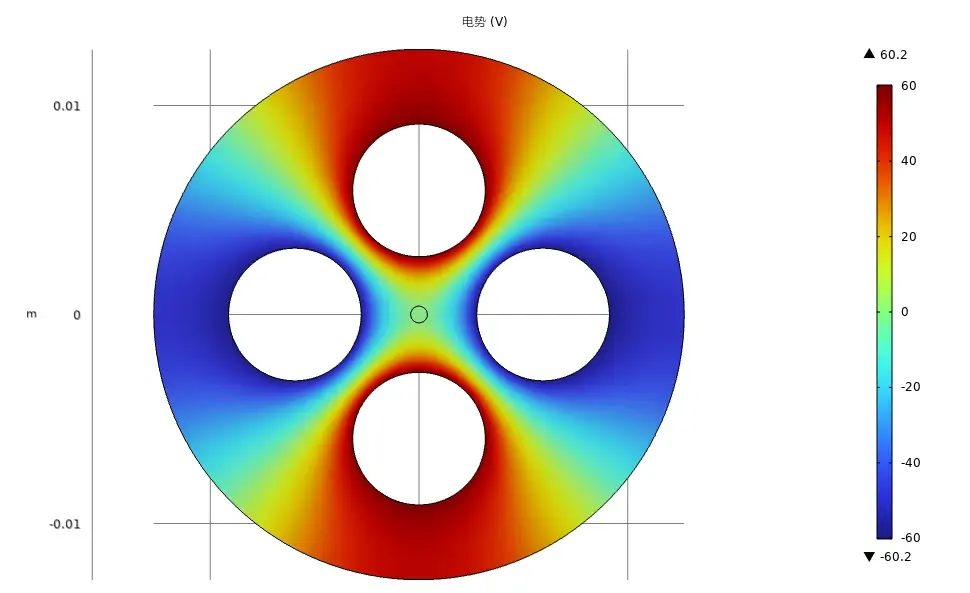

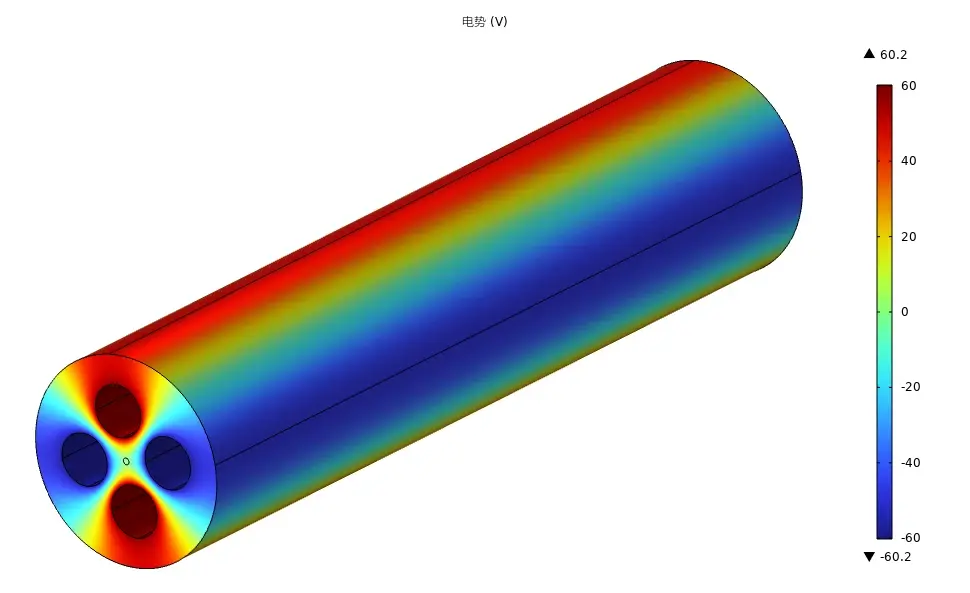

       下图为仿真的圆形四极杆四极质谱仪质量分析器静电场的电势分布云图：

图1

图2

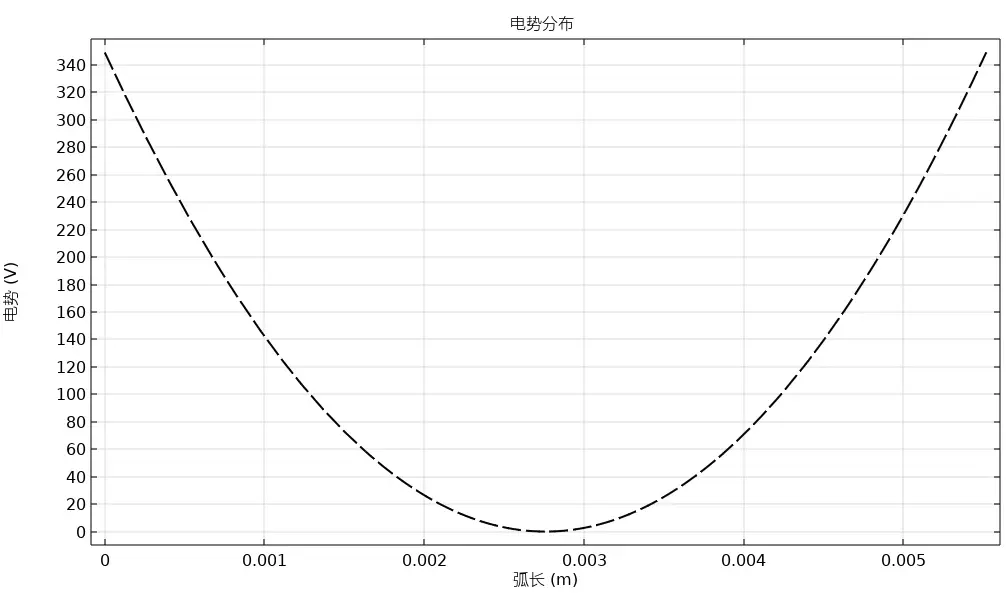

       在仿真模型上截取一条二维截线如图3所示，其中以四极杆中心为原点，所取截线在x方向坐标为0，在y方向坐标从0m到0.006m。将该截线位置上仿真模拟得出的电势数值导出。图4所示的是电势结果和y方向坐标位置的关系。图中横坐标是截线的y方向坐标位置，纵坐标是电势，圆形杆四极质谱仪质量分析器的电势变化趋势和理想四极场变化趋势相同，但随着距离四极杆越近，数值大小差距增大。

图3

图4
