一、Workbench和SolidWorks配置，使其与SolidWorks关联

这部分主要参考下面这个链接：

Solidworks与workbench关联教程 - 知乎

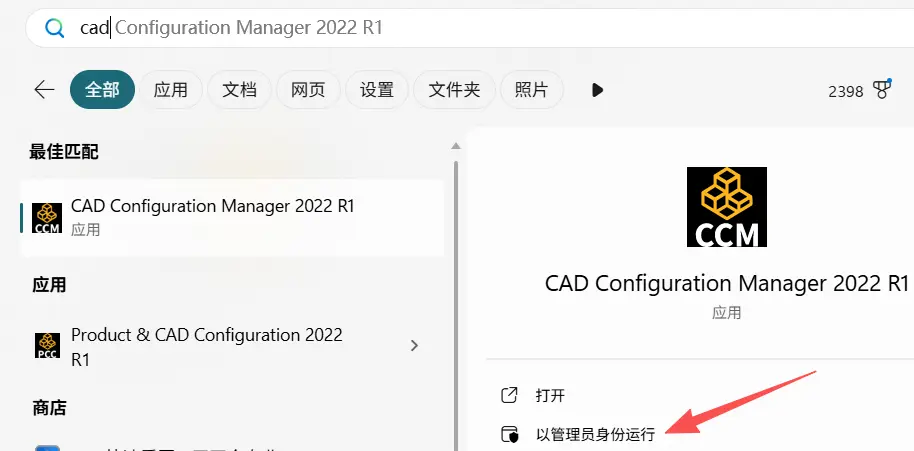

（1）在自己电脑中搜索 CAD configuration，选择“以管理员身份运行”。

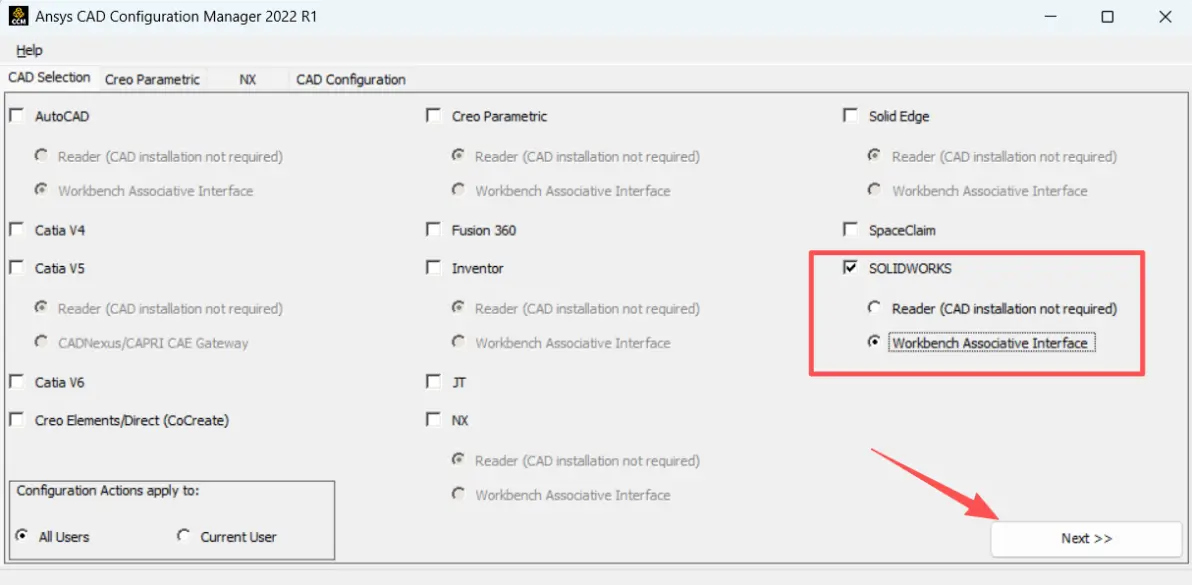

（2）按照下图设置好后，点“next”

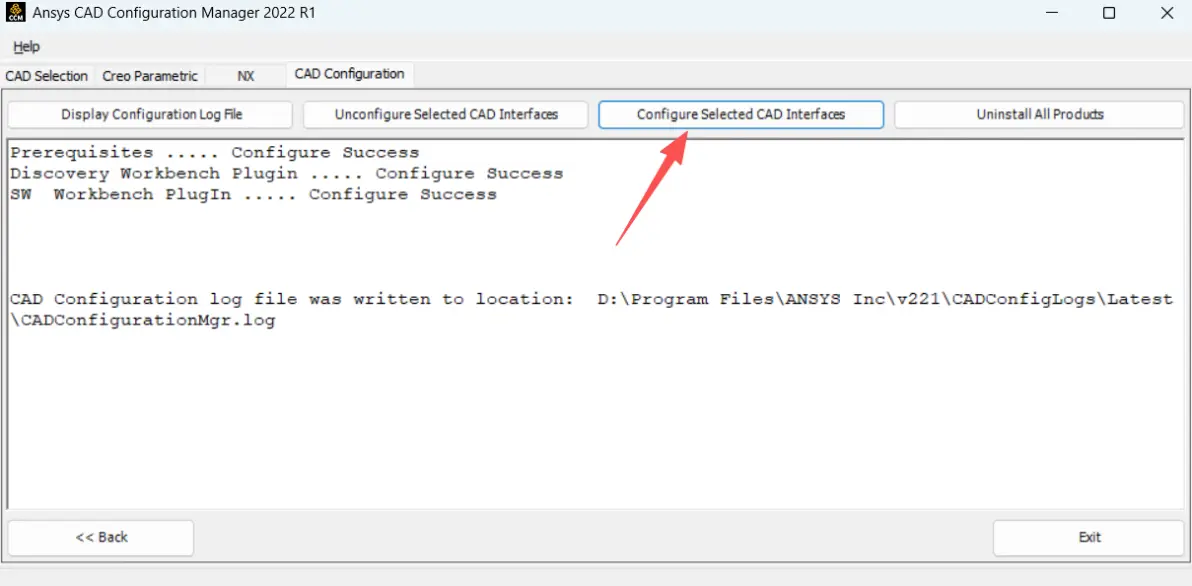

（3）点箭头所指的地方，显示下面信息后，再点“Exit”即可。

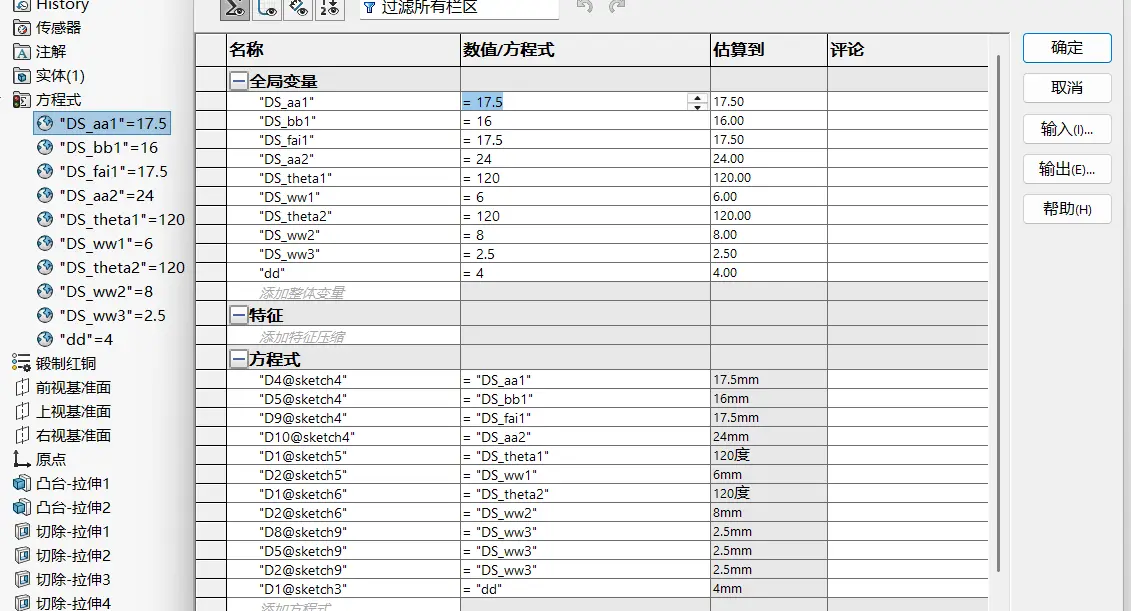

（3）在SolidWorks中，将要优化的参数设为变量，并且变量名前面要加DS，以便于Workbench识别，像下图的样子。并以.SLDPRT格式保存即可。

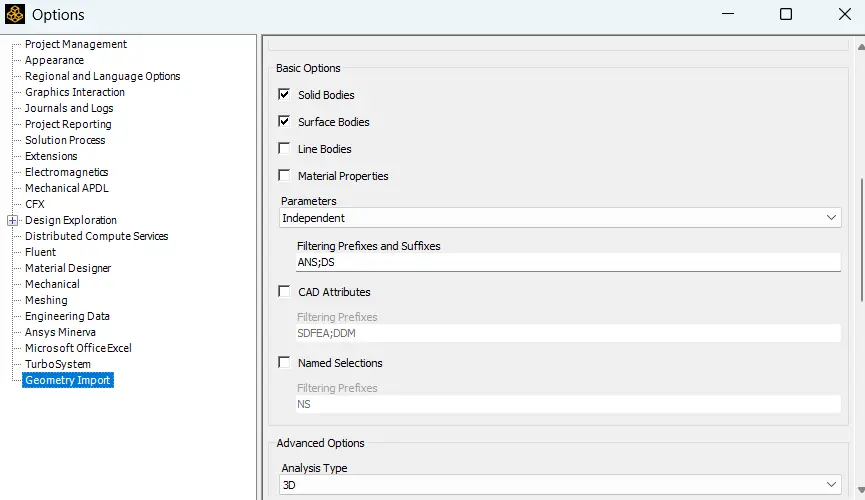

（4）在Workbench界面中，点击上方“Tools”->“Options”->“Geometry Import”，Parameters下方要有“ADS;DS”，这样Workbench才能识别。

（5）将.SLDPRT文件导入到Workbench的几何结构中，直接导入即可。这样用DesignModeler打开后，在下方就会有这些参数，在参数前面的选项框中勾选，即可传入到Workbench中，作为输入参数，即待优化的参数。

到这一步，如果在Workbench的参数集中修改某个参数，则SolidWorks和Designmodeler中的模型都会随之改变，则证明联合成功了。

二、Fluent设置，创建输出参数

网格划分这里就不介绍了，按照正常操作划分网格，并命名好出入口和壁面。

在Fluent中也是按照正常设置好：

①k-epsilon标准模型。

②材料设置为自己需要的。

③单元区域条件，设置为刚刚的材料（水或空气）。

④在方法Methods中，选择“SIMPLIC”，下面的Gradient选择“Green-Gauss Cell Based”，然后下面的都选二阶（Second Order ……）。

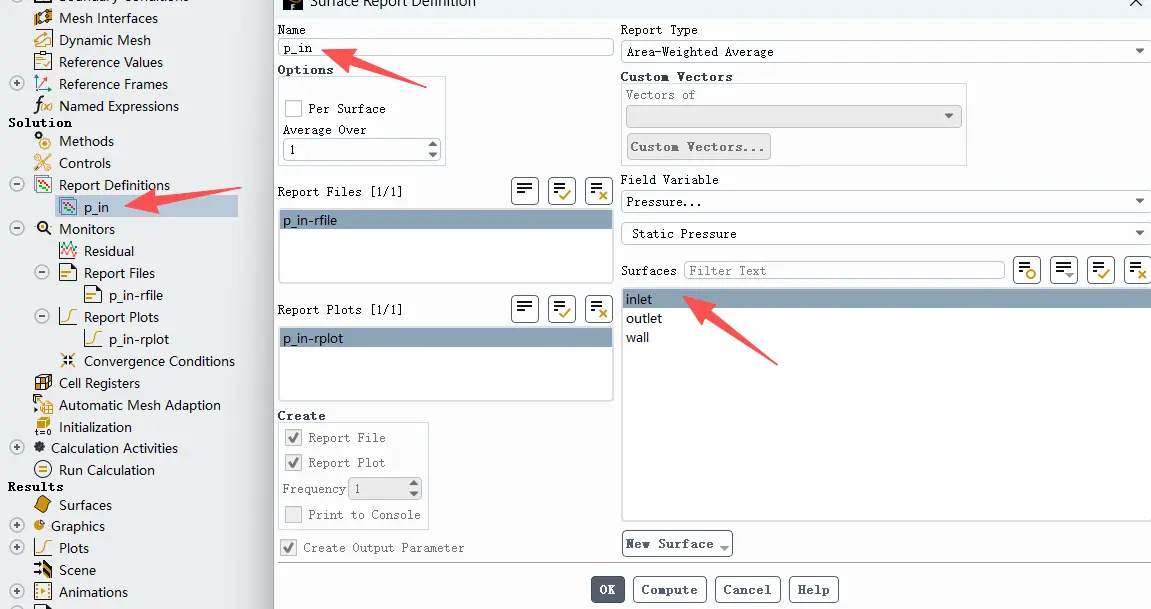

⑤报告定义（Report Definitions）中，设置要输出的参数，我这里选择的是入口的压力。

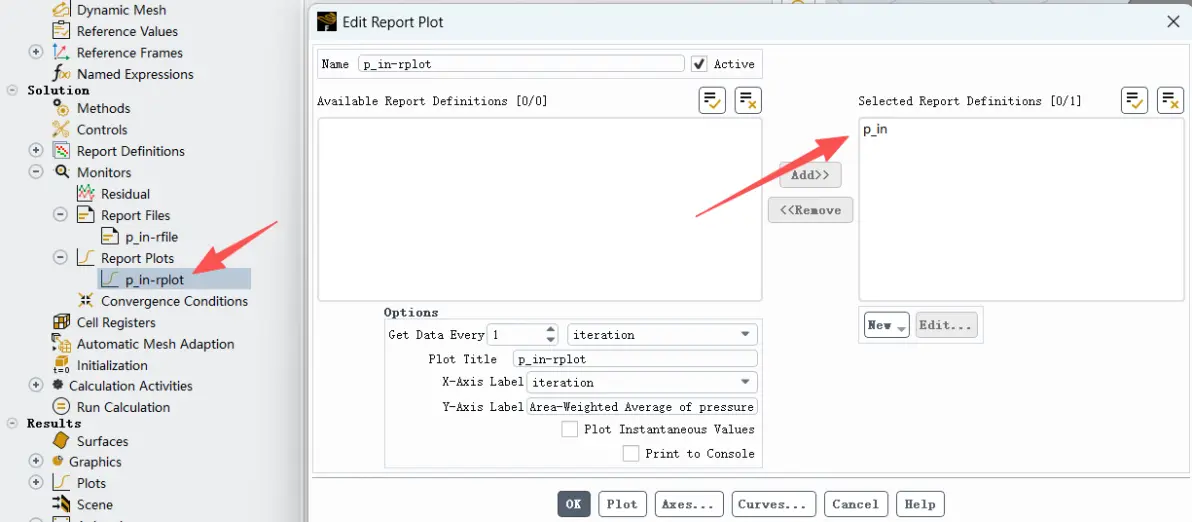

⑥Monitors中的Residual，可以设置的小一些；并且在“Report Plots”中，可以选择刚设置的参数，在求解过程中可以实时看到参数的变化。

⑦初始化（混合初始化）后就可以开始计算了。

三、参数优化

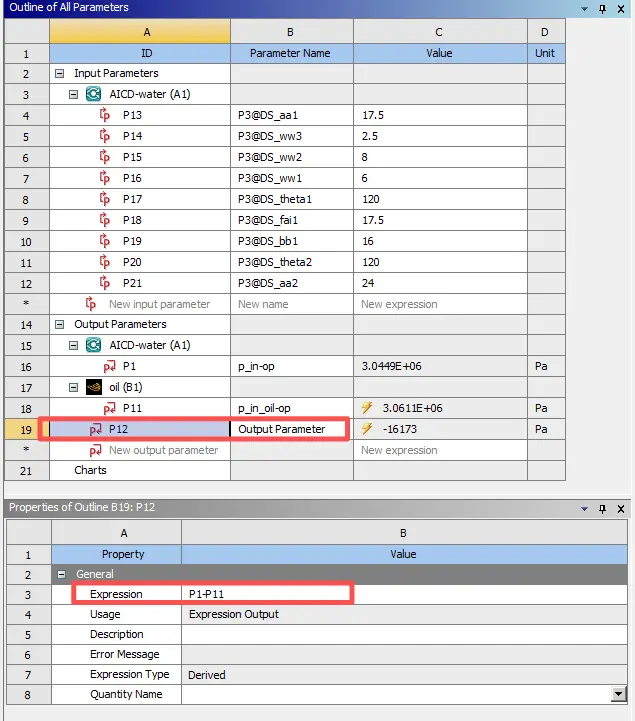

（1）在参数集中，可以看到设置的输入和输出参数，同时也可以设置新的输出参数，我这里设置了个P12，表达式就是两个输出参数相减。

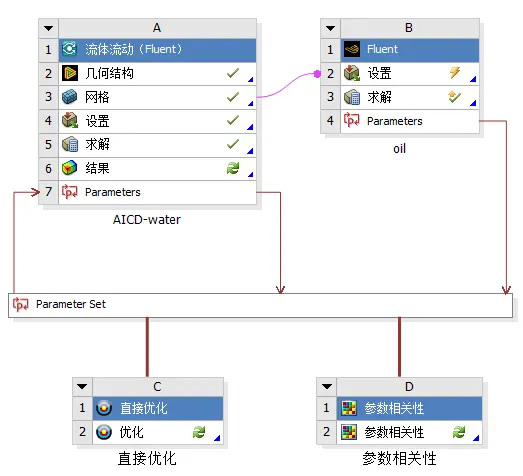

（2）将Workbench中的直接优化组件，拖到参数集上，像下图的样子。

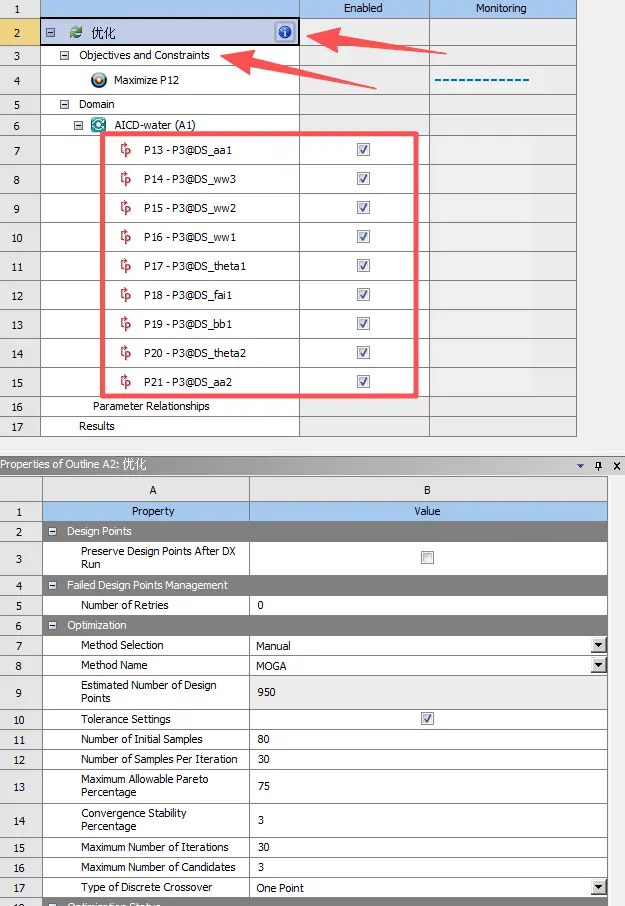

（3）点开优化，设置优化算法（我这里选的MOGA），然后设置好采样点等算法的参数。其次在目标和限制中，设置需要优化的目标，我这里是“Maximize P12”，也就是让P12参数最大。

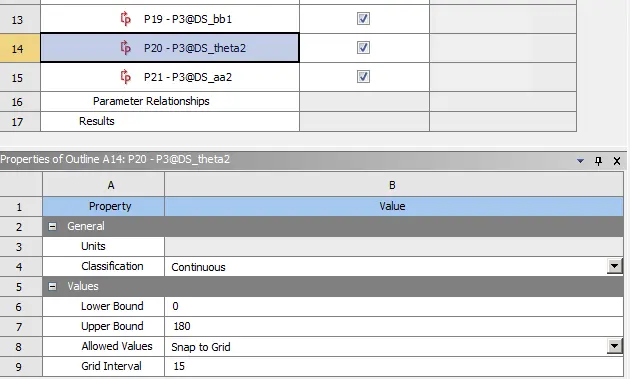

最后在下面的输入参数中，设置输入参数的取值范围和取值点：

取值“Lower Bound”和“Upper Bound”后，可以再“Allowed Valued”中选择，我这里选择“Snap to Grid”，然后下面填入15，意思就是每隔15取一个值。

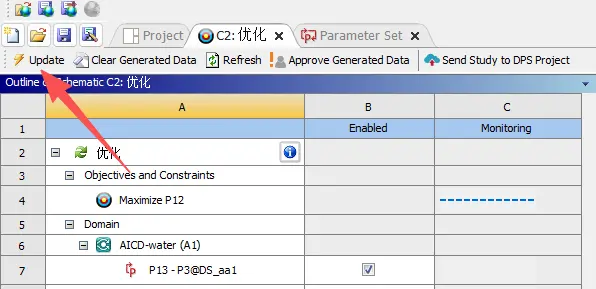

然后就可以点上方的更新，开始优化。
