Fluent 多孔板连通性误判导致压力分层失效事件

在本次 Fluent 多孔介质分层流动计算中，模型由五个上下排列的区域组成：fluid1、porous1、fluid2、porous2、fluid3。其中 porous1 和 porous2 是具有真实厚度的多孔流体域，预期流体应依次穿过流体域和多孔板，并在穿过两块 porous zone 时由于多孔阻力产生压降，从而形成明显的层状压力分布。参考结果中，压力场呈现出上、中、下三层相对清晰的压力平台，而初始计算结果并未出现这种分层特征，压力主要表现为局部区域变化明显、整体层间压降不清晰。

起初我们将问题归因于 porous 参数设置不合理，重点检查并调整了多孔介质中的 Inertial Resistance。尝试包括改变惯性阻力的方向分布，以及将三个方向上的惯性阻力系数整体放大多个数量级。但计算结果几乎没有明显变化，这说明问题很可能不在多孔阻力系数本身，而在于多孔板是否真正参与了主流动路径。如果 porous zone 没有被流体穿过，那么无论怎样调节 Inertial Resistance 或 Viscous Resistance，都不会显著影响整体压力分布。

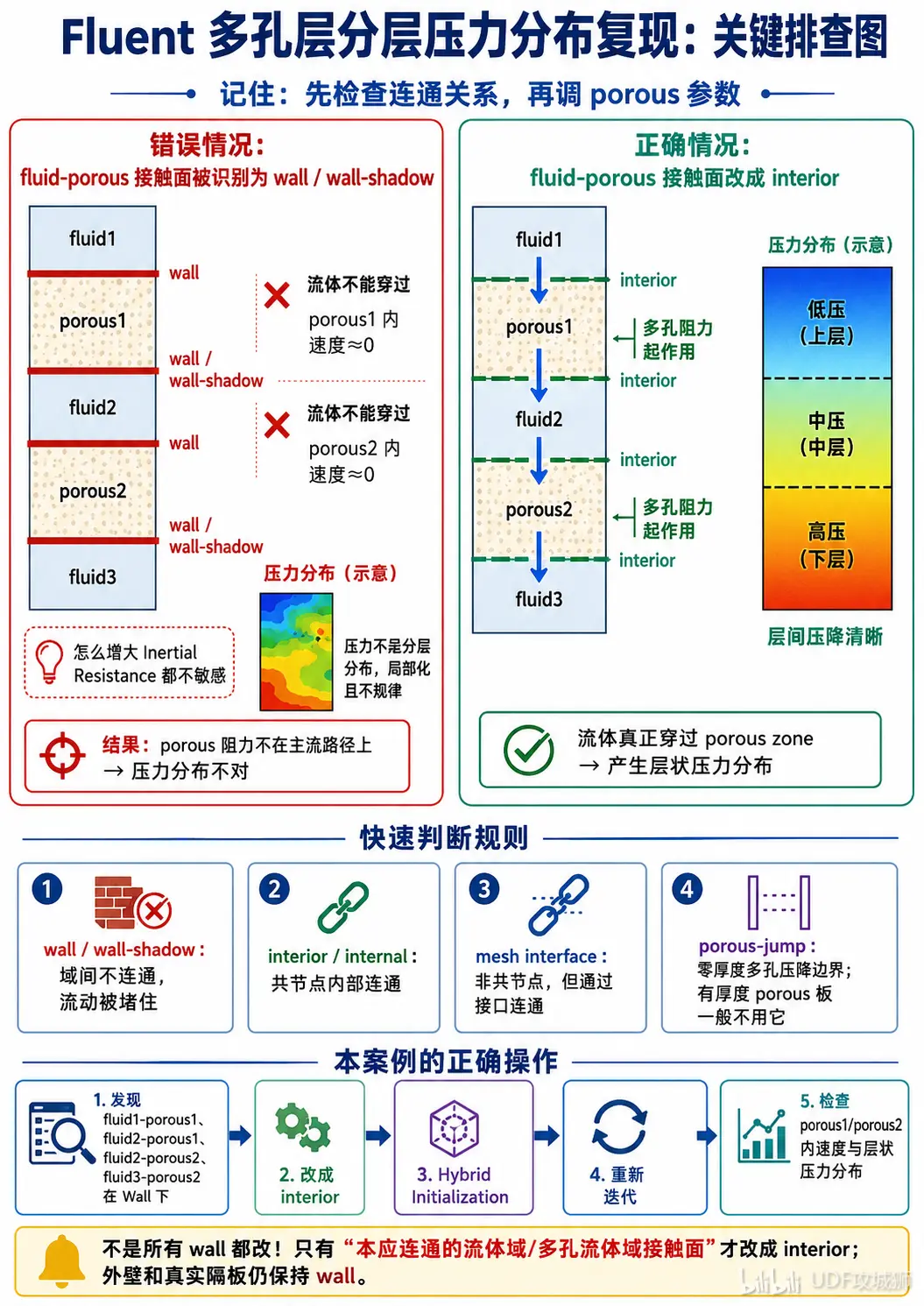

进一步检查 Fluent 的边界条件后发现，fluid1-porous1、fluid2-porous1、fluid2-porous2、fluid3-porous2 等本应作为流体域与多孔流体域之间连通界面的接触面，被 Fluent 识别为了 wall / wall-shadow。这意味着在 Solver 中，流体域与 porous 域之间实际上被壁面隔开，流体不能从 fluid1 进入 porous1，也不能从 porous1 进入 fluid2，后续的 porous2 同理。因此，虽然几何上看起来是“流体域—多孔板—流体域”的分层结构，但在 Fluent 的求解拓扑中，实际流动路径被 wall 阻断，多孔板没有真正参与主流动。此时计算出来的压力场自然无法体现由多孔板阻力导致的层间压降。

随后，将这些本应连通的 fluid-porous 接触面从 wall 类型改为 interior 类型，使其从 Boundary Conditions 的 Wall 分类转移到 Internal 分类下。这样处理后，流体域和多孔流体域之间成为内部连通关系，流体可以真正穿过 porous1 和 porous2。重新进行 Hybrid Initialization 并迭代计算后，压力场开始呈现出预期的分层分布，说明多孔阻力已经进入主流路径并开始起作用。这个结果证明，之前压力分层无法复现的根本原因不是 porous 参数量级不合适，而是流体域与多孔域之间的连通关系错误。

这次事件的主要经验是：在 Fluent 中进行多区域流动，尤其是“流体域—多孔流体域—流体域”这类模型时，不能只看几何上是否接触，也不能只看 cell zone 是否被设置为 porous zone。真正需要检查的是 Solver 中的边界类型。如果两个本应连通的流体域或多孔流体域之间显示为 wall / wall-shadow，则说明它们在流动上并未连通；如果显示为 interior / internal，则说明它们是共节点内部连通；如果网格是非共节点连接，则应通过 mesh interface 建立连通。对于有真实厚度的 porous 板，一般应采用“porous fluid zone + interior/interface 连接”的方式，而不是将接触面设置为 porous-jump，因为 porous-jump 更适合零厚度多孔压降边界。

需要特别注意的是，并不是所有 wall 都应该改成 interior。外壁、真实隔板、封闭端面以及人为指定的阻挡面仍然应该保持为 wall。只有那些位于两个本应连通的流体域或多孔流体域之间的接触面，例如本案例中的 fluid1-porous1、fluid2-porous1、fluid2-porous2、fluid3-porous2，才需要检查是否应改为 interior 或建立 mesh interface。因此，本事件可以总结为：在调节多孔介质阻力参数之前，必须先确认流体路径是否真正连通；连通性错误会导致 porous 参数失效，并使压力分布与预期物理机制完全不一致。
