如何向上汇报：专业的热设计报告

以下是我做新能源的热设计汇报报告，真实项目，大家可以参考，需要探讨可以留言或私信。

今天给大家分享一下 4KW 风冷机柜散热解决方案！采用先进的风冷技术，能高效地将机柜内的热量迅速带走，确保设备稳定运行。

独特的风道设计，让空气流通更顺畅，散热效果极佳。并且，该方案易于安装和维护，成本也相对较低。

无论是数据中心还是其他需要机柜散热的场景，它都能发挥出色作用。让我们告别机柜过热的烦恼

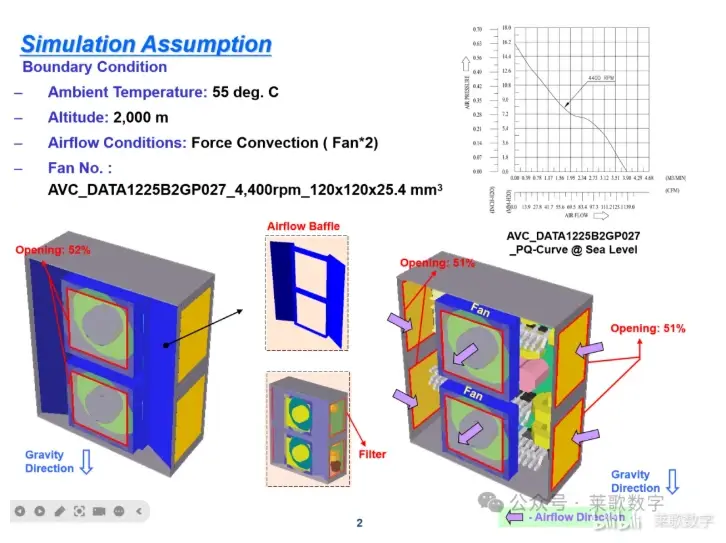

首先，是项目的各种已知条件，包含环境温度、海拔、风扇情况，以及进出风口的说明。

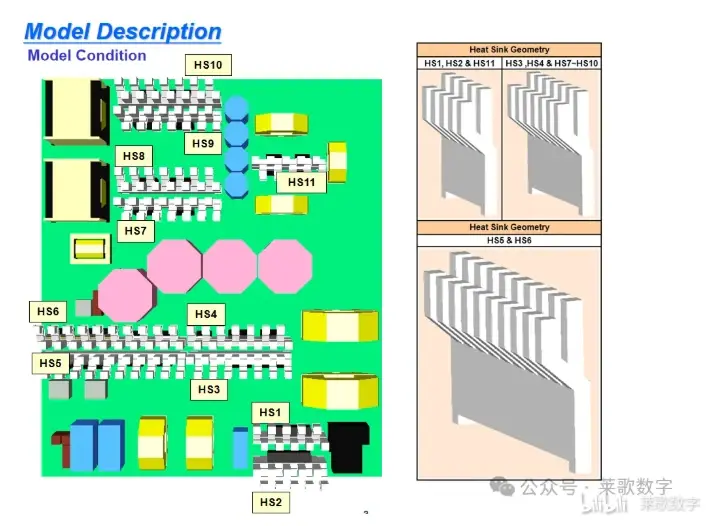

然后是各元器件在板子上的布局，以及散热器设计介绍。

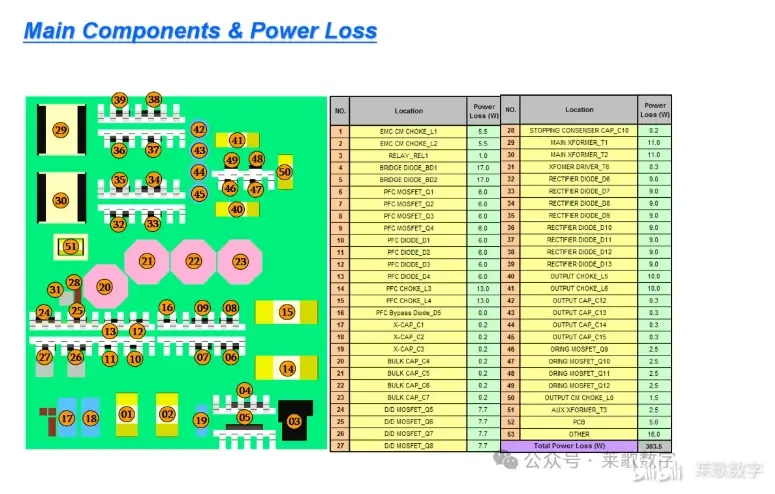

以下是各元器件的位置标识，以及损耗清单，方便设计者核对。

在Flotherm软件，对各元器件的物理属性，包含材料、损耗等信息，都需要按照实际情况进行设置。

用以下这个表，可以很方便核对是否有错漏，避免仿真失误。

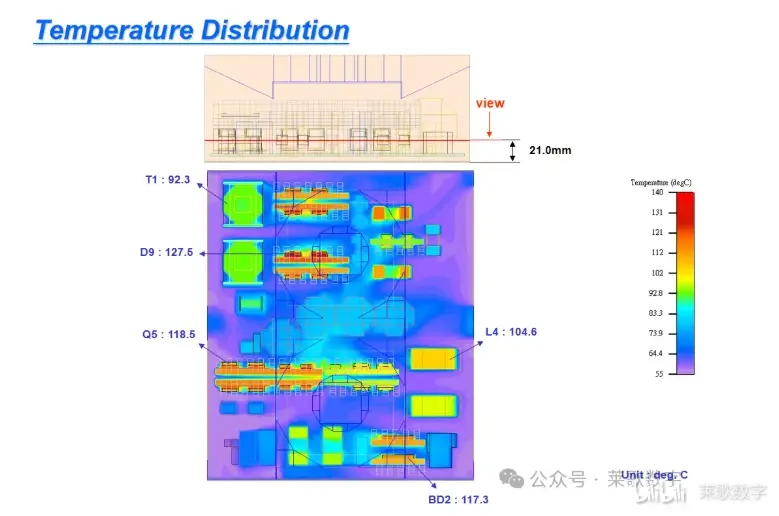

通过Flotherm 分析出结果后，在后处理模块，截取相应的温度场截图，如下图所示，需要给出相应的元器件温度标识，和温度标尺，让客户、领导一目了然。

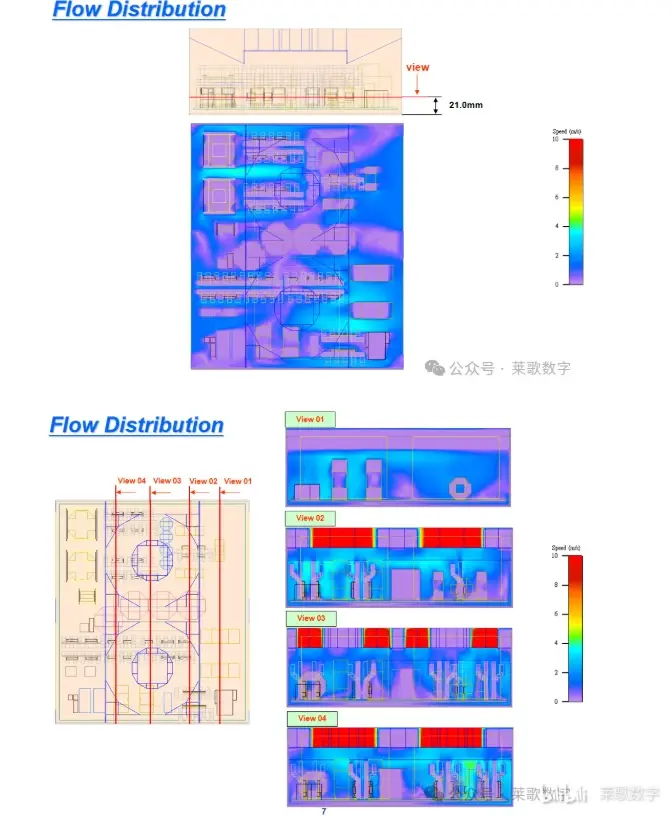

以下流场同温度场一样处理即可。

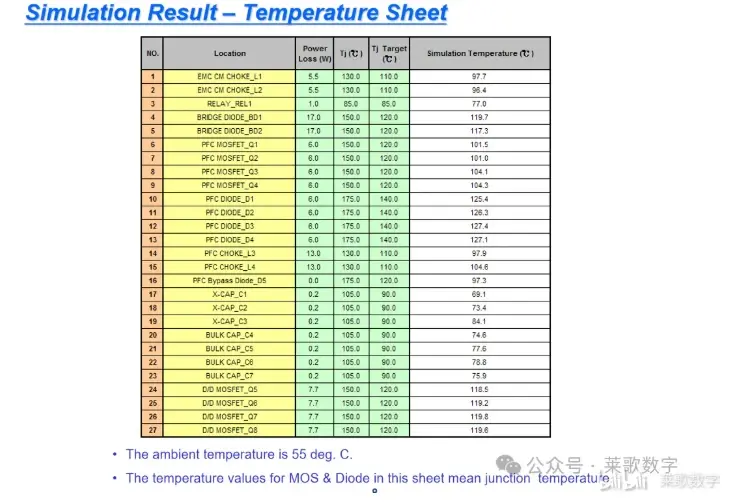

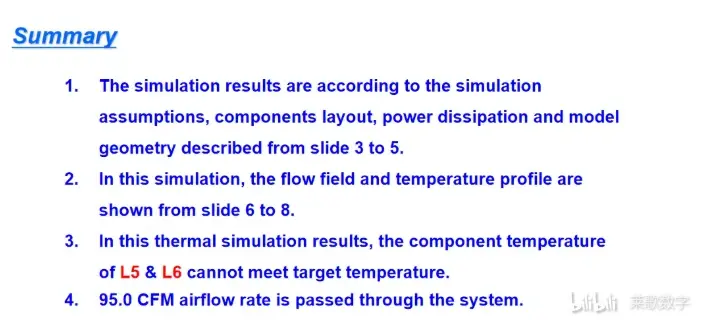

这是最终仿真的数据统计，以及相应的结论。

结论，需要给出客观的事实，这仅仅是普通工程师具备的能力，对于高级工程师来说，还需要给出相应的改进建议，甚至根因分析，给领导提供解决方案。
