无功补偿共补分补混补怎么搞清？新手入门必看

无功补偿是一项在电力供电系统中广泛应用的技术，其主要作用是提升电网的功率因数，减少供电变压器和输电线路的能耗，从而提高供电效率，并优化供电质量。在无功补偿中，“共补”、“分补”和“混补”是常见的三种补偿方式，它们的区别主要在于补偿装置在投切过程中使用的是三相电容器还是单相电容器。接下来，我们将详细介绍这三种补偿方式的具体含义：什么是“共补”？什么是“分补”？什么是“混补”？

01

无功补偿中的共补概述：

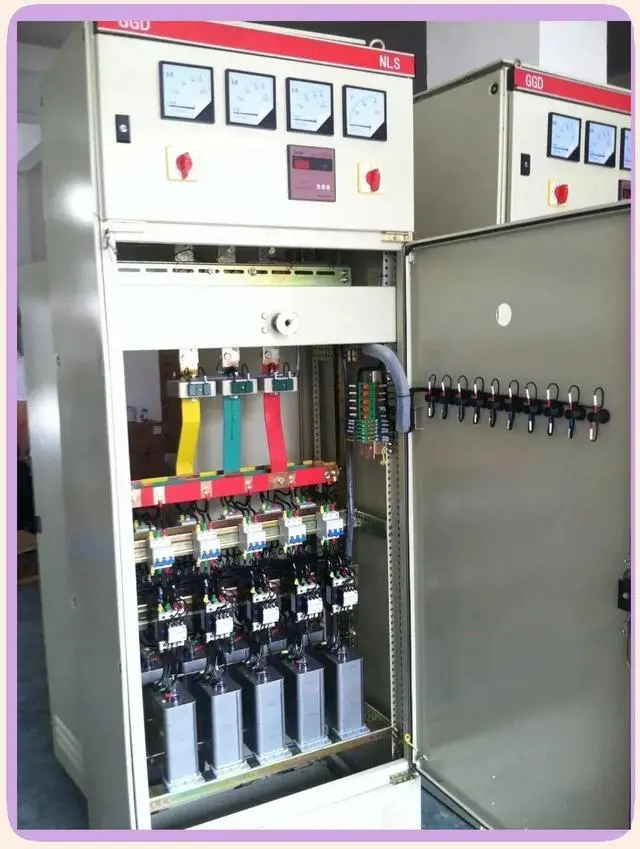

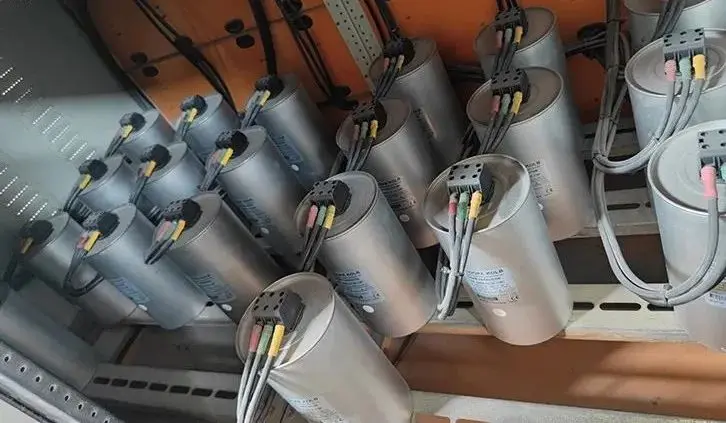

传统的接触器，是三相一起动作的，就是说，吸合时，三相都吸合，断开时，三相都断开。这种情况补偿用到的电容器是三相电容器，对整个三相电路同时补偿，我们称之为共补。也有称“三相共补”

共补的优点和不足：

控制简单，价格低廉，可靠性好，检修维护方便。对补偿控制器要求低。 不足之处，在三相不平衡的场合，无法补偿，或者越补越不平衡。

02

无功补偿中的分补概述：

由于电网中大多大功率、高负载的设备，他们运行时极易引起三相不平衡。这些设备工作时只需要用到两相的电压，另外一相根本没有用到，这样就造成三相不平衡了。这时如果要补偿，只能补两相，否则又会出现无功功率不平衡的问题。

因此，一些新的投切开关如复合开关、可控硅模块开始出现，可以针对A、B、C三相各自独立地工作，哪相需要投切，就投切哪相。这种对单相做补偿的，就叫“分补”。

一般来说，如果用电不平衡度最大的不超过15%，基本没有用分补的必要。原因是供电局是对平均功率因数做考核，15%以内的不平衡度，共补平均以后很容易达标。

分补的优点和不足：

能对付不平衡的场合，补偿精度高。不足之处，价格贵，控制复杂，线路复杂。检修维护难度大。对补偿控制器要求高。

03

无功补偿中的混补概述：

当补偿中，既有共补支路，又有分补支路的时候，我们就把这种补偿方式称为“混补”。既“分补”和“共补”混合工作的意思。

实际上在三相不平衡的情况下，各相的缺额不一致时，这种情况下采用分补的方案。但如果全部采用分补支路，成本会很高，所以希望用共补支路来补偿基础部分的缺额，而用分补支路来补偿不平衡部分的缺额。

使用混合补偿方案时，要求进线柜采样必须采用三相互感器，例如系统中，A相需要无功20kvar，B相需要无功25kvar，C相需要无功30kvar。系统回首先投入一组20kvar的共补回路，然后再给B相投入一组5kvar的分补回路，给C相投入一组10kvar的分补回路，以最经济的投入满足系统对于无功的需求。

共补和分补同时布置的补偿系统。通常分补占20%～40%。
