Proe/Croe可变截面扫描画水果盘，镂空图案和底部支撑结构生成

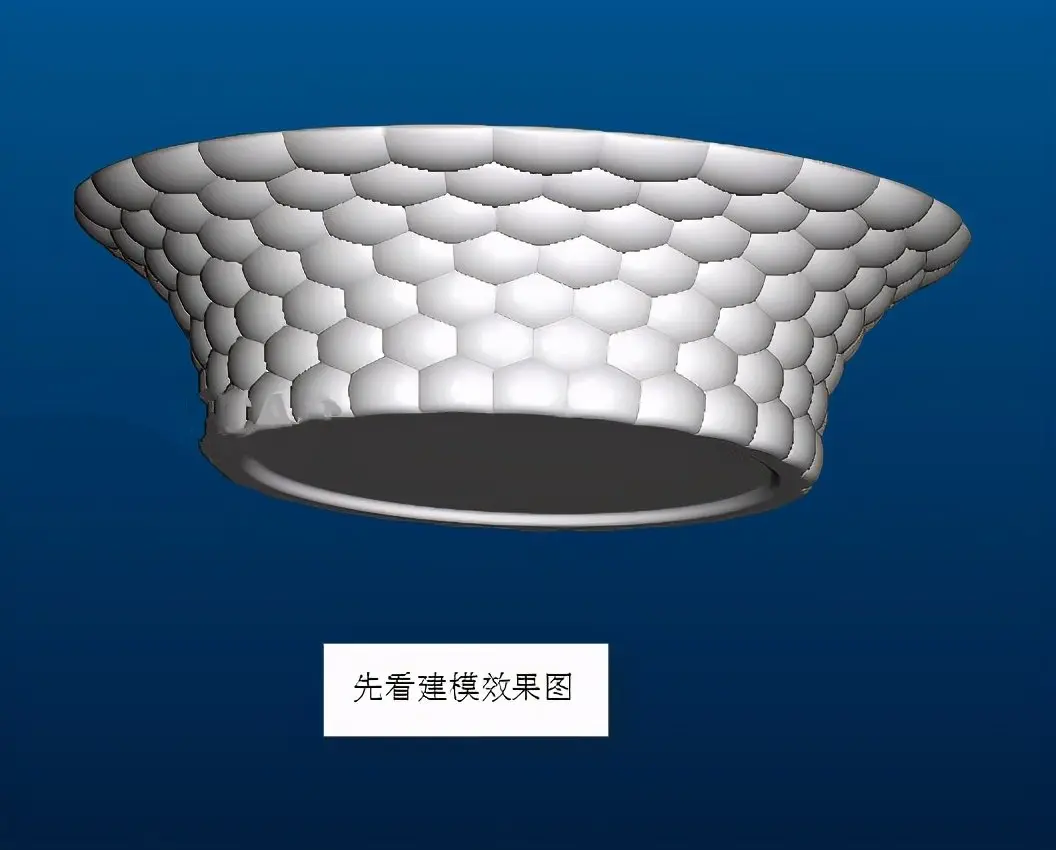

先看看建模完成的效果。

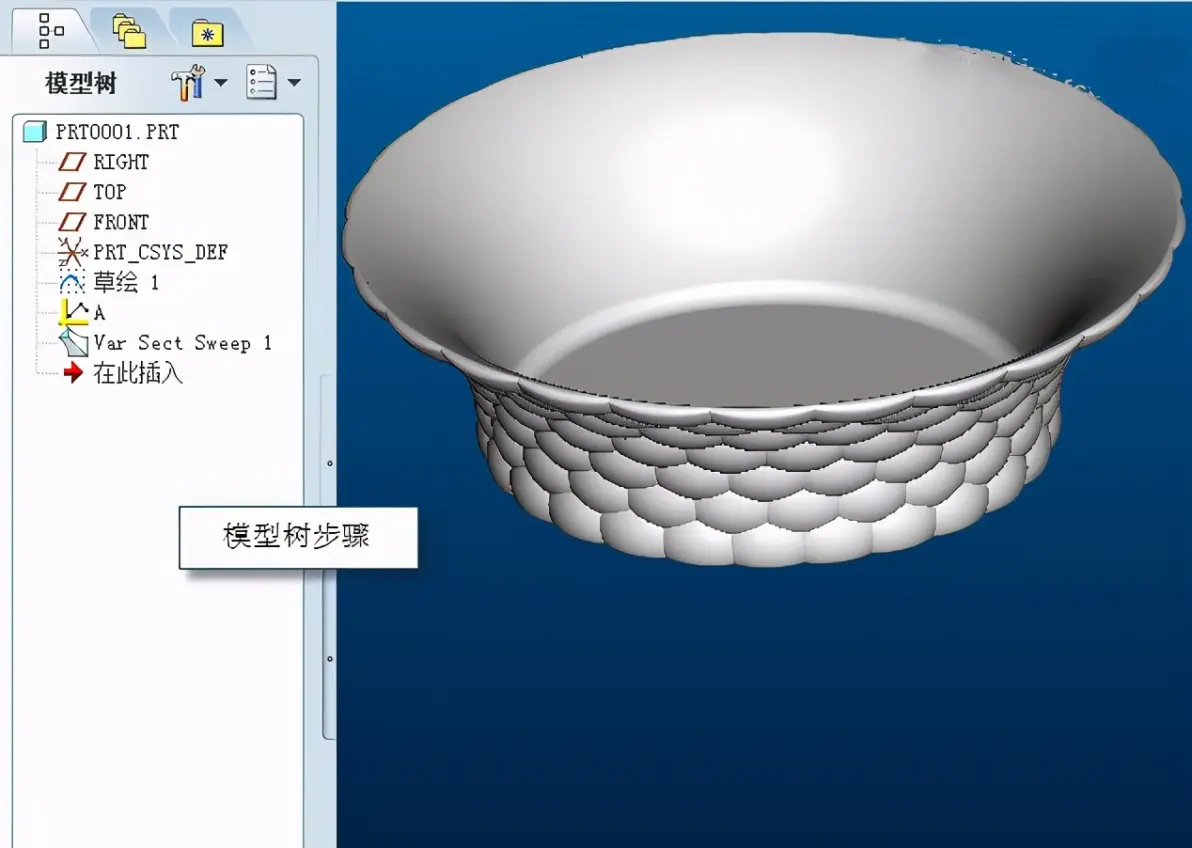

模型树建模步骤。

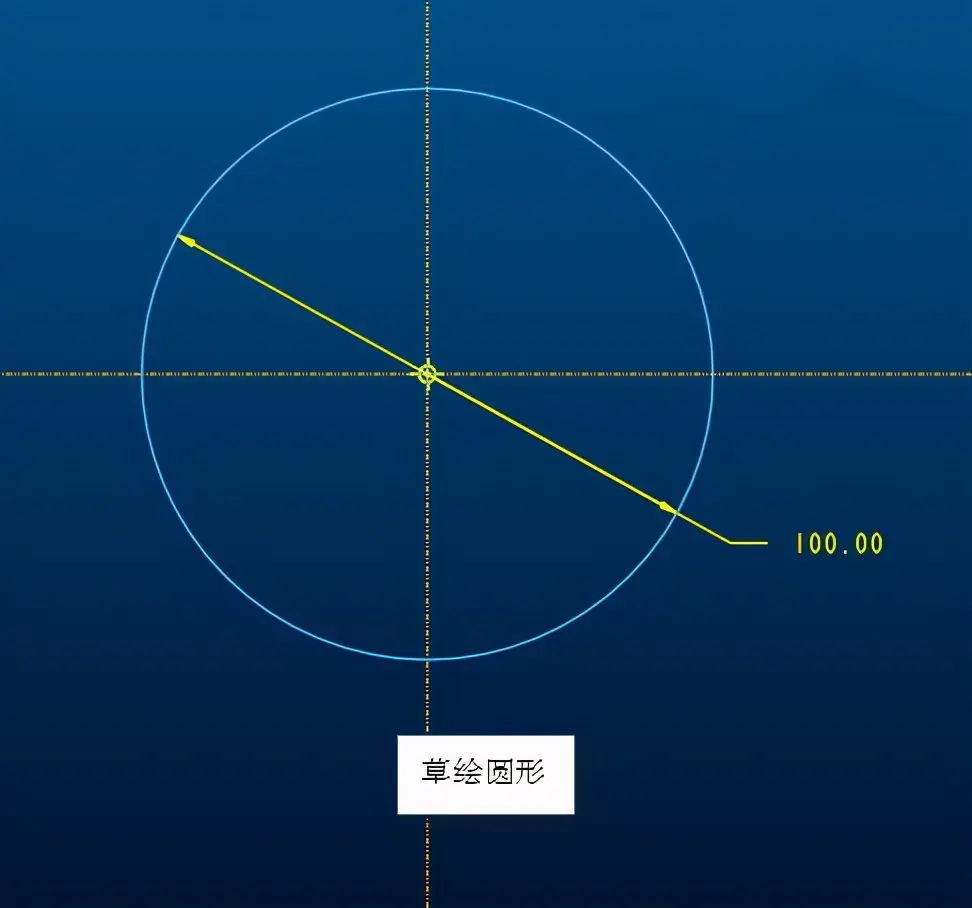

草绘一个圆形，直径为100.

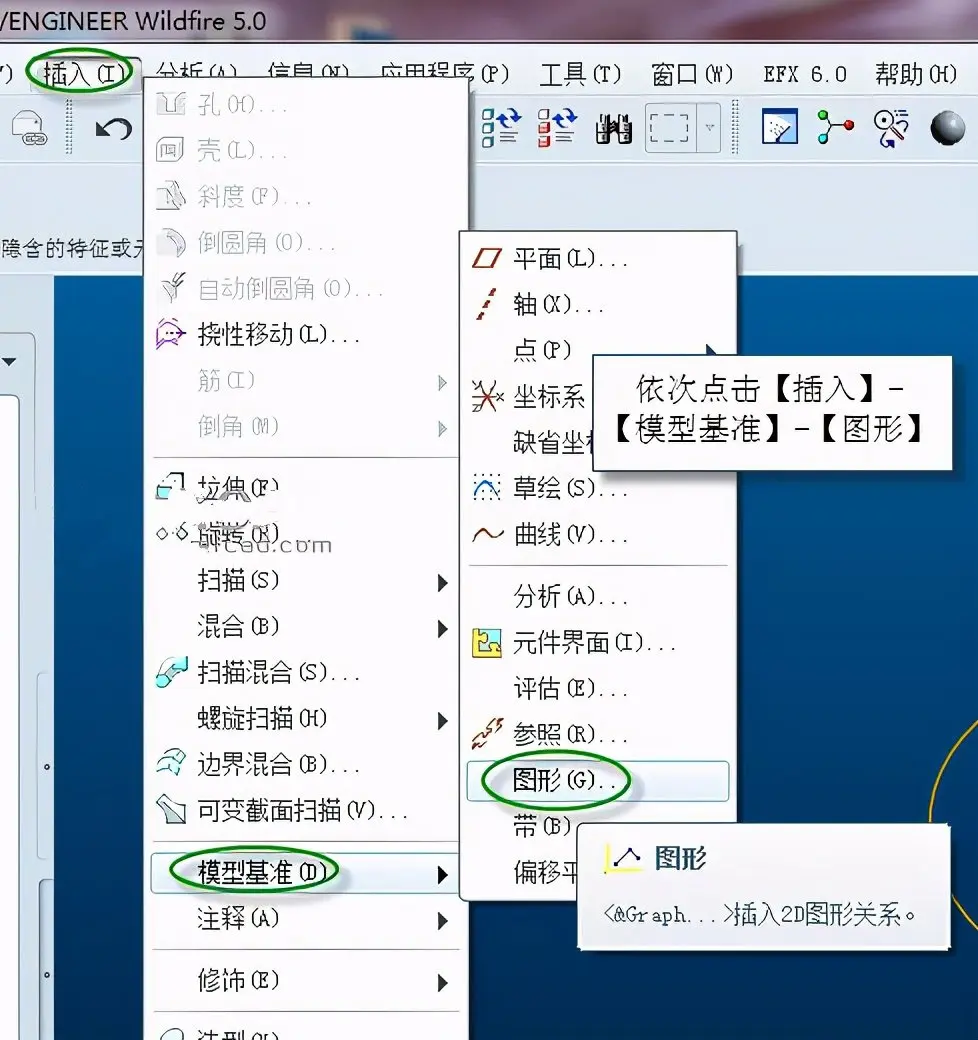

点击【插入】-【模型基准】-【图形】。

给图形取一个名字，这里我取的是【a】。

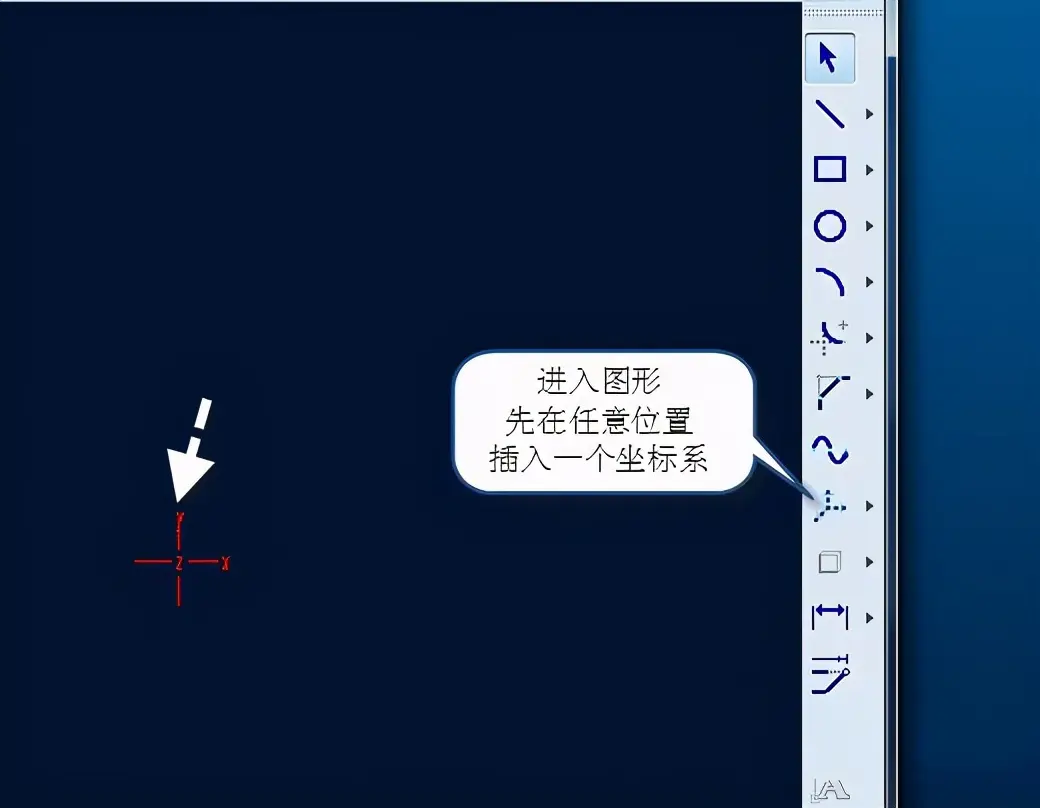

进入图形，先任意位置插入一个坐标系。

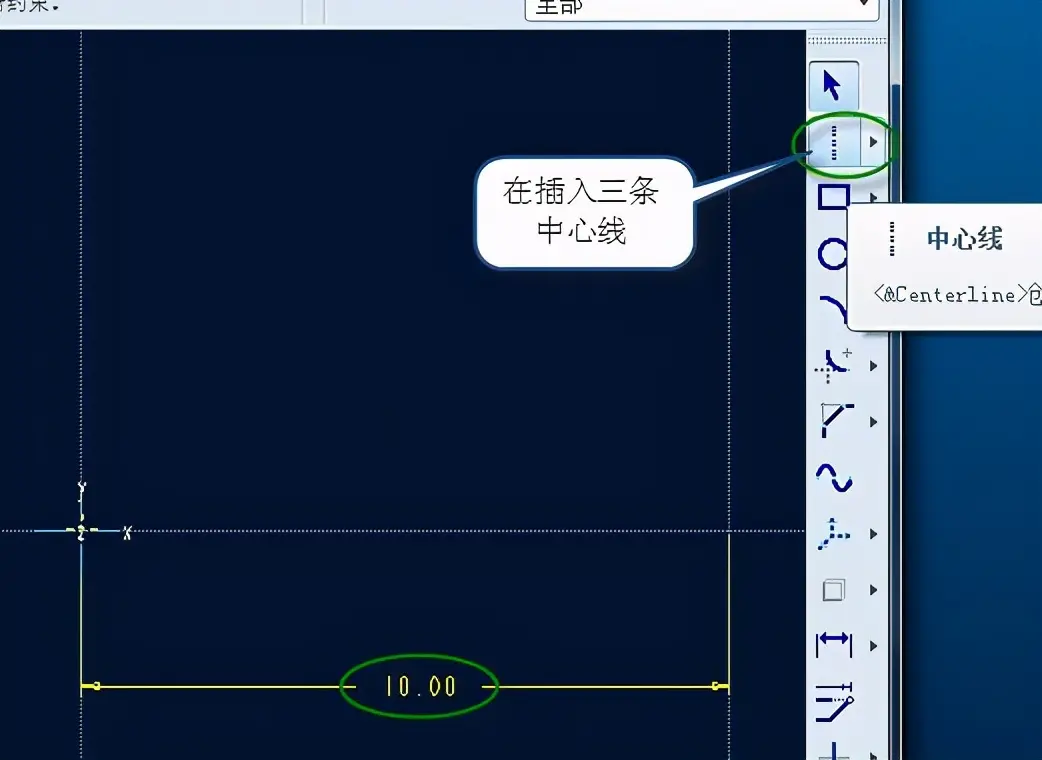

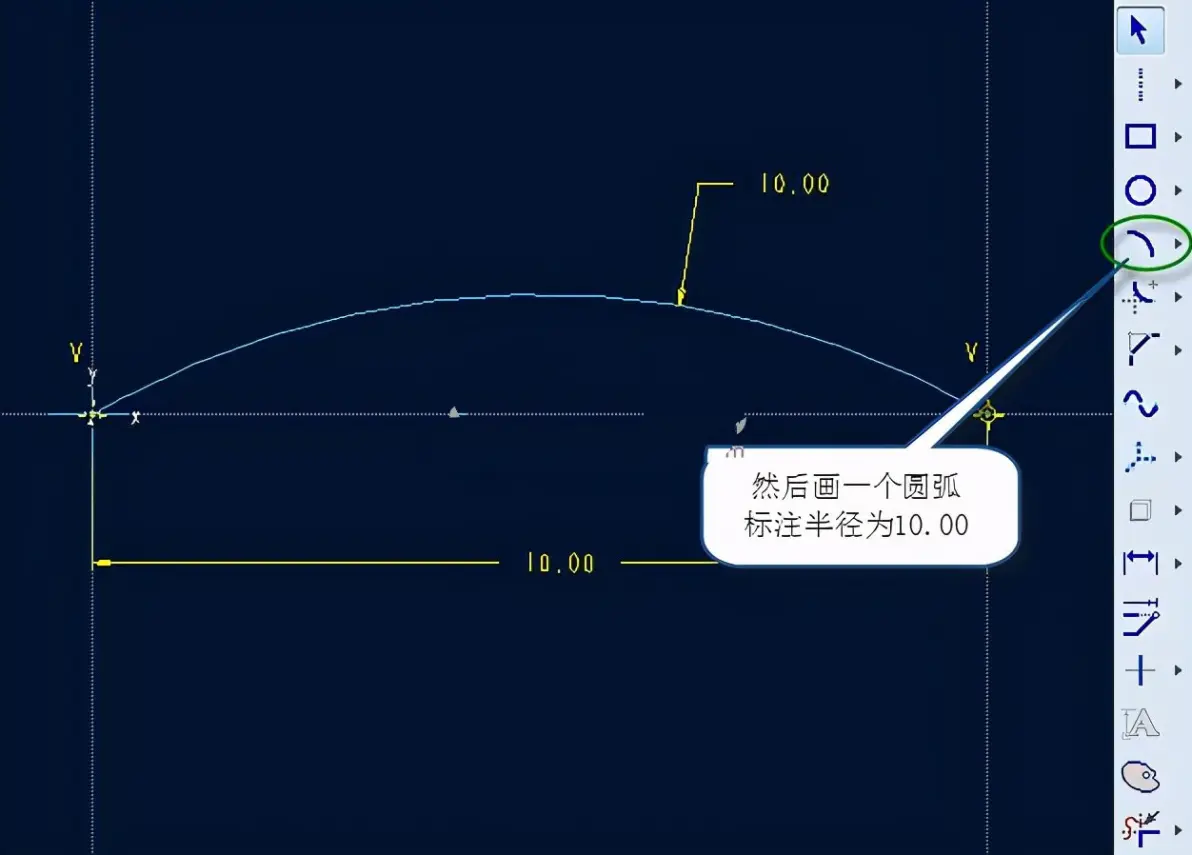

再画三条中心线，水平方向标注10.

通过圆弧的圆心，画6个中心线。

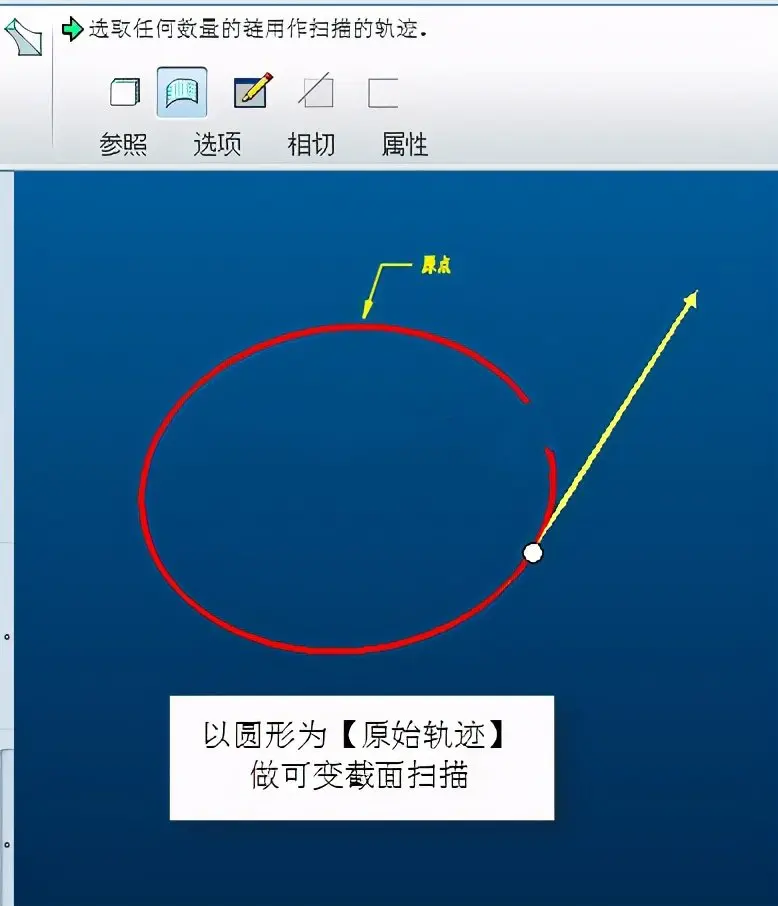

以圆形为【原始轨迹】，做VSS 扫描。

草绘截面画一个圆弧，注意2个尺寸的标注。

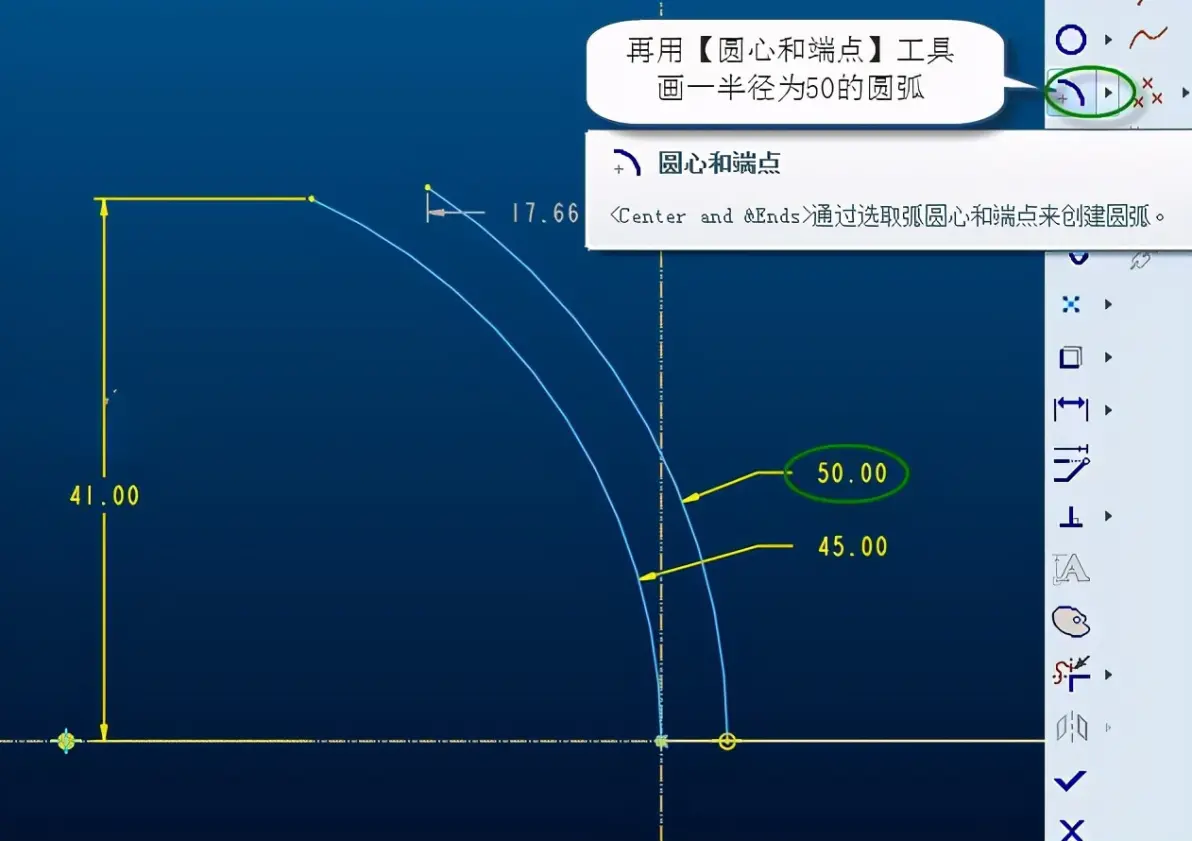

再画一个圆弧，注意尺寸的标注。

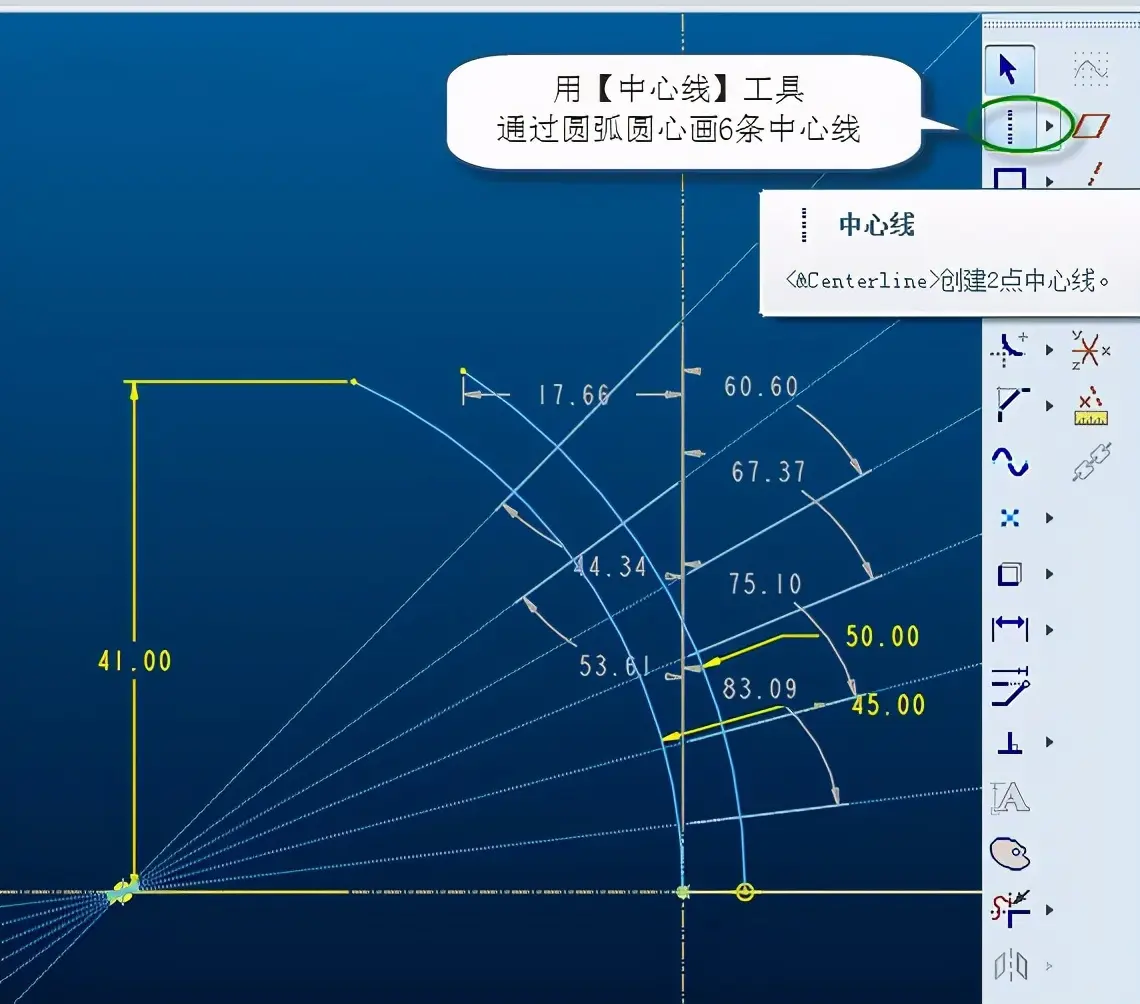

通过圆弧的圆心，画6个中心线。

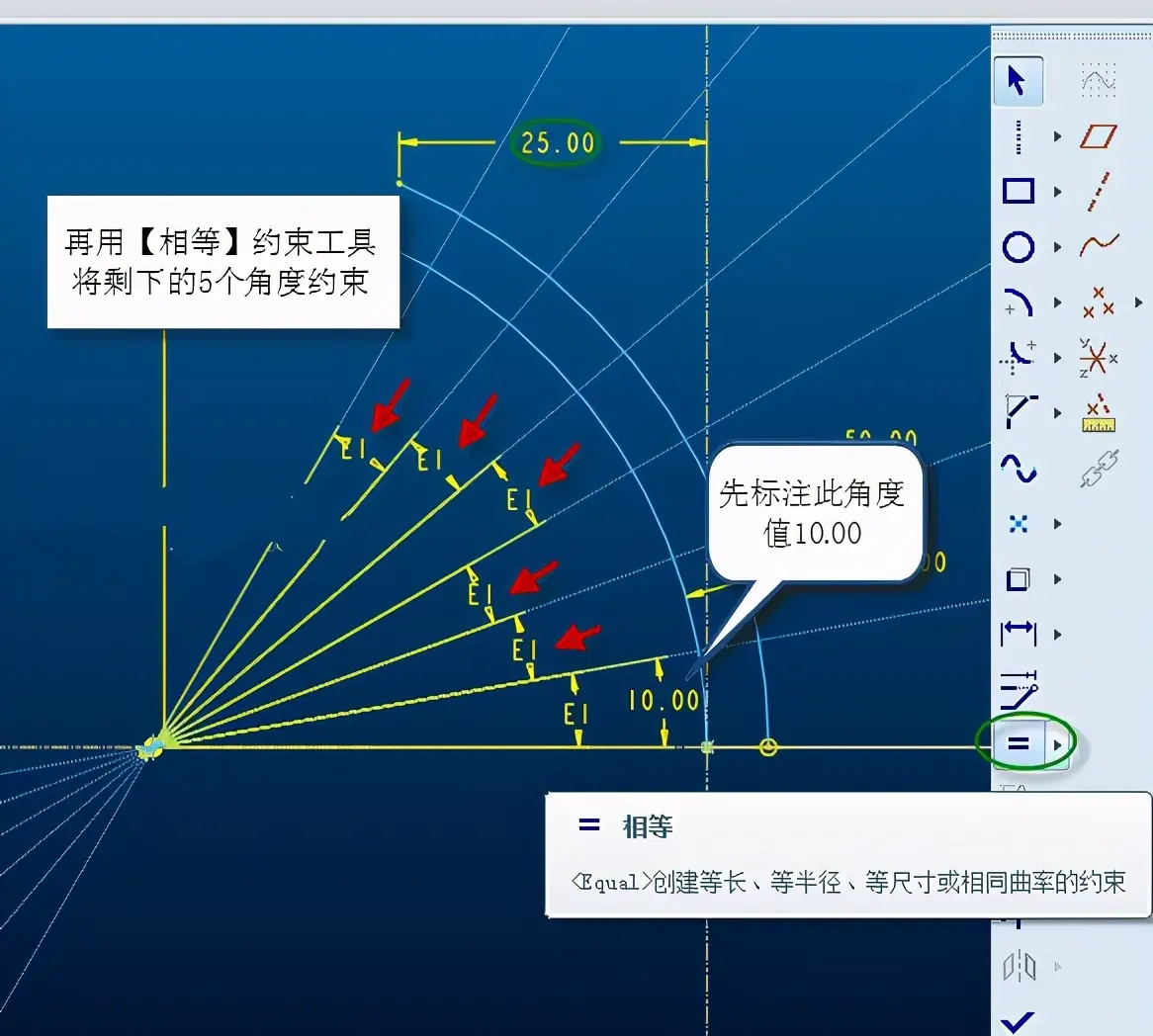

标注第一个中心的角度尺寸为10，然后再用【相等】约束。

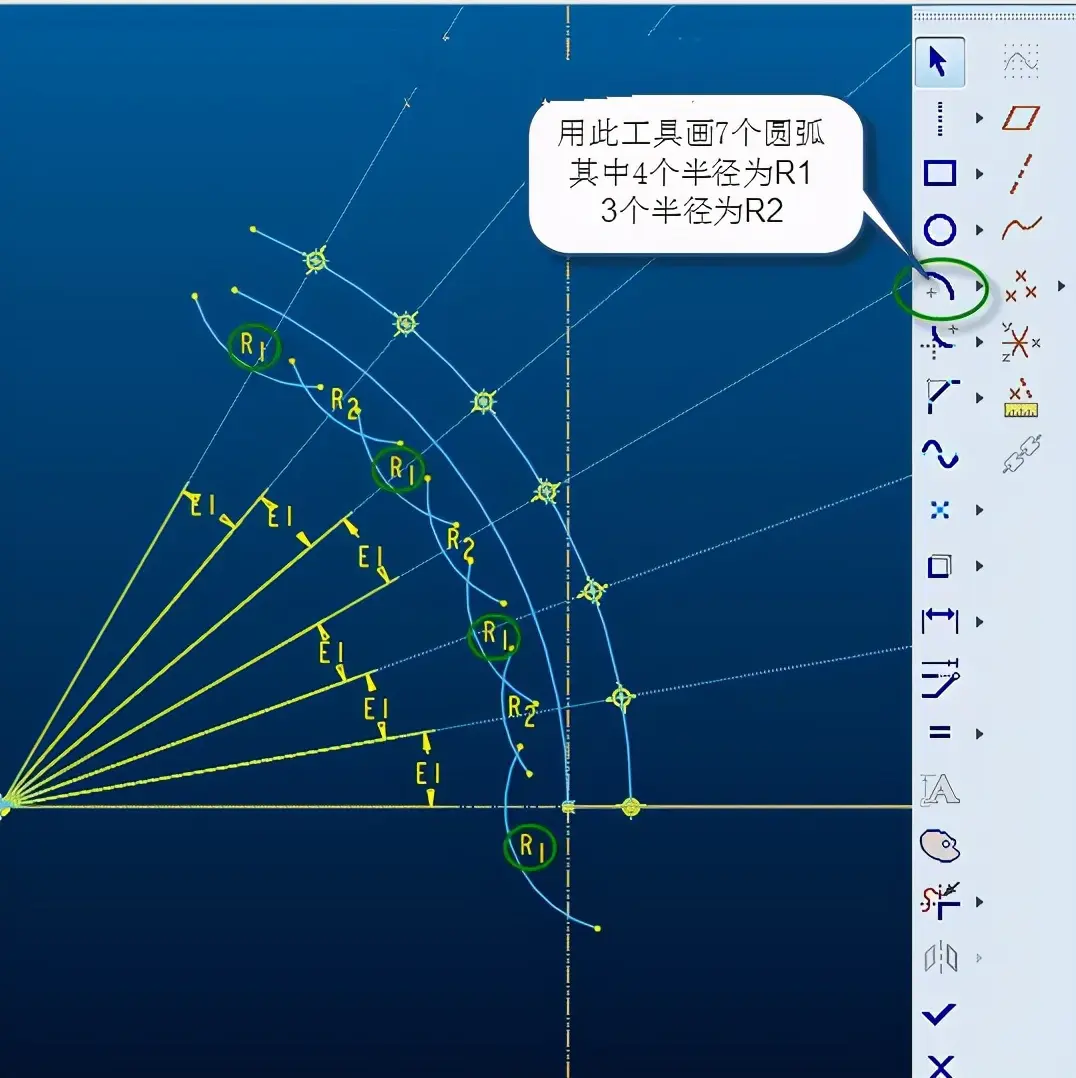

再以第二个圆弧和中心线的交点为圆心，画7个圆弧。

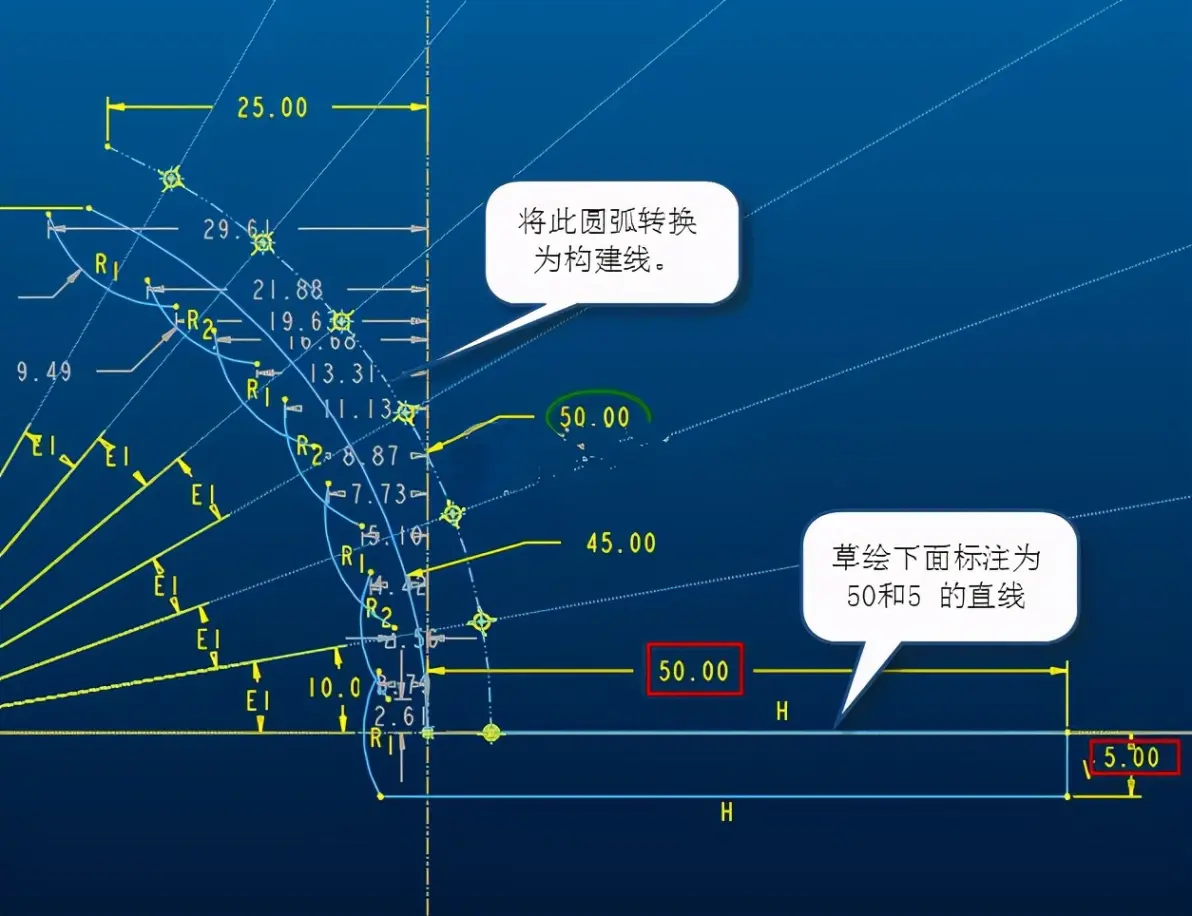

将第二个圆弧转换为构建线，并将盆底线条画出。

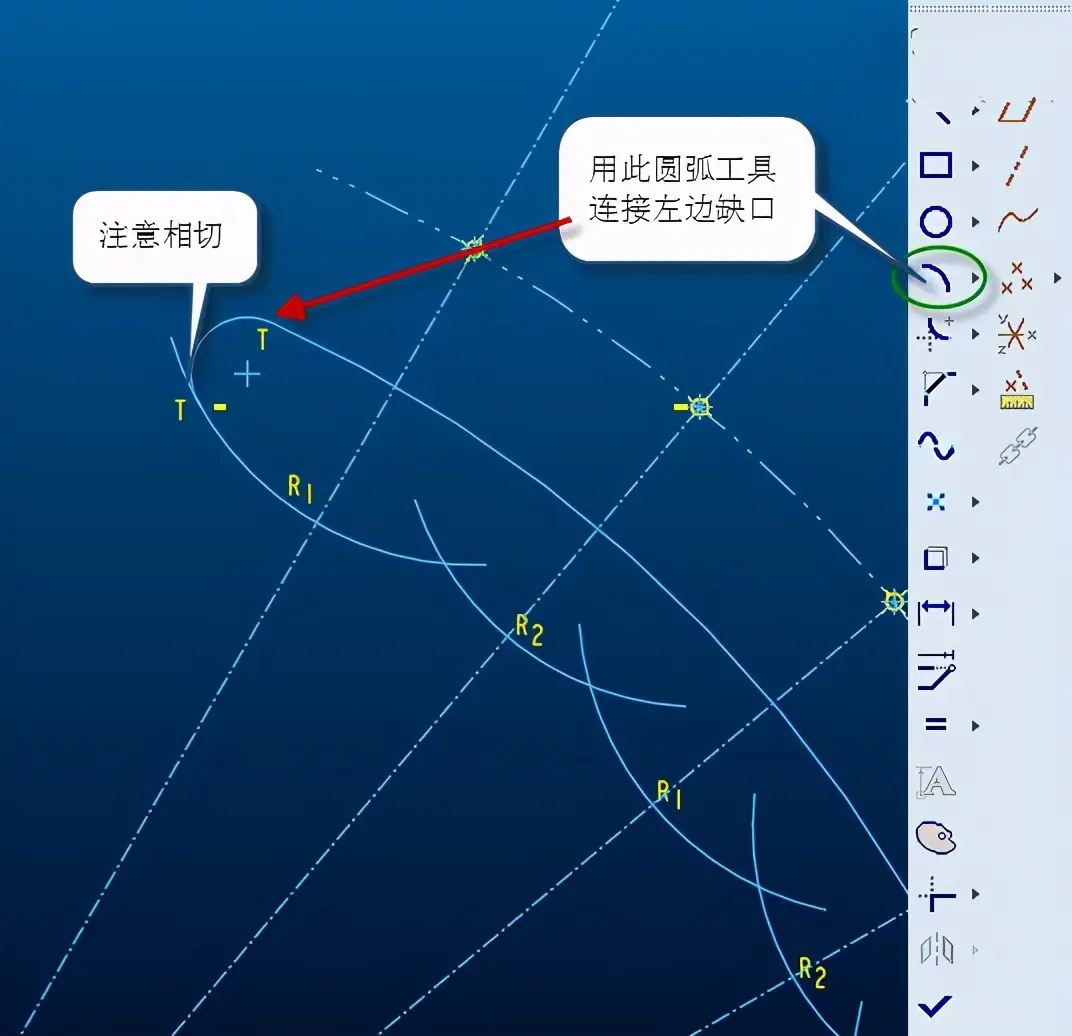

用圆弧工具，将顶端缺口连接起来，注意相切约束。

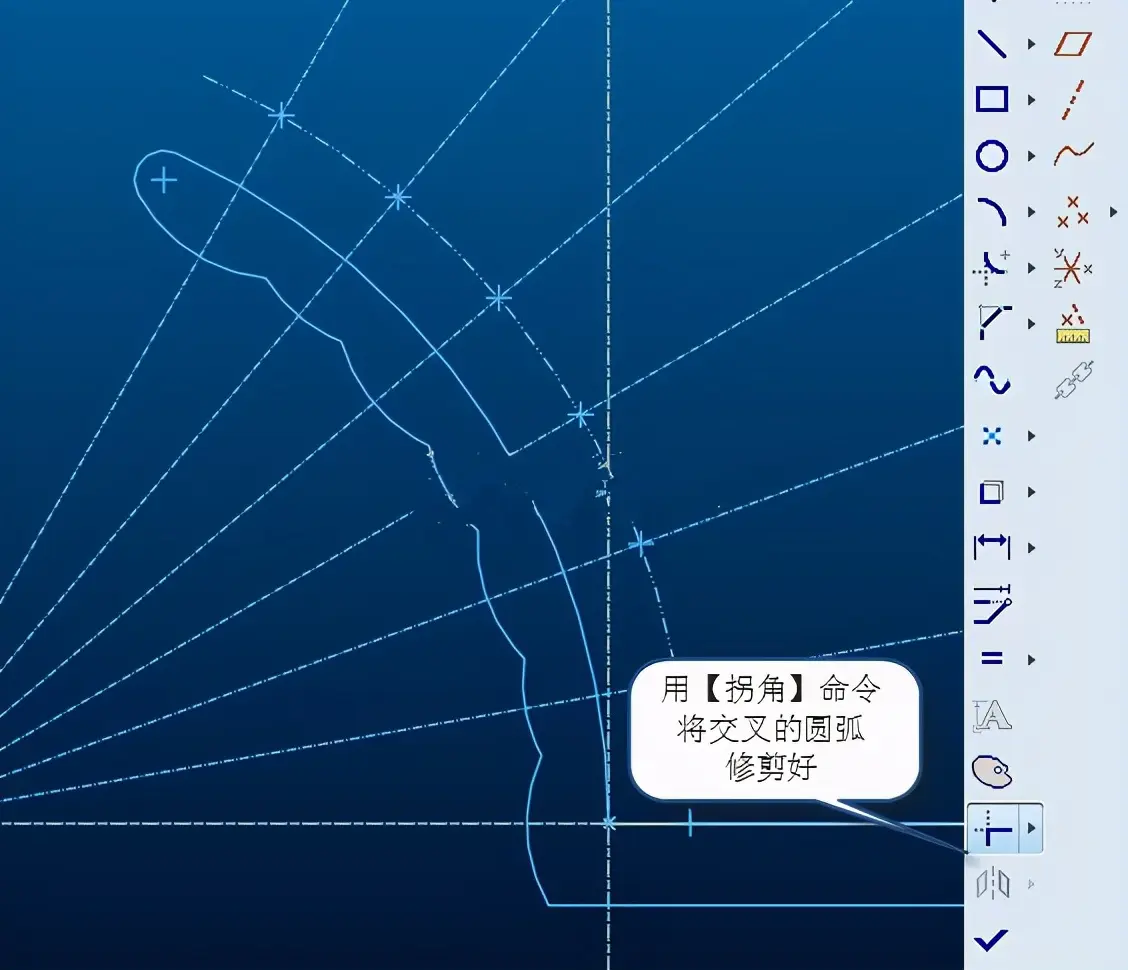

用【拐角】工具，将交叉的圆弧修剪好。

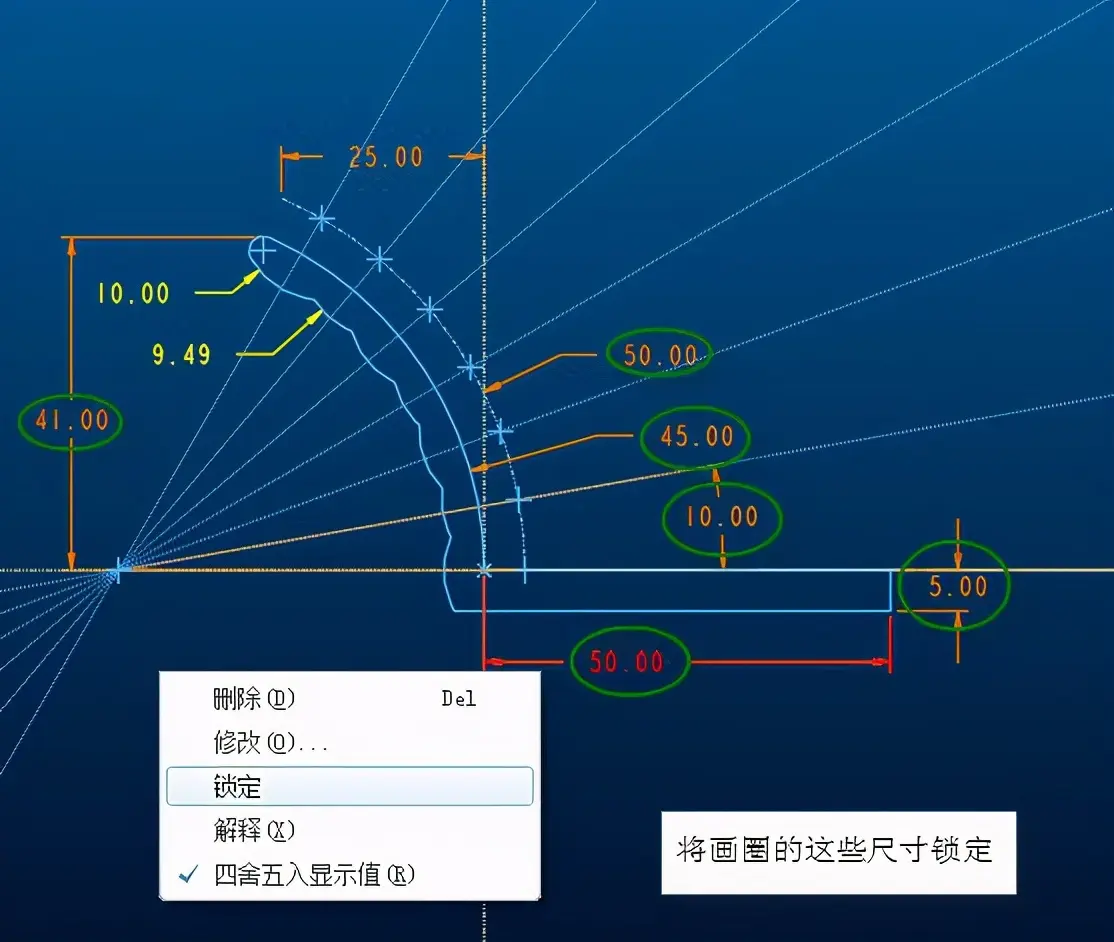

锁定上图中画圈的尺寸。

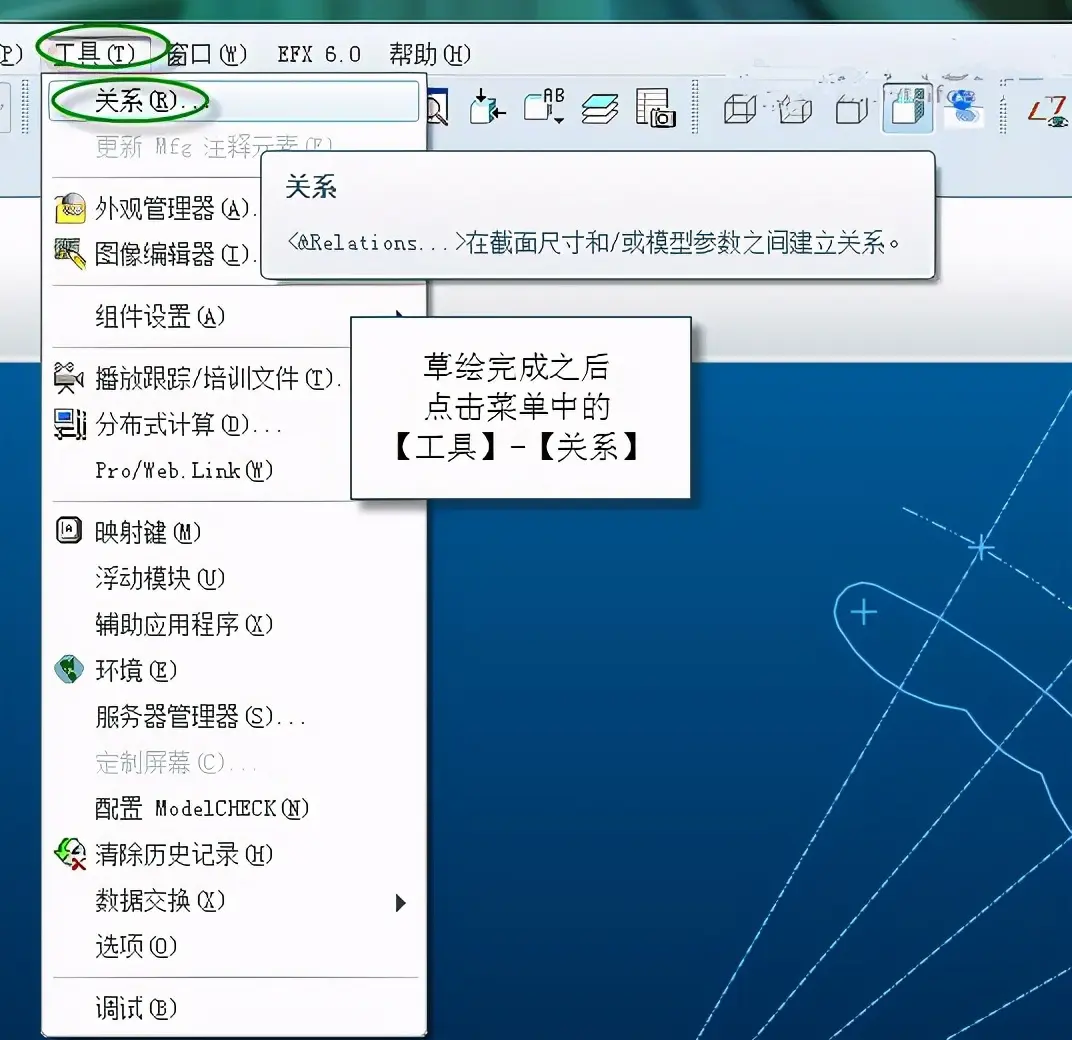

点击【工具】-【关系】，给截面尺寸添加关系。

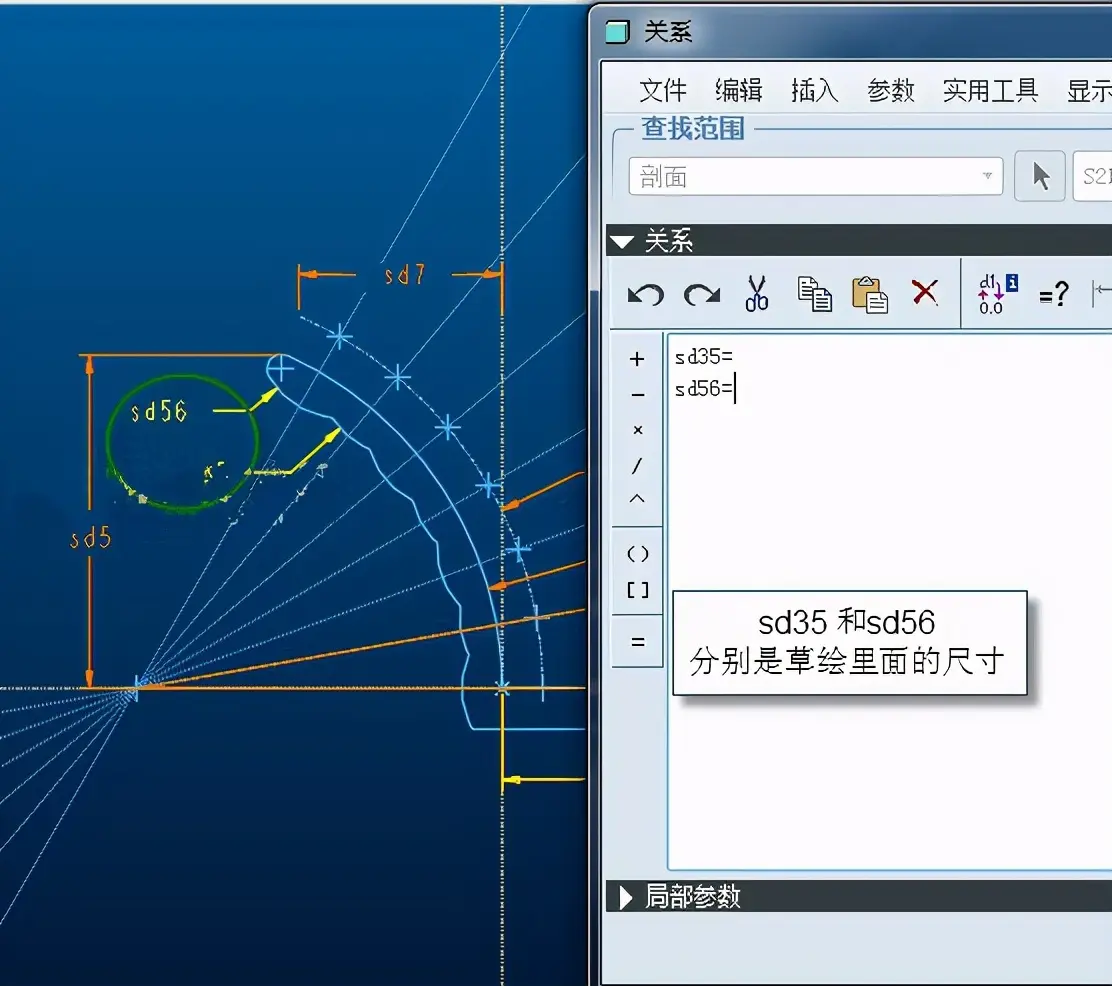

sd35和sd56 为草绘截面中的2个尺寸。

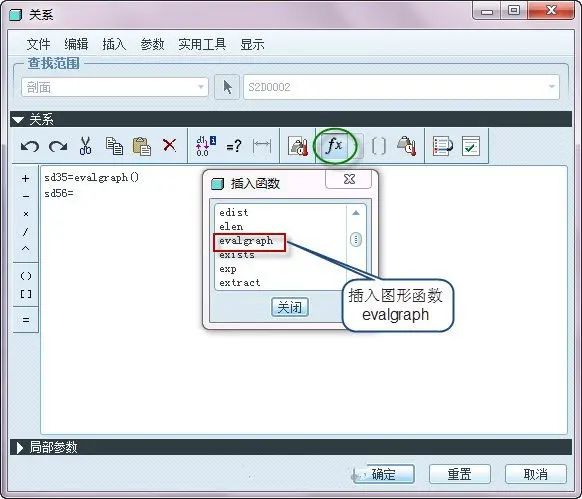

插入图形函数【evalgraph】。

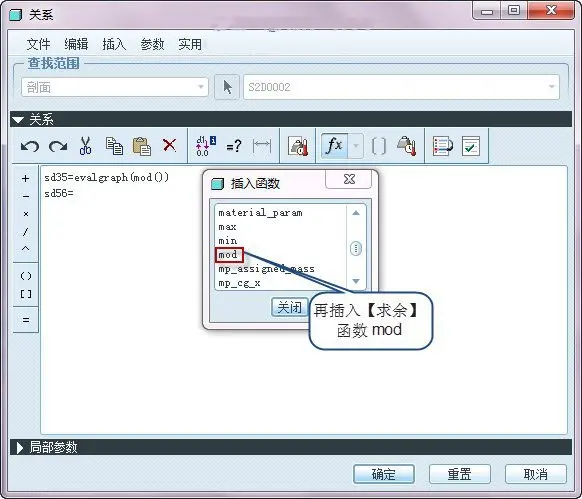

插入求余函数【mod】。

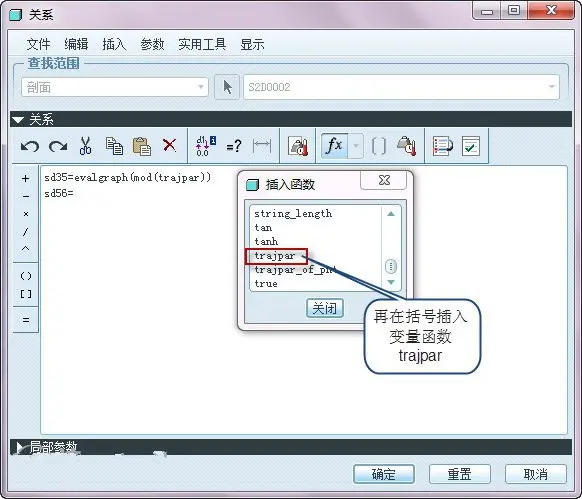

插入变量函数【trajpar】。

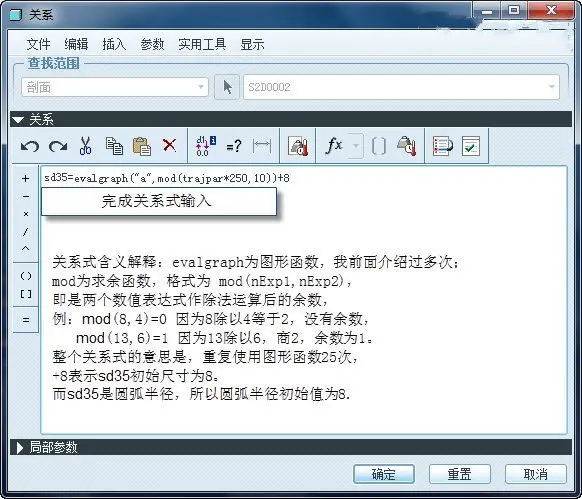

完成关系式输入，含义如下图注释。

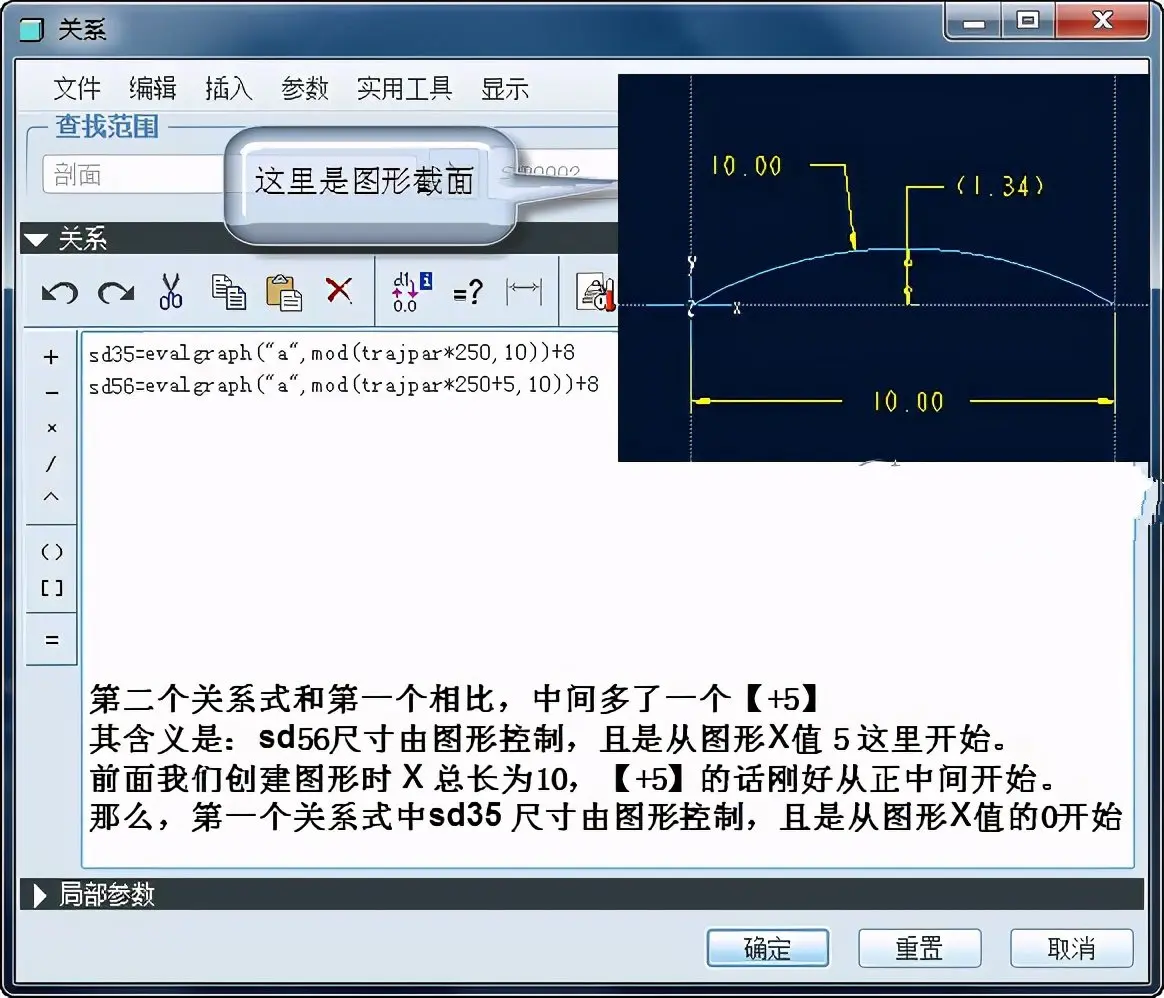

第二个关系式的含义。

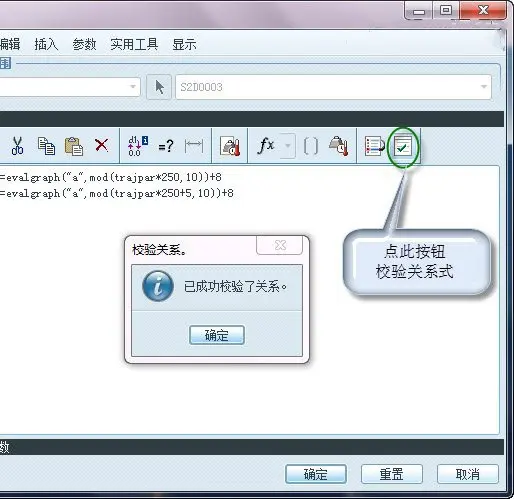

校验关系式。

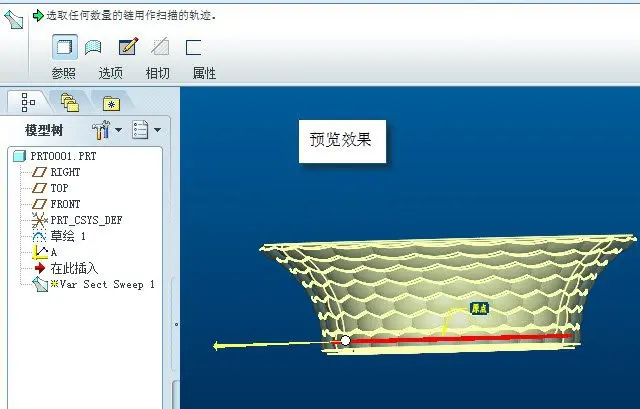

预览扫描效果。

再修改草绘截面，盆底做个凹坑。

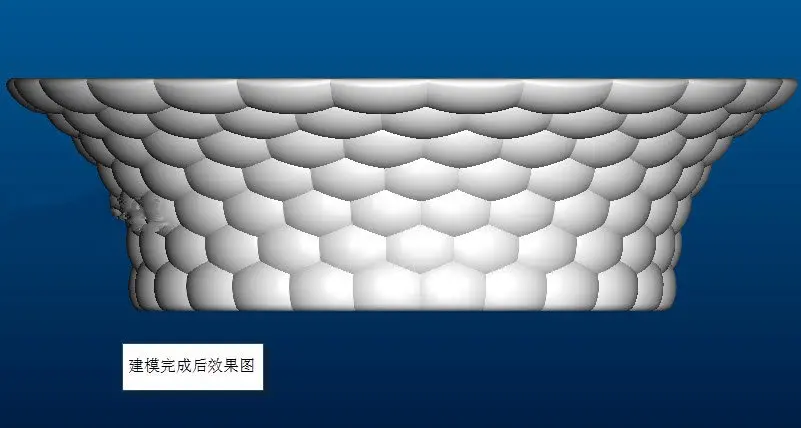

建模完成后效果如下图。

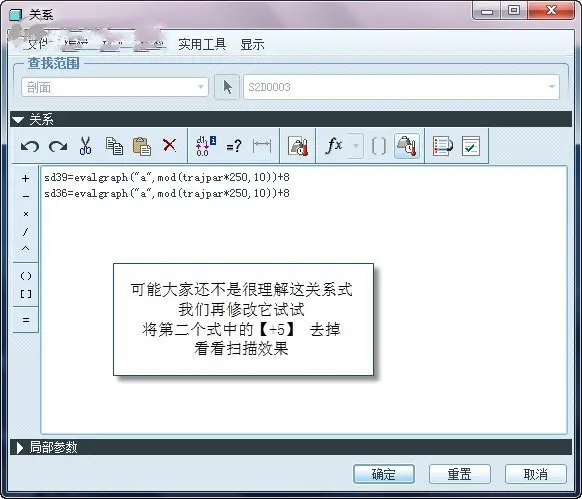

大家可能对这个关系式不是很理解，我们再修改它演示一下。

将第二个关系式中的【+5】去掉，扫描效果如下图。

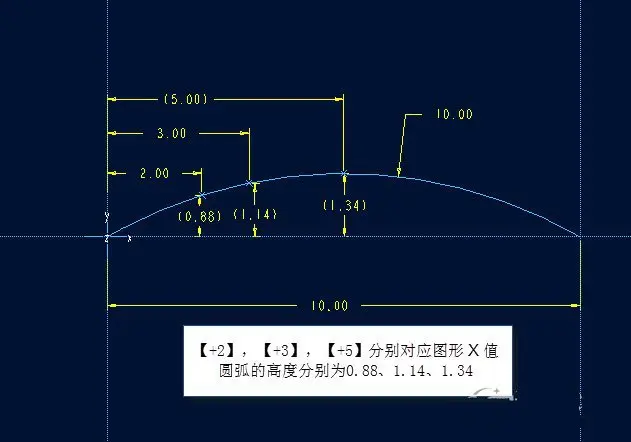

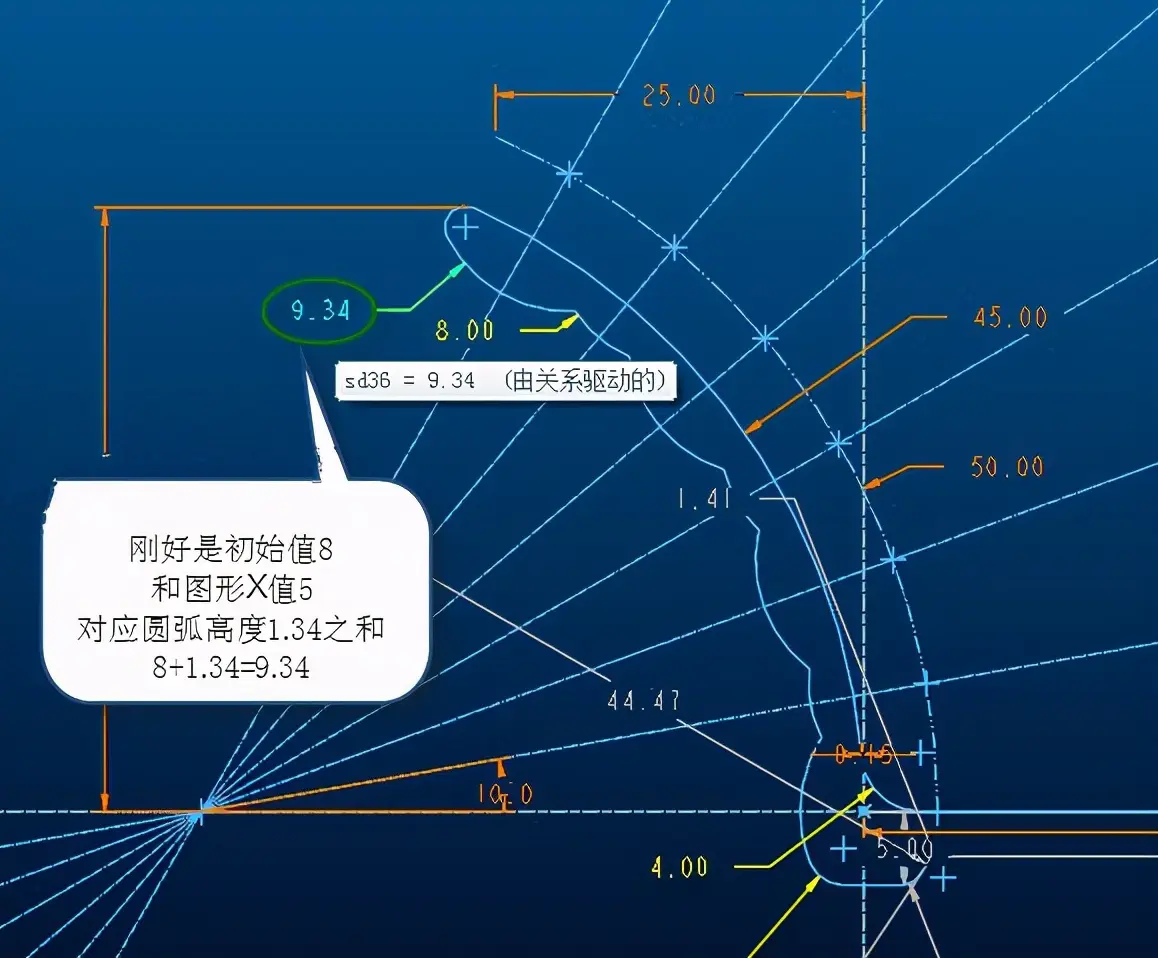

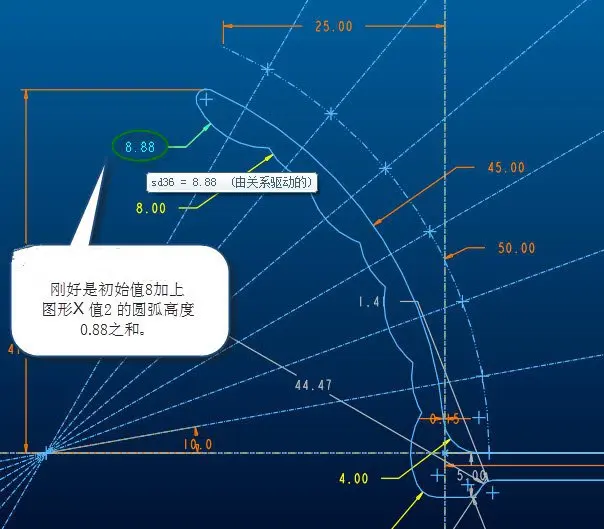

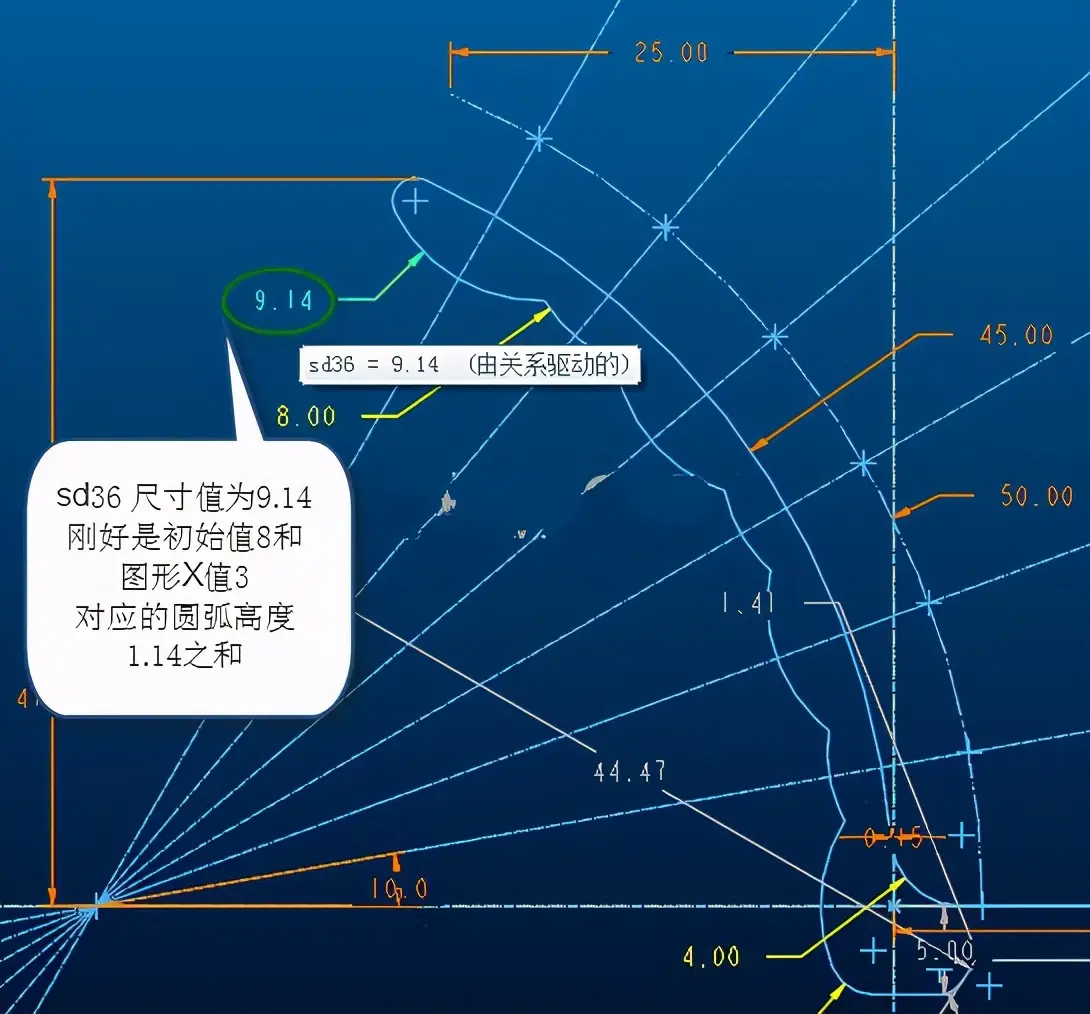

我们看一下图形X值为 2、3、5 时，对应的圆弧高度。

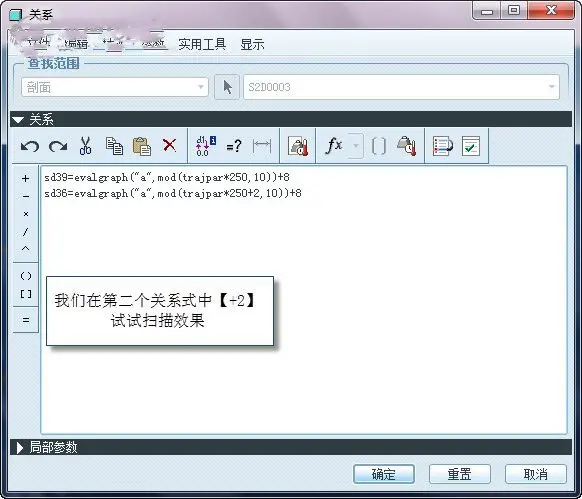

修改第二个关系式，中间【+2】。

该关系式控制的圆弧半径发生变化。

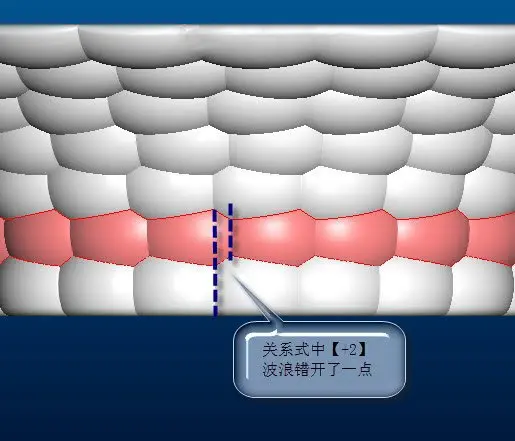

扫描效果如下图，波浪错开一点点。

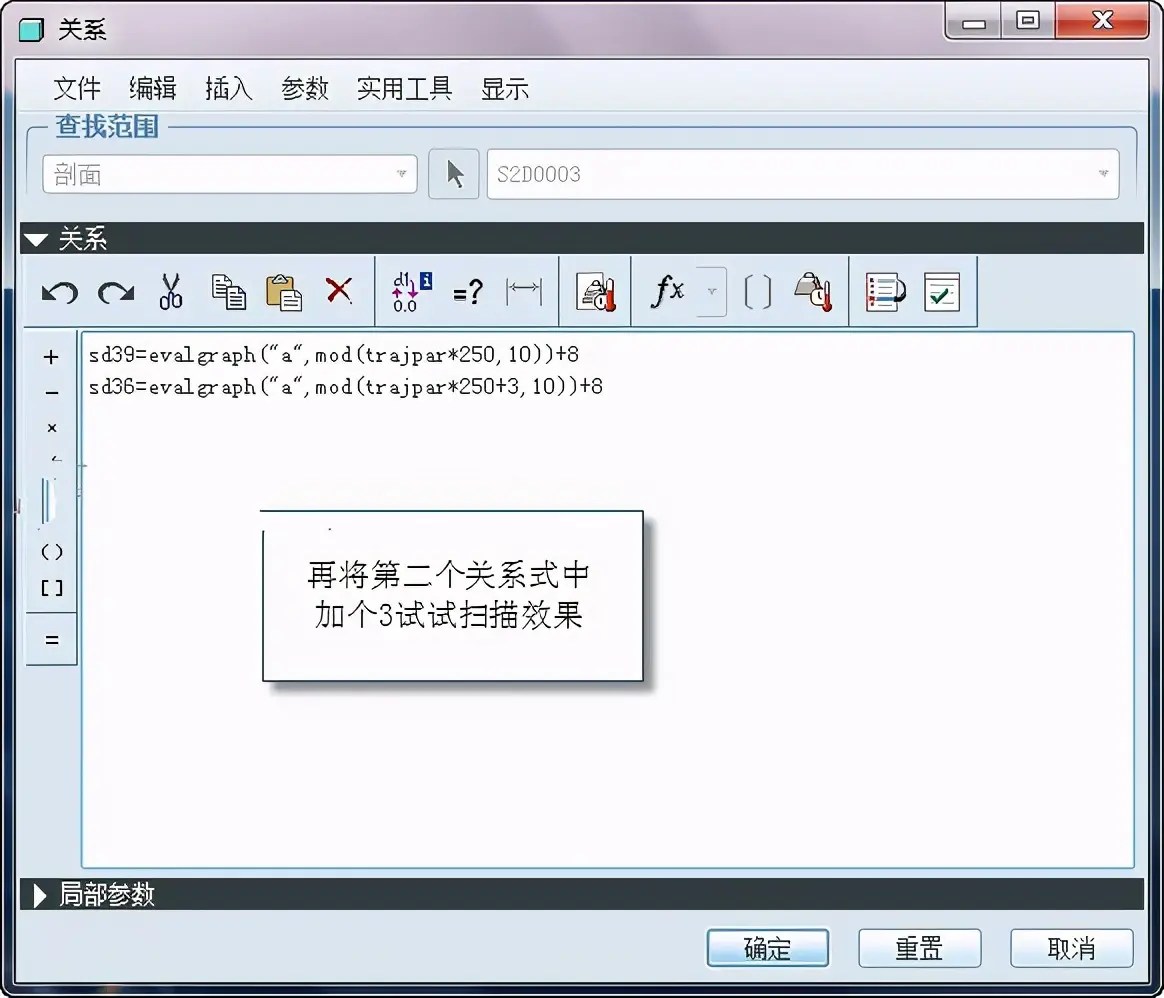

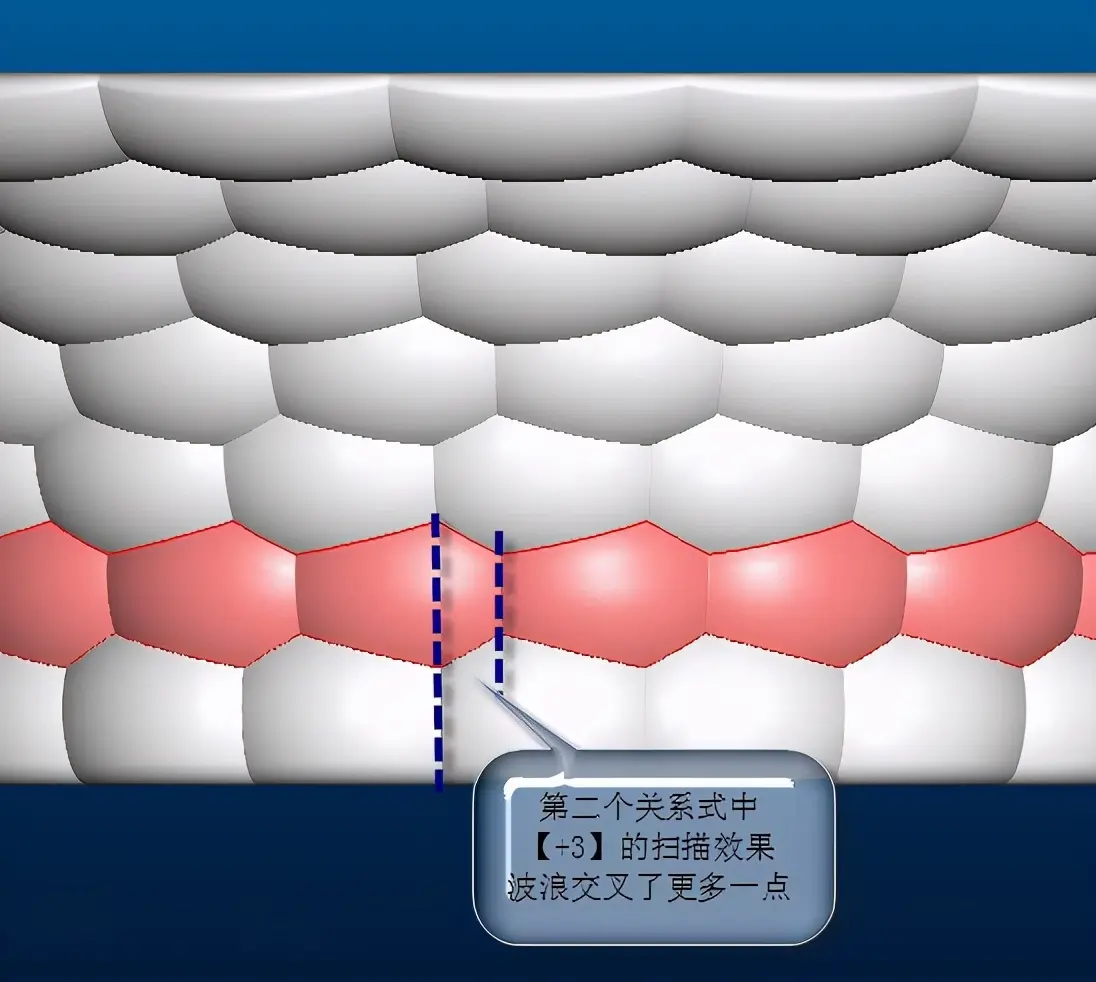

再修改第二个关系式，中间【+3】。

该关系式控制的圆弧半径发生变化。

扫描效果如上图，波浪错开多了一点。

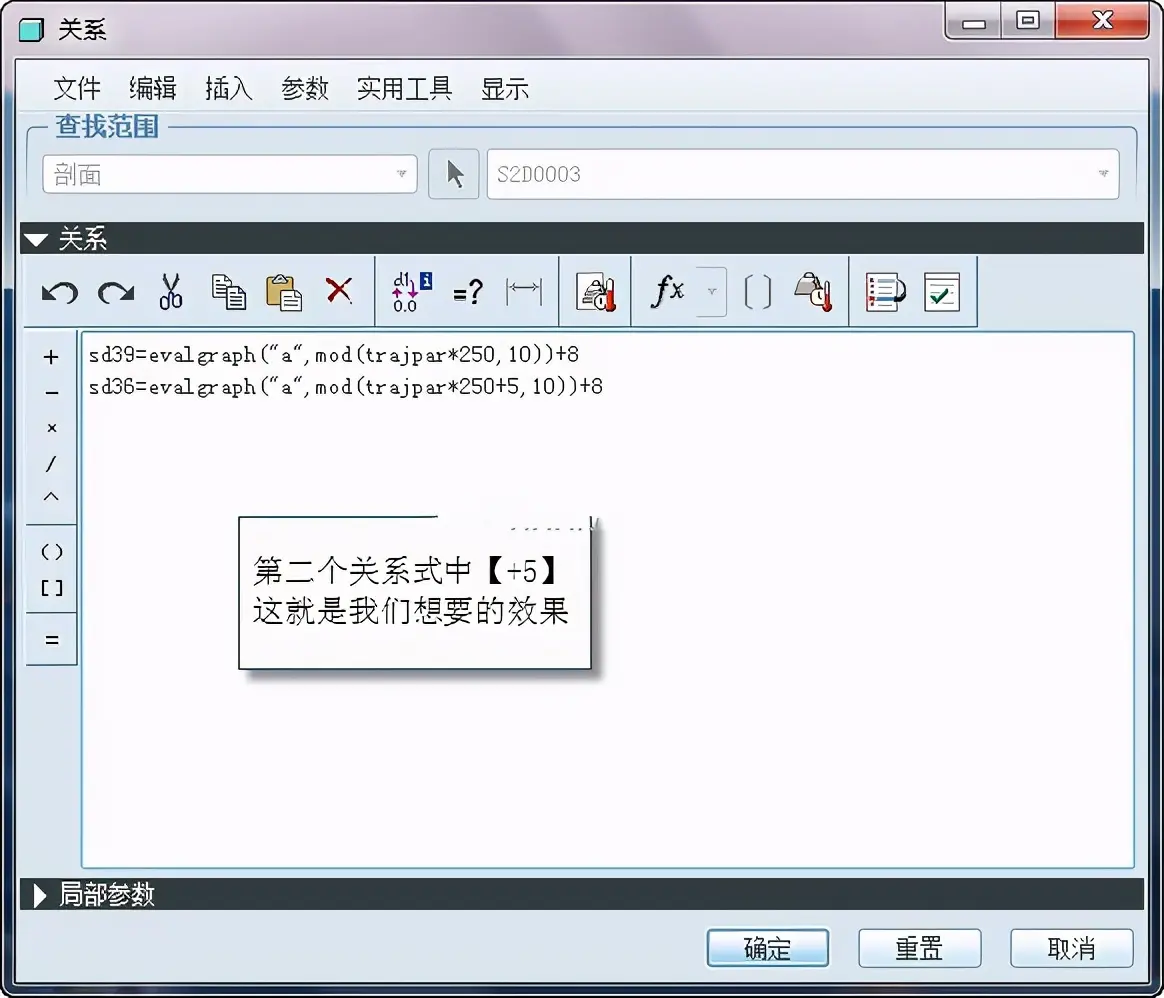

修改第二个关系式，中间【+5】，这才是我们要的效果。

该关系式控制的圆弧半径发生变化。

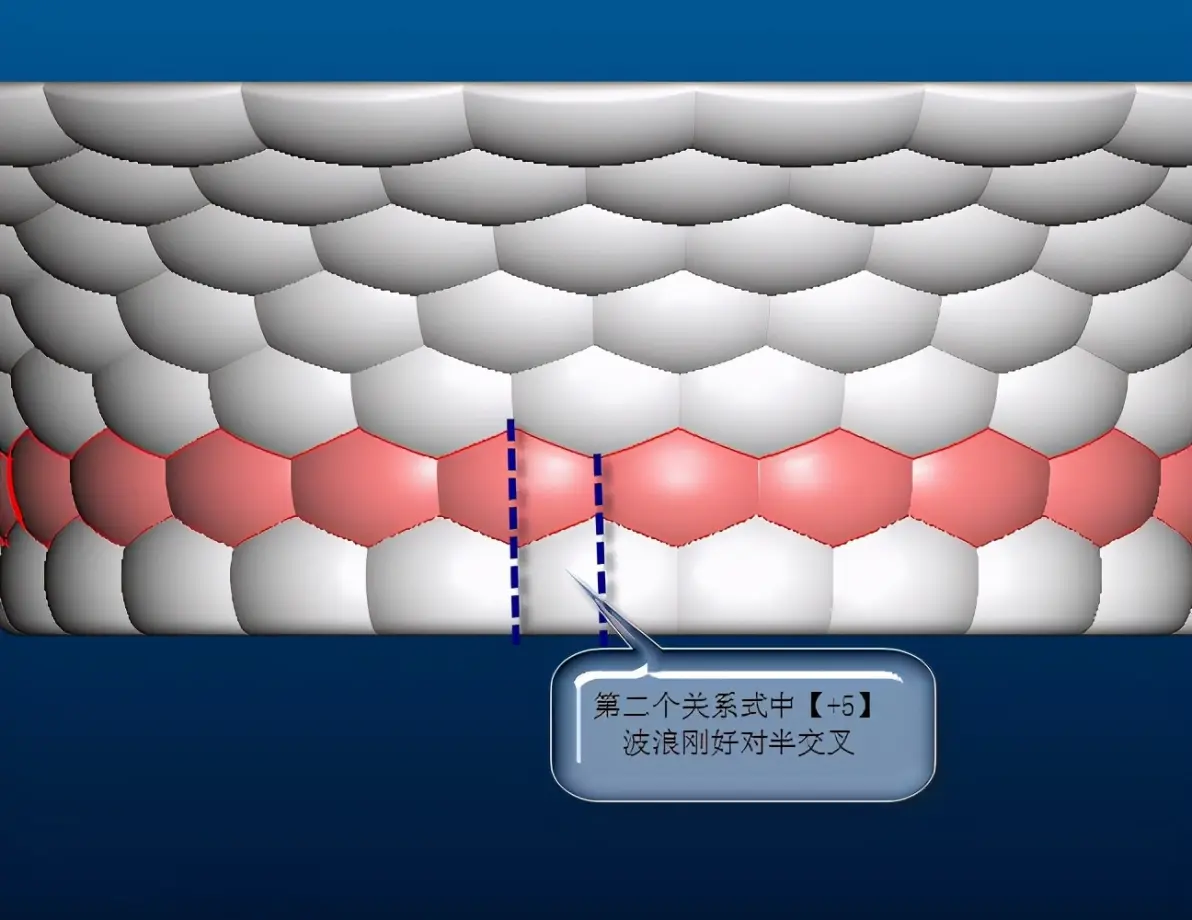

最终扫描效果如下图，波浪对半错开。
