1 案例概述

• 参考文献：T.H. Kuehn, R.J. Goldstein, “An Experimental Study of Natural Convection Heat Transfer in Concentric and Eccentric Horizontal Cylindrical Annuli”, Journal of Heat Transfer, Vol 100, pp. 635-640, 1978.
• 物理模型：传热、自然对流

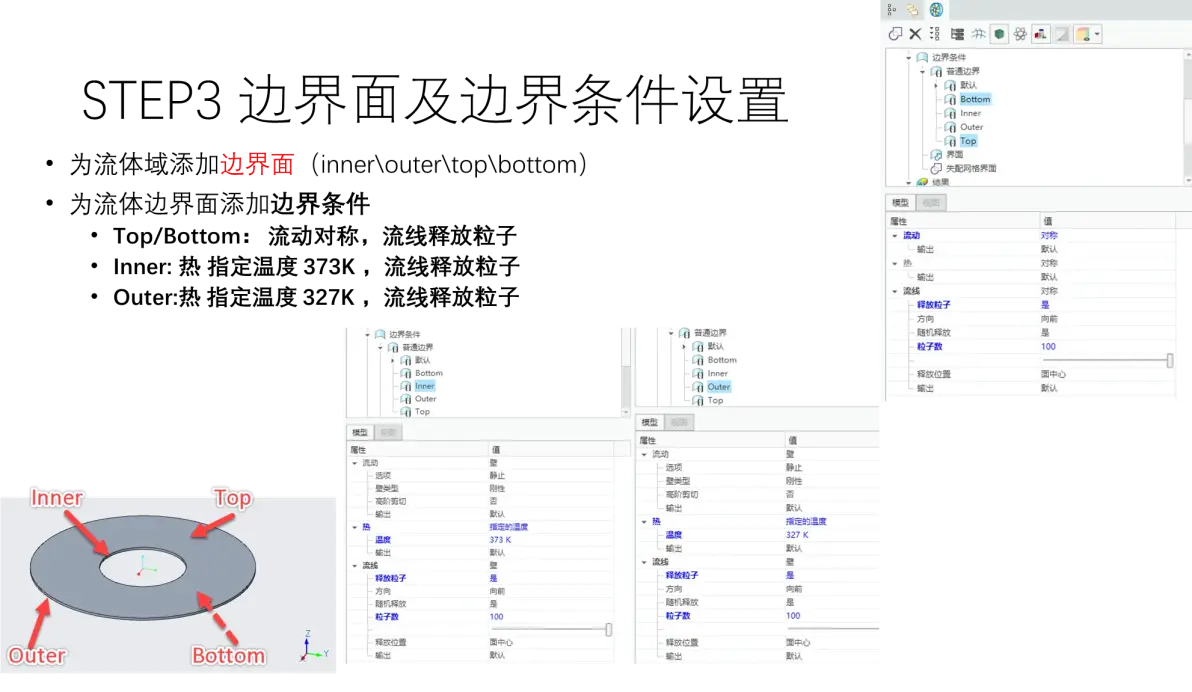

案例几何如图所示。两个同心圆管，其中内管半径17.8 mm，温度373K，外管半径46.25 mm，温度327 K。

两管道间的环形空间内介质粘度3.548e-05 Pa.s，比热1005 J/kg-K，热传导系数0.02614 W/m-K，密度考虑为不可压缩理想气体。研究管道竖直轴线上速度分布（图中的Top与Bottom）

流体属性

工作条件

密度 = 理想气体或空气

黏度 = 3.54822 x 10-5 Pa-s

比热1008 J/kg-K

热传导系数0.02967 W/m-K

R1 = 17.8 mm

T1 = 373 K

R2 = 46.25 mm

T2 = 327 K

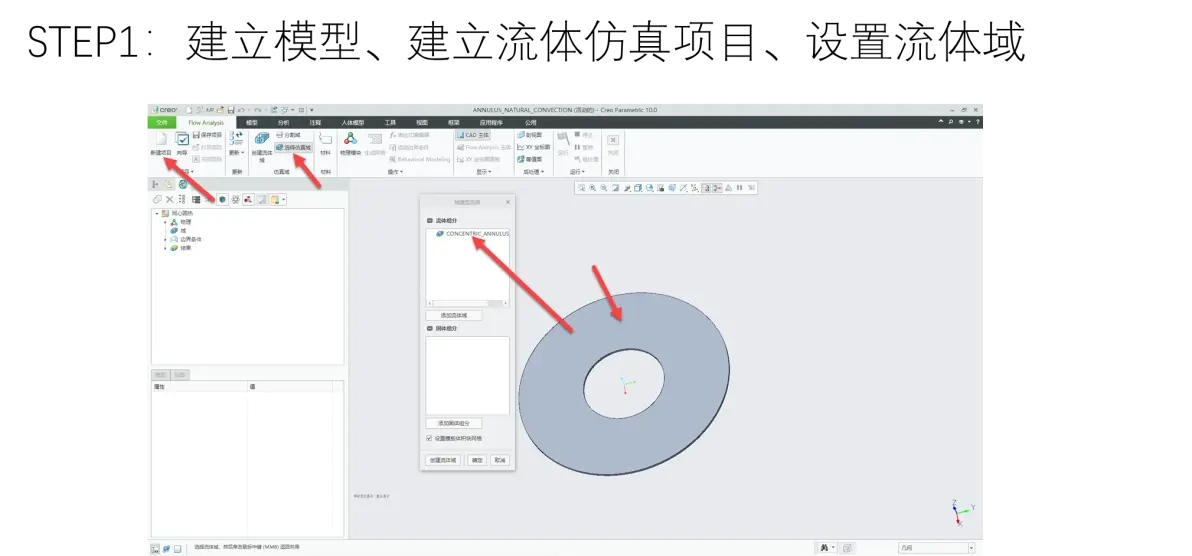

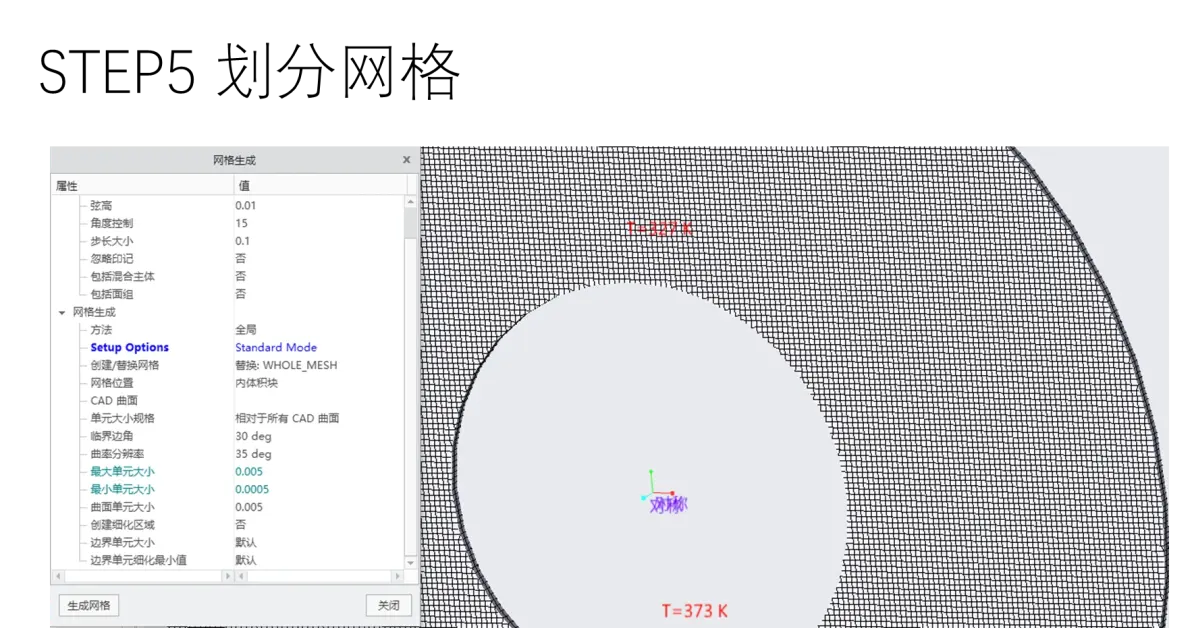

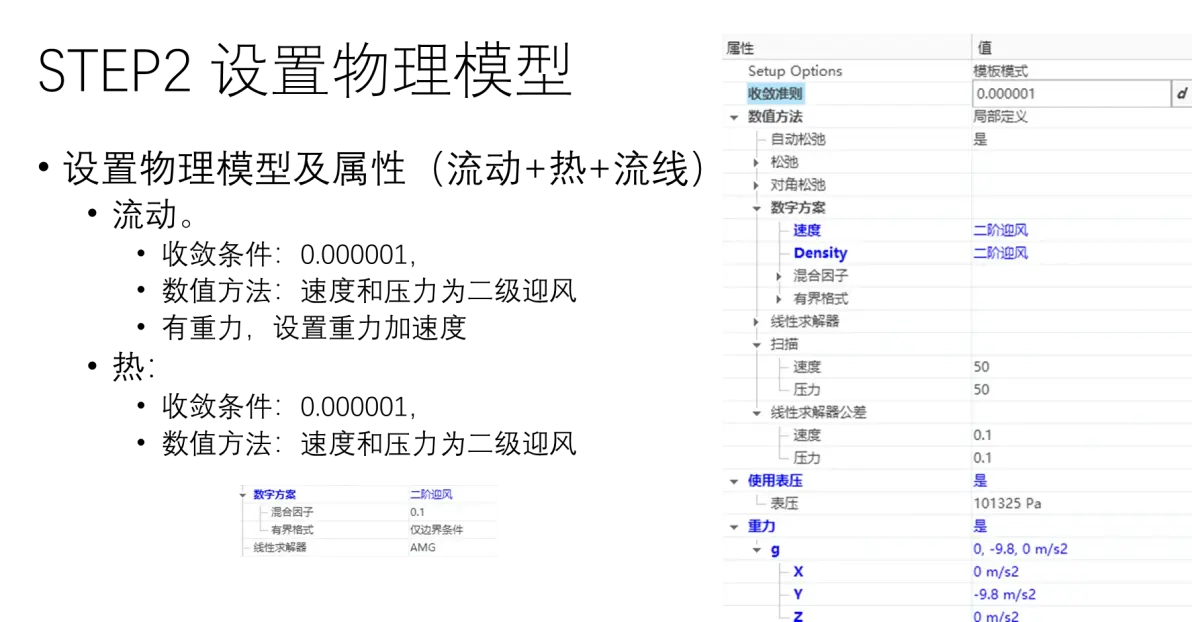

以下为CREO Flow Analysis设置步骤：
