1、Celsius E/T Co-Simulation操作

1.1 完成Celsius E/T Co-Simulation的电源设置与热设置的一系列操作

1.2 在Simulation栏选择Set up Thermal Simulation，点击Generate simplified CFD Model.勾选Generate CFD Model。

1.3 点击Start Simulation，在本地目录下面生成CFD模型。

2、打开Celsius™ CFD仿真

2.1在Windows 10平台上，可以启动Celsius™ Thermal Solver 从Windows“开始”菜单中选择Cadence System Analysis Sigrity 2022.1>Celsius，即可应用热解算器。

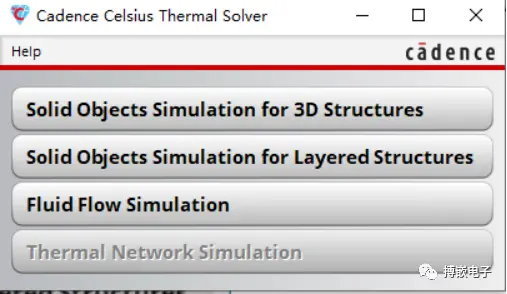

2.2 在Cadence Celsium Thermal Solver窗体中选择“Fluid Flow Simulation”按钮。将显示Fluid Flow Simulation用户界面。

2.3 如果显示“选择许可证”窗口，请单击Celsius Thermal Solver的复选框，然后单击“关闭”。

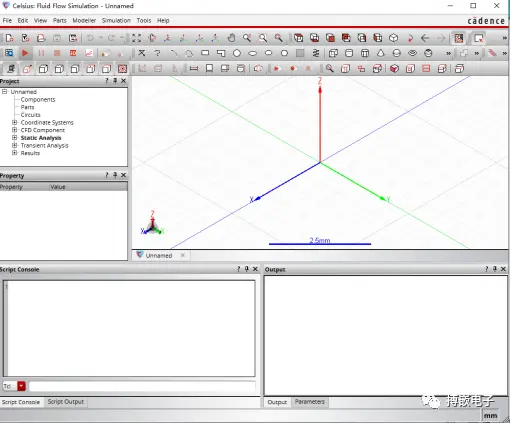

将显示Fluid Flow Simulation应用程序。

3、导入模型参数

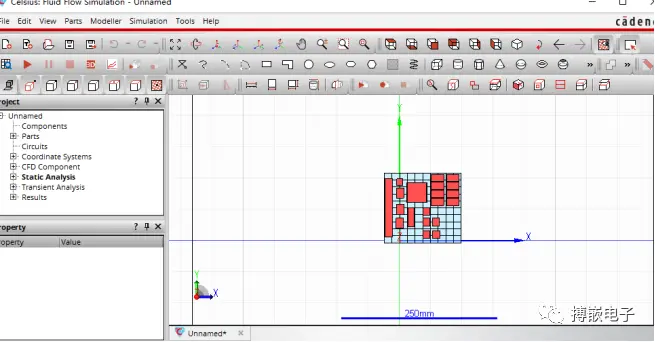

3.1 选择“Modeller”,点击“Import simplified Model”

3.2 设置仿真区域，选择CFD Component下面所有Chassis，勾选“Installed”。

备注：如果仿真区域不在中心，调整Chassis坐标，将仿真区域调整居中。

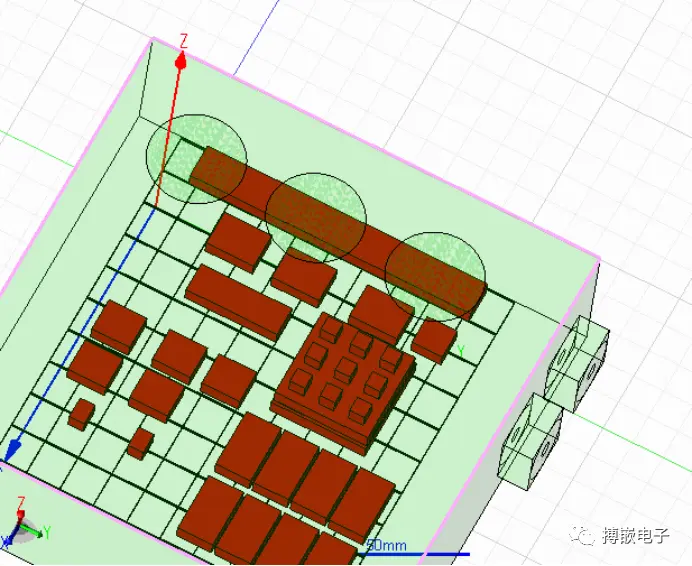

3.3 添加风扇与开窗

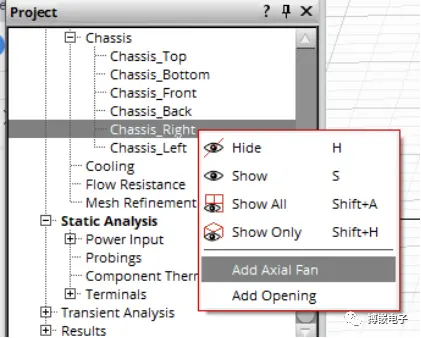

3.3.1 在Chassis_Right 右击选择Add Axial Fan，添加相关数据。

3.3.2 在Chassis_Top 右击选择Add Opening,添加开窗数据。

4、运行分析

4.1 另存文档，设置仿真条件，开始仿真。

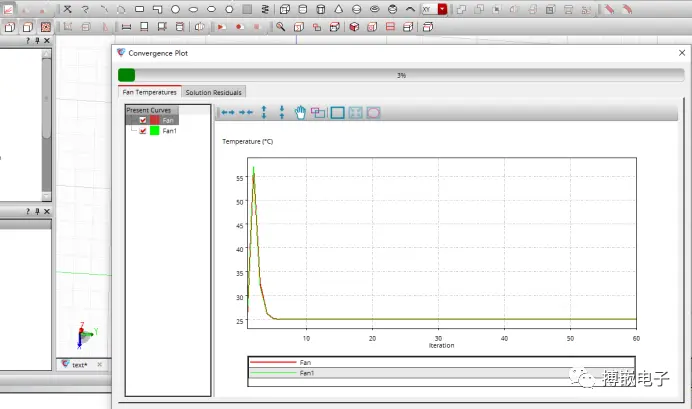

4.2 点击Convergence Plot，查看仿真进程。
