问题介绍：

前仿真没问题，抽取寄生类型R+C+Cc进行后仿真，出现输出波形或者其他数据异常；

解决方法：

一、查看仿真设置

1.仿真器的类型选择（aps\spectre X等等）及精度（是否有override覆盖精度情况或者MX精度是否足够）问题；

2.仿真设置精度以及仿真是否额外设置了其他的参数（最好重新建立仿真设置文件，去除其他影响，比如tran仿真不要设置cmin，应当保持默认空）；

3.如果前两个仍不确定，可以保存仿真结果不同的网表，继而命令行利用gvimdiff 指令对比前后仿生成的网表文件，查看是否存在参数设置区别。

二、不同寄生抽取类型的后仿结果确定原因

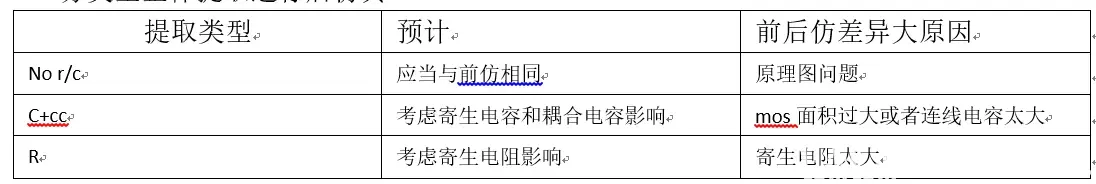

1.分类型整体提取进行后仿真

通过不同抽取类型的后仿结果对比，可以确定异常引起的原因：寄生电容、寄生电阻或者原理图问题。

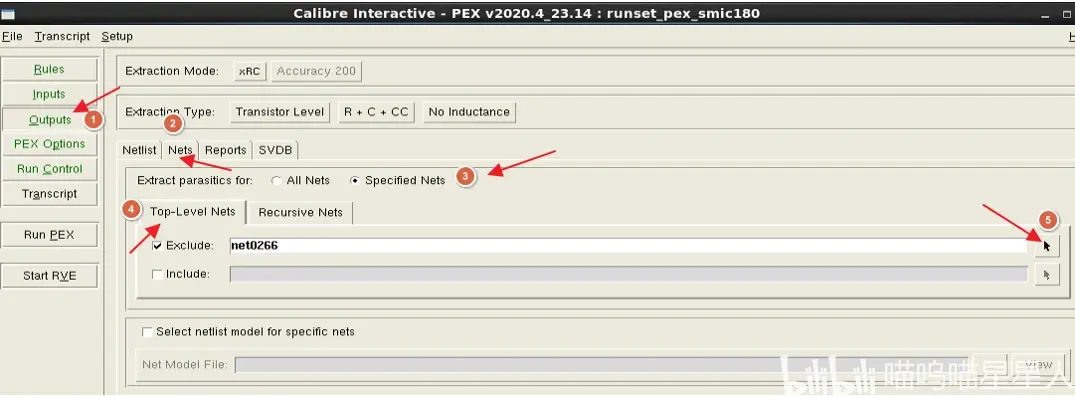

2.过滤部分net提取（同时结合R/C/Cc的不同提取类型）

步骤5点击后，在原理图选择相关线网，选中后会有颜色变化（选不中请点击o更改网格大小），然后根据提示点击ctrl+c快捷键则完成选中。定位到连线原因，对版图调整。
