Ansys Zemax OpticStudio2025 R2关键功能

NSC成像设计

NSC序列选择器-具有可视化序列生成器的完整功能

问题解决：新的可视化序列生成器和路径分析集成，可在非序列工作流程中实现更直观的控制和更高的效率，允许用户使用特定光线序列跟踪、分析和管理复杂的射线路径。

行业：航空航天与国防、医疗保健、汽车、高科技

Ansys产品工作流程：多种

目标受众：光学工程师、光学系统设计师

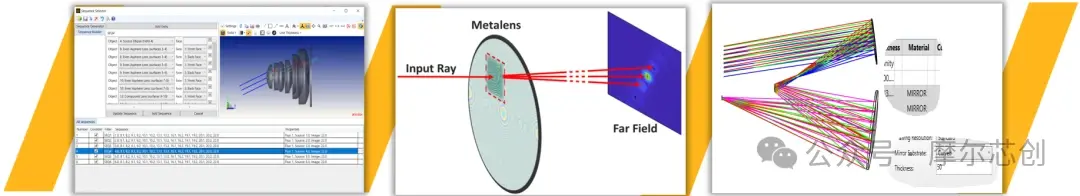

Ansys Optics跨产品工作流程（一）

Metalens WFT（超透镜窗口傅里叶变换）-快速模式和自定义窗口大小

问题解决：使用Metalens DLL中的全新快速模式加速Metalens光线追踪，并通过用户自定义窗口大小实现精确控制。

行业：航空航天与国防、医疗保健、汽车、高科技

Ansys产品工作流程：Ansys Zemax OpticStudio

目标受众：光学工程师/系统设计师/光子工程师

Ansys Optics跨产品工作流程（二）

将光学设计导出至Speos-增强反射系统支持

问题解决：扩展对反射镜、离轴表面和复杂孔径的支持，从而实现先进光学系统的精确导出。

行业：航空航天与国防、医疗保健、汽车、高科技

Ansys产品工作流程：Ansys Speos

目标受众：光学系统设计师/光学工程师/光机工程师

Ansys Zemax OpticStudio2025 R2新功能

面向制造的真实相机设计

• MPVT功能增强-支持同轴镜
• 扩展ISOX操作数中的单位支持

NSC成像设计

• NSC序列选择器
• 高保真度转换为NSC网格垂度

多物理场工作流程

• STAR多物理场数据集的标题

Ansys Optics跨产品工作流程

• 将光学设计导出至Speos的增强功能
• Metalens WFT-快速模式和用户自定义窗口大小

生产力增强

• 布局和分析的可自定义水印显示
• OpticStudio版本更新了地址设置
• 离焦FFT MTF–现已支持多线程

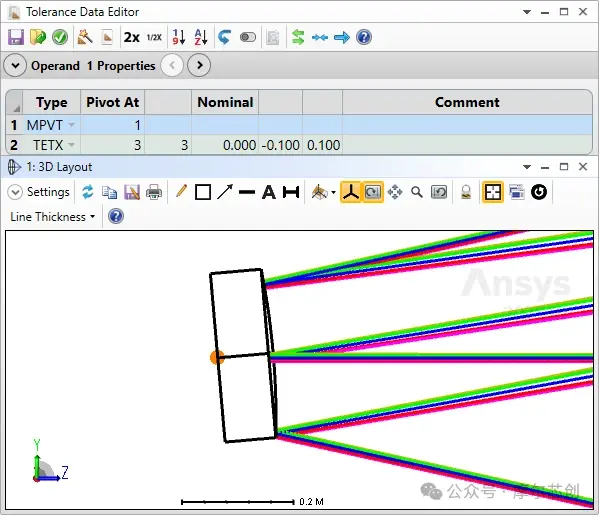

MPVT操作数增强–支持同轴反射镜（Premium和Enterprise）

• MPVT是25 R1版本新增的公差操作数
• -它可以指定元件旋转的机械中心
• MPVT操作数现在除了透镜外，还支持同轴反射镜
• 中心点可以放置在反射镜表面、边缘或中心
• -带有描述性中心点名称的下拉菜单无需参考反射镜公差的数字代码
• 可以考虑反射镜基底以确保精确建模
• 扩展MPTV在光机公差分析中的应用
• -简化具有复杂安装的反射系统的设置
•

拓展ISOX操作数中的单位支持（所有版本）

• ISOA、ISOB、ISOC和ISOD操作数现在支持纳米、光圈或微米为单位
• 提高对表面形状不规则性进行公差评估时的灵活性
• -选择最符合您设计或制造需求的单位
• 所选单位会反映在ISO元件图A(B/C)注释中
• -提高文档和生产交接的清晰度和一致性

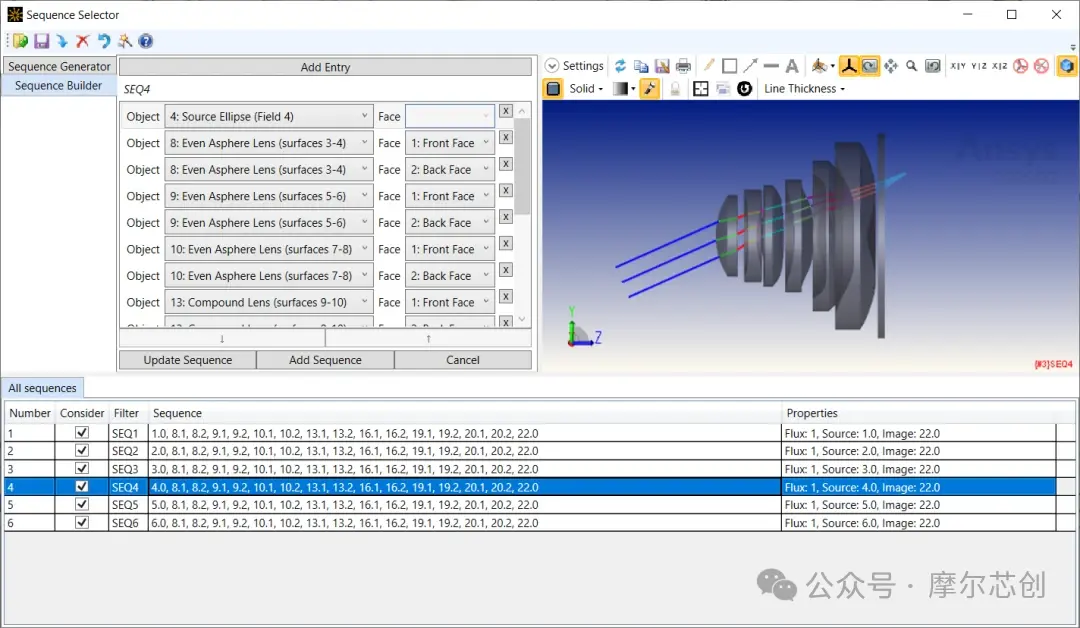

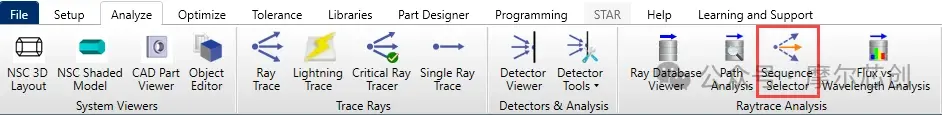

NSC序列选择器–现已具备完整功能（Premium和Enterprise）

• 集成到光线追迹分析组
• 包含用于编辑和创建的全新可视化序列生成器
• 序列生成器现支持路径分析的输入
• -避免重新处理大型光线文件，从而节省时间
• 支持特定光线序列，实现可重复分析
• -非常适合分析杂散光、鬼影和多次反射
• 应用：手机摄像头、VR/MR、HUD、立方体卫星
•

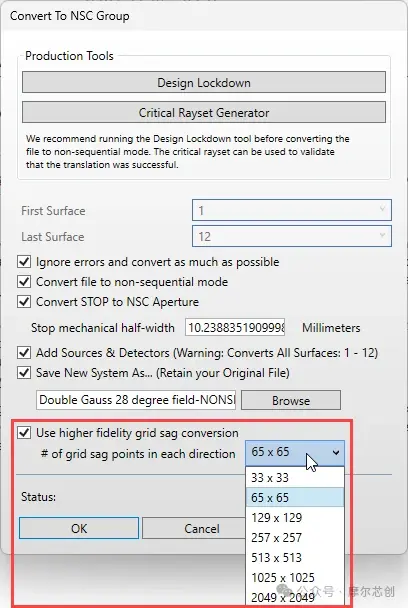

NSC网格矢高表面的高保真转换（所有版本）

• 转换方法更新为双三次插值
• 转换为NSC组工具新增分辨率设置
• -用户可以选择33×33至2049×2049采样率
• 转换过程中实现更精确的表面特征
• 尤其适用于陡坡和精细表面特征
• 提高非序列模拟中的建模精度
•

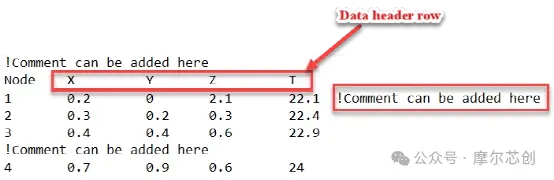

STAR多物理数据集的标题（Enterprise）

• 为STAR中使用的FEA数据集添加标题和注释
• -提高数据集的可读性、结构和可追溯性
• 整理和注释数据，使其更易于解读
• -改善协作和长期可维护性
• 简化与STAR多物理场数据加载器的集成
• -有助于确保数据集记录完整且易于解读
•

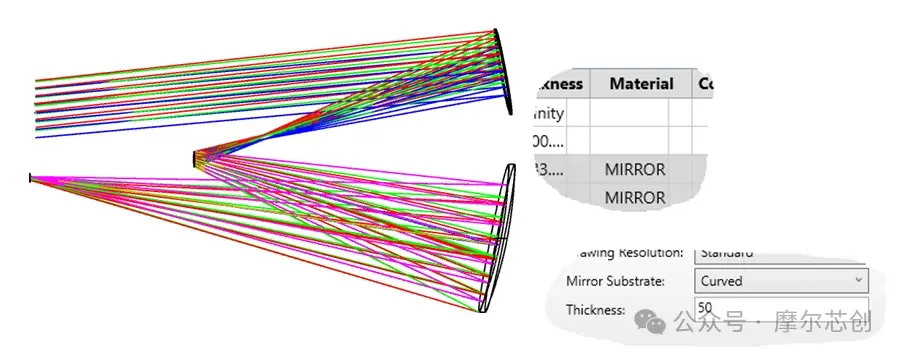

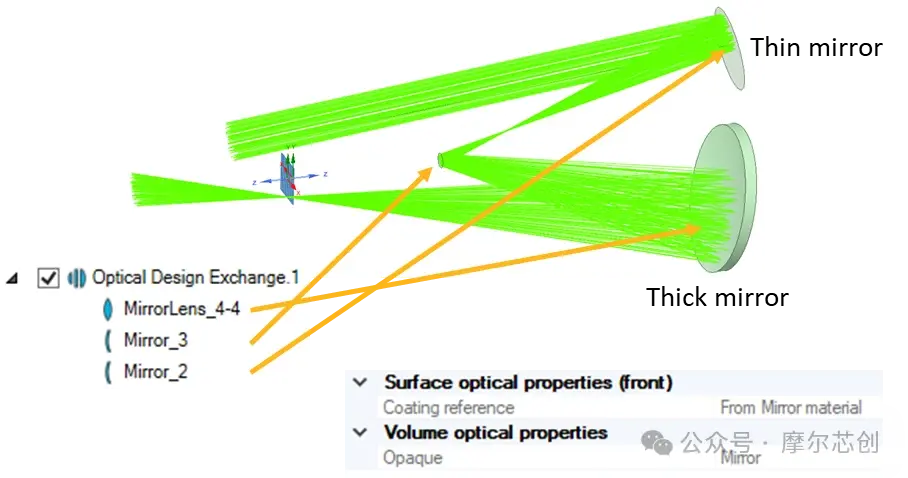

将光学设计导出至Speos增强功能（所有版本）

• 扩展了物体和曲面支持
• -离轴圆锥自由曲面
• -NSC离轴镜、双圆锥泽尼克透镜
• 已支持曲面和物体的镜面版本
• -镜面可导出为不透明体，并带有涂层表面属性
• -镜面基底参数支持厚镜面几何形状
• -保留涂层数据以保持光学精度
• 现在可以正确导出圆形、矩形、椭圆形和偏心孔径
• -适用于序列和非序列系统
• 坐标断点增强功能
• -支持放置在材料外部的SEQ坐标断点
• -支持更精确的楔形和离轴组件建模
•
•

Metalens WFT-快速模式和用户定义窗口大小（所有版本）

• 超透镜DLL中新增WFT计算模式
• 快速模式为典型设计提供显著更快的性能
• 非常适合具有解析相位分布的超透镜（例如Binary2）
• 保留原有WFT方法用于验证和特殊情况
• 窗口大小现在可由用户配置
• 推荐用于多色系统和大视场分析
•

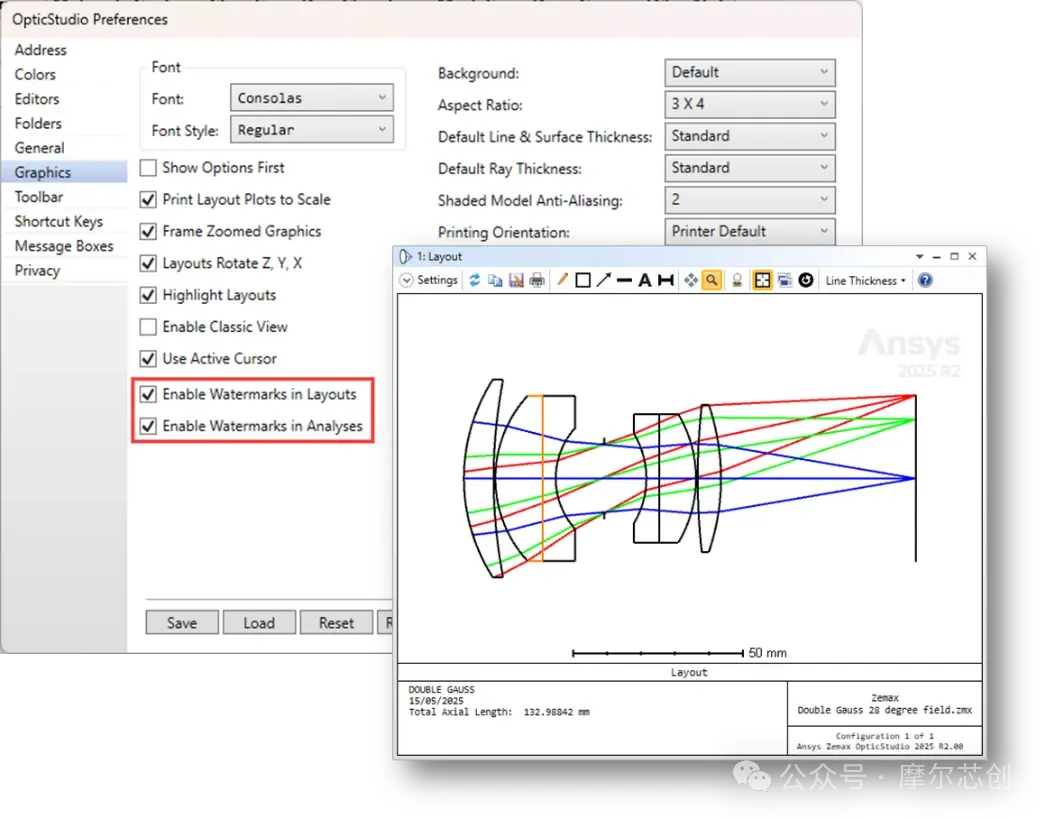

视图和分析的可定制水印显示（所有版本）

• 水印在布局和分析窗口中显示版本
• 新增设置，允许用户在OpticStudio偏好设置中禁用水印
• 有助于减少多窗口或停靠视图中的视觉混乱
• -提高屏幕截图、演示文稿和出版物的清晰度
•

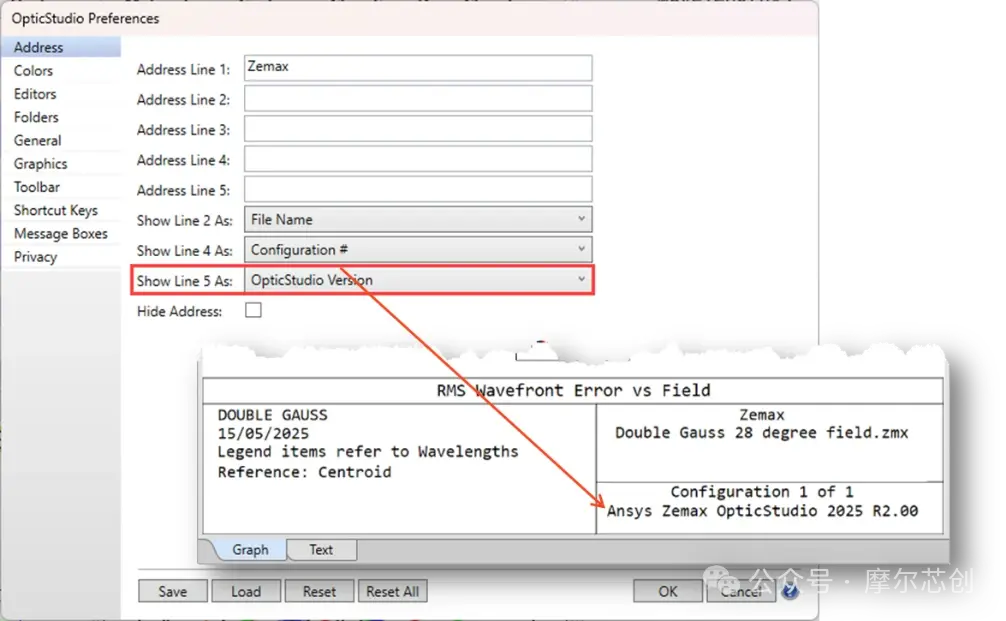

OpticStudio版本选项中的地址栏设置更新（所有版本）

• 地址下拉菜单新增“OpticStudio Version”选项
• 使用动态版本信息注释绘图
• -补充现有选项，例如自定义文本、文件名和配置编号
• 避免因过时的硬编码版本号而造成混淆
• -有助于长期保持绘图标签清晰准确
•

离焦FFT MTF：多线程性能改进（所有版本）

• 离焦FFT MTF分析性能显著提升
• 多线程加速计算，尤其适用于复杂系统
• -缩短包含多个离焦步骤或光线瞄准的设计的运行时间
• -改进可随系统复杂度扩展，有利于现代工作流程
•

示例：Cooke Triplet采用多色光和15个离焦步骤，显著提升了速度

修复50多个错误，提高稳定性和性能

• 修复了50多个问题，比以往任何版本都多
• 改进涵盖序列和非序列工作流程、多物理场、公差、用户界面和集成
• 增强了稳定性、可靠性和日常可用性
• 大多数修复直接针对客户反馈和支持案例
• 提供更流畅、更可靠的设计体验
•
