ANSYS有限元应力分析步骤、避坑指南

同样的结构、同样的螺栓，为什么预紧力多拧半圈，结构刚度就天差地别？

很多工程师用ANSYS做预紧力模拟，往往只记住了操作步骤，把“拧紧”当作最终目的，却忽略了背后的“为什么”。结果就是，仿真做得再漂亮，也与实际工程脱节。

其实，预紧力从来不是“拧紧就行”。它是悄然决定结构刚度、守护设备安全的核心关键。而ANSYS Pretension功能，正是帮助我们精准捕捉这种微妙影响的“利器”。

今天，我们不堆砌复杂的操作步骤，而是重点讲透底层逻辑 + 拆解工程案例，让你真正理解预紧力模拟的核心价值，做到不仅会操作，更懂其所以然。

01 底层原理：预紧力到底如何“操控”结构刚度？

这是理解一切的基石。我们不谈复杂的公式，用一个清晰的因果链让你豁然开朗。请记住下面这个逻辑，就能吃透本质：

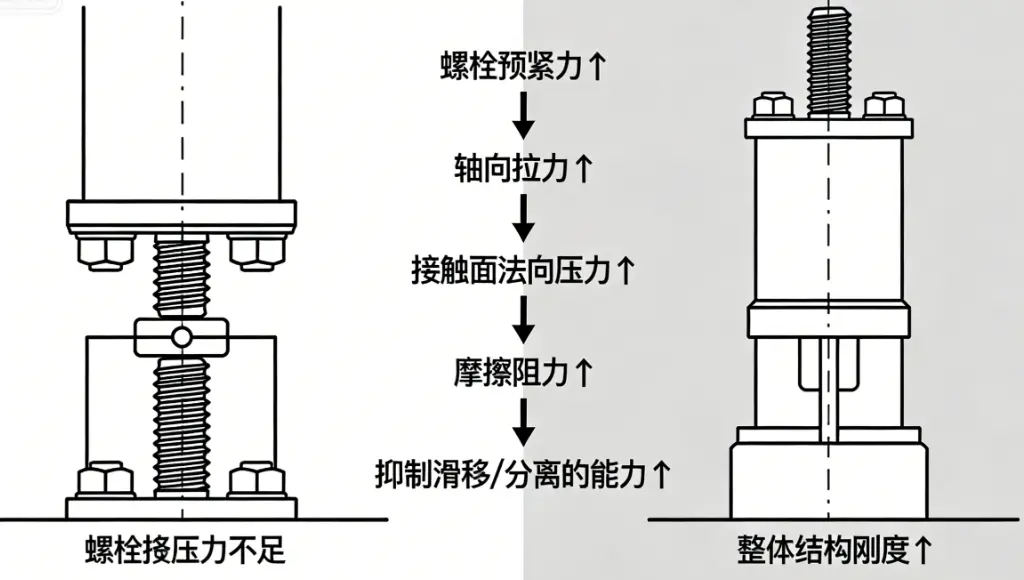

螺栓预紧力 ↑ → 轴向拉力 ↑ → 接触面法向压力 ↑ → 摩擦阻力 ↑ → 抑制滑移/分离的能力 ↑ → 整体结构刚度 ↑

这个过程，就是预紧力影响结构刚度的核心秘密。

简单来说，拧紧螺栓就像给结构内部“打了一剂强心针”：

1. 产生拉力：螺栓被拉伸，产生轴向拉力。
2. 施加压力：被连接件的接触面被死死压在一起，产生巨大的法向压力。
3. 提升刚度：这个压力越大，接触面的摩擦阻力就越大，越能阻止两个零件发生相对滑移或分离。而结构的“刚度”，本质上就是抵抗这种变形和滑移的能力。

这个链条的关键在于 “界面刚度”。

单独一块钢板有自身的材料刚度。但当两块板叠在一起，它们之间的接触界面就成了一道“软肋”。没有预紧力时，界面只是轻轻接触，抵抗剪切的能力几乎为零。

施加预紧力后，巨大的法向压力把两个表面压紧，微观下的凸峰被压平，真实接触面积急剧增大。这时，界面开始像一个布满微小弹簧的层，能够有效传递切向力——这就是界面刚度的来源。

当然，预紧力与刚度并非简单的线性关系，它必须在 “合理范围” 内：

• 预紧力不足：界面没有被充分压紧，刚度提升有限，容易发生滑移或分离。
• 预紧力适中：随着预紧力增加，接触面越来越“紧实”，刚度稳步上升。
• 预紧力过大：超过某个阈值后，刚度提升趋于饱和，甚至可能引发螺栓屈服或被连接件压溃，导致结构失效。

理解这个关系，才能在设计时找到那个“黄金预紧力”。

一个通俗易懂的类比：拧紧矿泉水瓶盖

• 预紧力不足：瓶盖松松垮垮，轻轻一拧就打转（刚度低，发生“滑移”）。
• 预紧力适中：瓶盖被牢牢固定，需要用力才能拧开（刚度高，抵抗“变形”）。
• 预紧力过大：“咔吧”一声，瓶盖螺纹拧滑了，再也盖不紧（结构失效）。

工程中的螺栓连接，就是这个道理的放大版。

02 工程意义：为什么一定要模拟预紧力？

很多人觉得“凭经验拧紧就行”，直到出现工程问题才追悔莫及。预紧力模拟，本质上是“提前规避风险，优化设计方案”的预防针。

案例1：法兰连接——预紧力不足，泄漏在所难免

在化工、管道工程中，法兰连接的核心要求是绝对密封。如果设计时只关注螺栓规格，而忽略预紧力大小，会怎样？

某化工厂的管道法兰，设计时按经验给了预紧力。运行一段时间后，法兰面开始泄漏。拆检发现：预紧力不足导致接触面压力不够，在内部压力作用下，法兰面微张，密封失效。这正是典型的预紧力不足导致的密封失效——连接刚度不足，接触面分离，介质外泄。如果预紧力过大，又可能导致垫片压溃或螺栓屈服。

代价：轻则影响生产，重则引发重大安全事故。

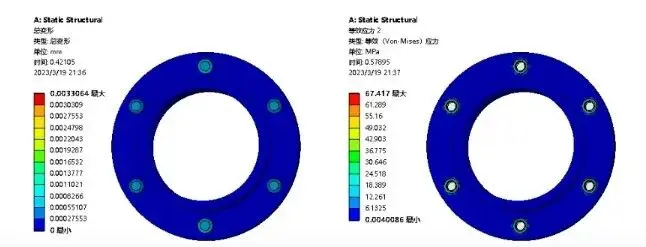

ANSYS能做什么？通过Pretension功能模拟不同预紧力下的接触压力分布，可以精准计算出不同预紧力下，法兰接触面的压力分布情况。工程师可以据此找到既能保证密封、又不至于压坏垫片的最优预紧力范围，实现真正的“精准设计”。

案例2：设备底座螺栓——预紧力不均，设备提前“寿终正寝”

机床、泵体等设备的底座，通常由多颗螺栓固定。如果每颗螺栓的预紧力不一致，会导致什么后果？

一台大型风机，底座由多个地脚螺栓固定。安装时工人用普通扳手凭感觉拧紧。开机后振动超标，分析发现：各螺栓预紧力不均，导致底座刚度分布不对称，局部刚度不足引发共振。预紧力不均匀带来的不仅是静态刚度问题，更会影响结构的振动特性——刚度分布不均，模态振型改变，共振风险上升。长期运行下，疲劳损伤累积，最终可能导致结构失效。

代价：高昂的设备维修成本和停产损失。

ANSYS能做什么？通过仿真，我们可以模拟每颗螺栓的预紧力分布，分析不同拧紧顺序和预紧力大小对整体刚度的影响。通过仿真确定扭矩控制精度要求，指导现场安装，从根源上减少振动，延长设备寿命。

03 ANSYS操作简化版：抓住核心逻辑，三步上手

我们不纠结于菜单细节，只讲ANSYS Pretension模拟的核心工作流，让你从原理到操作无缝衔接：

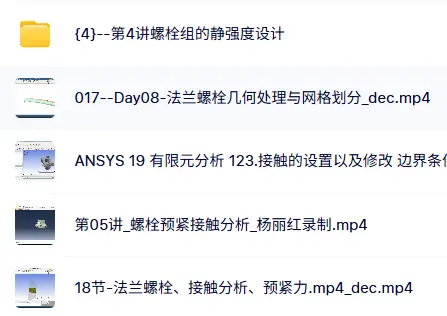

相关螺栓预紧力的视频教程放着呢，如需视频案例模型，联系助教老师哦！

教程一：网页链接​

教程二：网页链接​

教程三：网页链接​

核心原则：操作是服务于“模拟预紧力对刚度的影响”这一目的的。不用纠结于复杂的参数设置，重点看模拟结果是否符合我们前面讲的原理——预紧力合理 → 接触面压力均匀 → 结构刚度达标。

写在最后：懂原理，才是真的会模拟

ANSYS预紧力模拟本身并不难，难的是跳出“只记操作”的误区，真正理解“预紧力如何影响结构刚度”。

记住：预紧力是提升结构刚度的关键，而仿真的价值，就是让你在设计阶段就能精准掌控这个“关键”，提前规避风险，让你的结构设计更靠谱、更安全。
