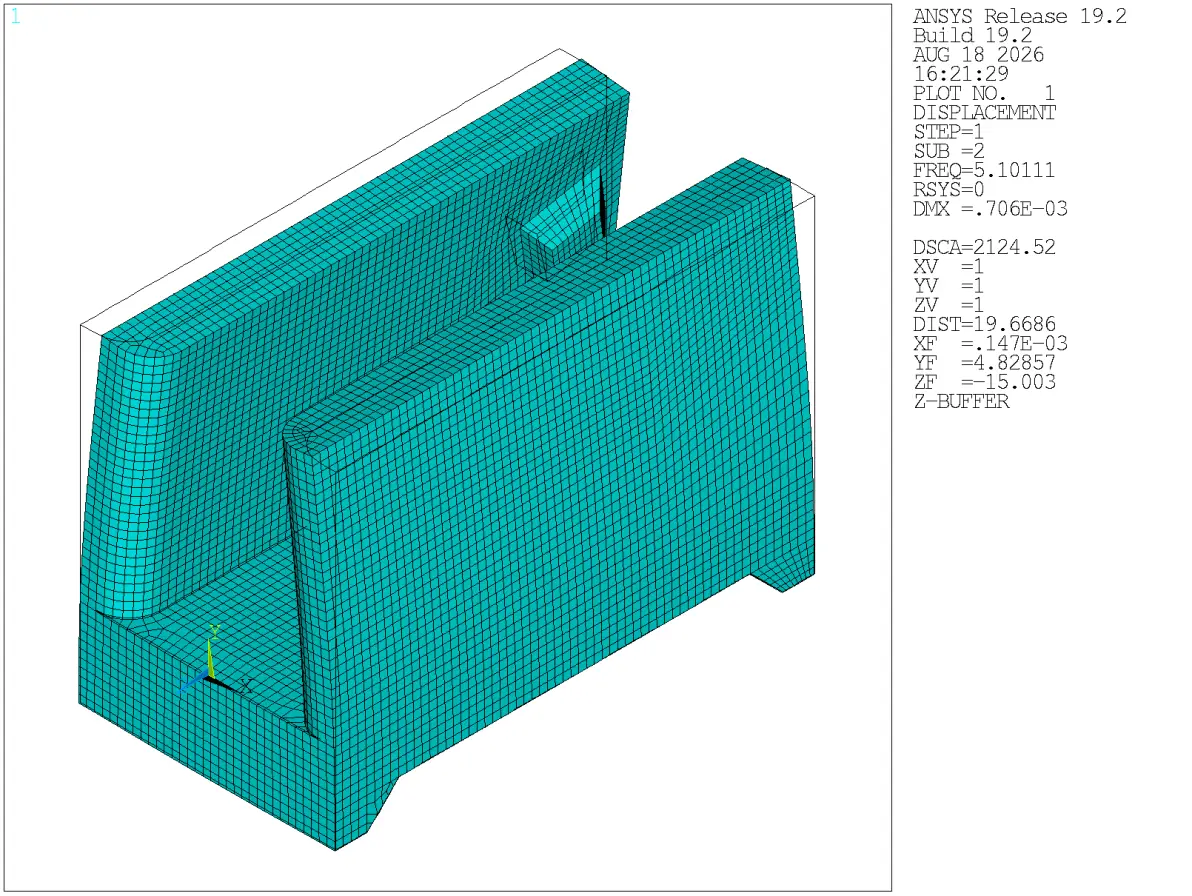

模态分析
代码块
PlainText
自动换行
复制代码
123456789101112131415161718192021222324252627282930313233343536373839404142434445464748495051525354555657585960616263646566676869707172737475767778798081828384858687888990919293949596979899100101102103104105106107108109110111112113114115116117118119120121122123124125126127128129130131132133134135136137138139140141142143144145146147148149150151152153154155156157158159160161162163164165166167168169170171172173174175176177178179180181182183184185186187188189190191192193194195196197198199200201202203204205206207208209210211212213214215216217218219220221222223224225226227228229230231232233234235236237238239240241242243244245246247248249250251252253254255256257258259260261262263264265266267268269270271272273274275276277
!---------------泄水闸室静动力计算--------------
!---------------泄水闸室静动力计算--------------
!---------------泄水闸室静动力计算--------------
!坐标原点选择在进口中心点
/CLEAR
/PREP7
!***************基本体型数据输入****************
PI = 3.1415926 !圆周率
B1=10.0 !闸室总宽度
B2=3.0 !闸墩厚度
H1=15.0 !闸墩高度
H2=3.5 !闸底板常规厚度
H3=2.0 !闸齿墙高度
B3=2.0 !闸齿墙宽度
L1=30 !闸室长度
R1=2.0 !闸墩倒角半径（半径最好和齿墙宽度、高度保持一致）
!闸门支墩相关体型数据
ALPHA=12.75 !支墩与水平方向角度
B4=2.0 !支墩宽度
H4=3.0 !支墩高度
L2=0.5 !支墩二期长度
L3=2.5 !支墩长度1
L4=2.0 !支墩长度2
!支墩定位点
AA=1.50
BB=3.3
!水位高程
GC_DIBAN=1945
GC_ZHENGCHANG=1954.44 !正常蓄水位
GC_SH=1957.49 !设计洪水位
GC_JH=1958.00 !校核洪水位
!风荷载
BEITA_Z=1.0 !高度Z的风振系数
MIU_S=1.38 !风荷载体型系数
MIU_Z=1.42 !风压高度变化系数
OMIGA_R=700 !风压，N/㎡
!浪压力(浪压力采用官厅水库计算公式）
V50=16.9 !重现期50年的最大风速
VMAX=16.9 !重现期50年的最大风速
D_FENGQU=260 !风区长度，m
!冰压力
PRES_ICE=245000 !静冰压力标准值
!各荷载作用分项系数,LF,loadFactor
LF_G=1.0 !自重荷载分项系数
LF_SG=1.0 !水重荷载分项系数
LF_JS=1.0 !静水压力荷载分项系数
LF_Y=1.2 !扬压力荷载分项系数
LF_F=1.3 !风压力荷载分项系数
LF_L=1.2 !浪压力荷载分项系数
LF_B=1.1 !冰压力荷载分项系数
FEI_CJ=1.0 !持久状况系数
FEI_DZ=0.95 !短暂状况系数
FEI_OR=0.85 !偶然状况系数
rd=1.2 !结构重要性系数
!地震作用相关参数
PGA=0.454 !峰值加速度最大值
g=9.81
Tg=0.6 !场地特征周期
beitaMAX=2.25 !按规范或者地震报告取
zita=0.07 !建筑物阻尼比
!******************单元****************
ET,1,185
!****************材料参数****************
!C30混凝土
MPTEMP,,,,,,,,
MPTEMP,1,0
MPDATA,DENS,1,,2500
MPDATA,EX,1,,3E10
MPDATA,PRXY,1,,0.167
!围岩材料
MPTEMP,,,,,,,,
MPTEMP,1,0
MPDATA,DENS,2,,0.000000000001
MPDATA,EX,2,,1E9
MPDATA,PRXY,2,,0.35
!*****************闸室几何建模*********************
/PREP7
K,1,B1/2,0,0,
K,2,-B1/2,0,0,
K,3,B1/2+B2,0,0,
K,4,-(B1/2+B2),0,0,
K,5,B1/2,0,-L1,
K,6,-B1/2,0,-L1,
K,7,B1/2+B2,0,-L1,
K,8,-(B1/2+B2),0,-L1,
LSTR,2,6
LSTR,6,8
LSTR,8,4
LSTR,4,2
LSTR,1,5
LSTR,5,7
LSTR,7,3
LSTR,3,1
LFILLT,4,1,R1, ,
LFILLT,8,5,R1, ,
AL,2,3,4,9,1
AL,8,10,5,6,7
LSTR,9,11
LSTR,6,5
AL,11,10,5,12,1,9
VEXT,1, , ,0,H1,0,,,,
VEXT,2, , ,0,H1,0,,,,
VEXT,1, , ,0,-H2,0,,,,
VEXT,2, , ,0,-H2,0,,,,
VEXT,3, , ,0,-H2,0,,,,
!***********齿墙建模***********
K,39,B1/2+B2,-H2,-2*B3,
K,40,B1/2+B2,-(H2+H3),0,
K,41,B1/2+B2,-(H2+H3),-B3,
LSTR,40,41
LSTR,41,39
LSTR,39,28
LSTR,28,40
AL,65,66,67,68
VEXT,35, , ,-(B1+2*B2),0,0,,,,
FLST,2,2,3,ORDE,2
FITEM,2,28
FITEM,2,32
KWPAVE,P51X
CSYS,4
VSYMM,Z,6, , , ,0,0
!***********闸门支座建模***********
KWPAVE, 13
K,54,0,-BB,AA
KWPAVE, 54
WPRO,,ALPHA,
K,55,0,0,L2+L3+L4
K,56,B4,0,L2+L3+L4
K,57,B4,0,L4
A,54,55,56,57
CSYS,4
VEXT,47, , ,0,-H4,0,,,,
KWPAVE,13,21
VSYMM,X,8, , , ,0,0
CSYS,0
VGLUE,ALL
!***********对模型进行切割***********
WPCSYS,-1,0
KWPAVE, 39
VSBW,ALL
KWPAVE, 17
VSBW,ALL
KWPAVE, 48
VSBW, 6
VSBW, 7
VSBW, 3
KWPAVE, 55
VGLUE,ALL
NUMMRG,ALL, , , ,LOW
NUMCMP,ALL
wpof,,,3
VSBW, 15
VSBW, 16
VSBW, 4
VSBW, 2
VSBW, 6
KWPLAN,-1, 54, 55, 56
VSBW, 25
VSBW, 26
KWPAVE, 58
VSBW, 30
VSBW, 31
VGLUE,ALL
NUMMRG,ALL, , , ,LOW
NUMCMP,ALL

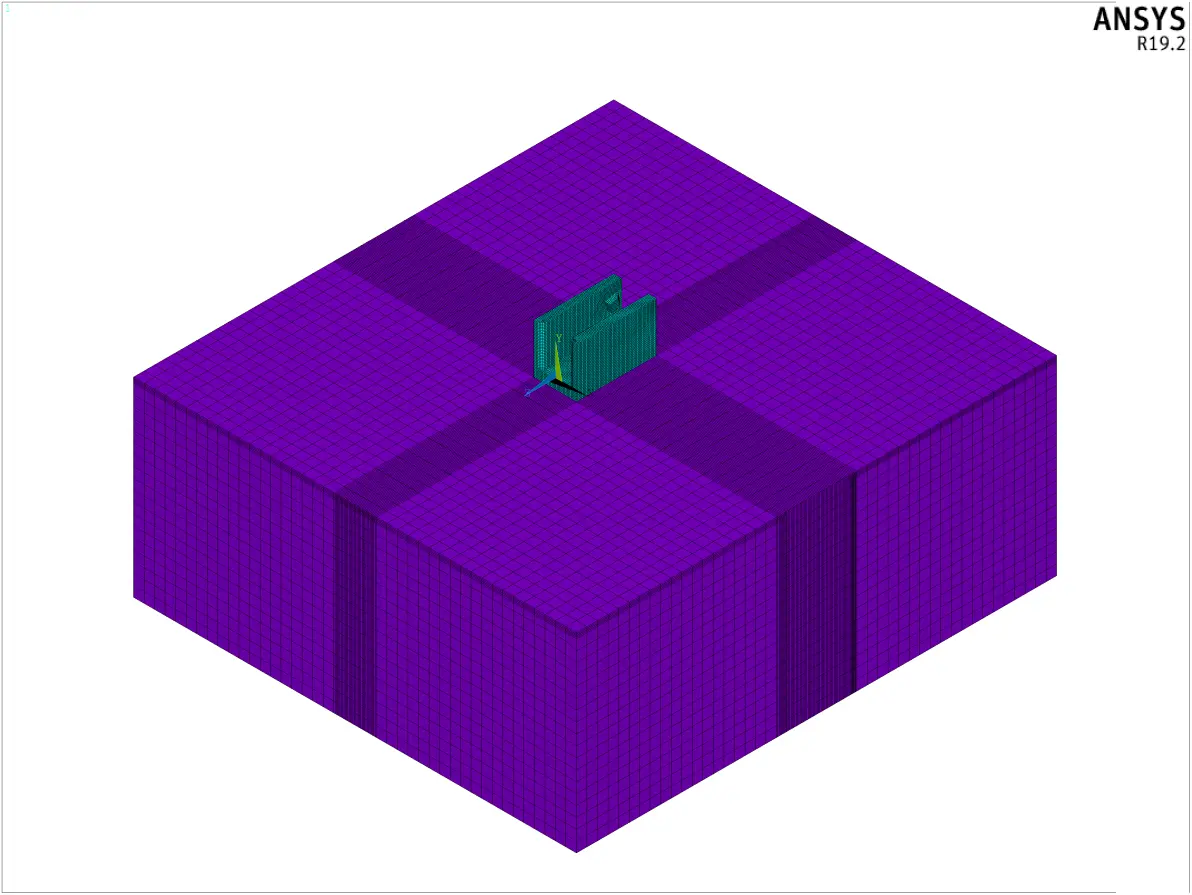

!*****************围岩几何建模*********************
VEXT,35, , ,0,-5.5*H1,0,,,,
VEXT,68, , ,0,-5.5*H1,0,,,,
VEXT,126, , ,0,-5.5*H1,0,,,,
VEXT,40, , ,0,-5.5*H1,0,,,,
VEXT,125, , ,0,-5.5*H1,0,,,,
VEXT,84, , ,0,-5.5*H1,0,,,,
VEXT,74, , ,0,-5.5*H1,0,,,,
VEXT,128, , ,0,-5.5*H1,0,,,,
VEXT,63, , ,0,-5.5*H1,0,,,,
VEXT,41, , ,0,-5.5*H1,0,,,,
VEXT,105, , ,5*H1,0,0,,,,
VEXT,102, , ,5*H1,0,0,,,,
VEXT,151, , ,5*H1,0,0,,,,
VEXT,156, , ,5*H1,0,0,,,,
VEXT,165, , ,5*H1,0,0,,,,
VEXT,170, , ,5*H1,0,0,,,,
VEXT,59, , ,5*H1,0,0,,,,
VEXT,193, , ,5*H1,0,0,,,,
VEXT,203, , ,5*H1,0,0,,,,
VEXT,60, , ,-5*H1,0,0,,,,
VEXT,195, , ,-5*H1,0,0,,,,
VEXT,201, , ,-5*H1,0,0,,,,
VEXT,188, , ,-5*H1,0,0,,,,
VEXT,183, , ,-5*H1,0,0,,,,
VEXT,103, , ,-5*H1,0,0,,,,
VEXT,106, , ,-5*H1,0,0,,,,
VEXT,160, , ,-5*H1,0,0,,,,
VEXT,153, , ,-5*H1,0,0,,,,
VEXT,235, , , 0,0,-5*H1,,,,
VEXT,62, , ,0,0,-5*H1,,,,
VEXT,250, , , 0,0,-5*H1,,,,
VEXT,245, , , 0,0,-5*H1,,,,
VEXT,200, , ,0,0,-5*H1,,,,
VEXT,262, , ,0,0,-5*H1,,,,
VEXT,281, , , 0,0,5*H1,,,,
VEXT,67, , ,0,0,5*H1,,,,
VEXT,208, , , 0,0,5*H1,,,,
VEXT,289, , , 0,0,5*H1,,,,
VEXT,154, , ,0,0,5*H1,,,,
VEXT,217, , ,0,0,5*H1,,,,
VGLUE,ALL
KWPAVE,264
WPCSYS,-1,0
WPOFF,0,-5*H1,0
wpro,,-90.000000,
VSBW,ALL
VSEL,S,LOC,Y,-6*H1,-5*H1
ALLSEL,BELOW,VOLU
VDELE,ALL, , ,1
ALLSEL,ALL
VPLOT
VDELE, 23, , ,1
VEXT,86, , ,0,-H3,0,,,,
VEXT,88, , ,0,-H3,0,,,,
VEXT,92, , ,0,-H3,0,,,,
VGLUE,ALL
VDELE, 64, , ,1
VDRAG, 209, , , , , , 300
VDRAG, 227, , , , , , 225
VDRAG, 230, , , , , , 240
VGLUE,ALL
!*****************划分网格*******************
VATT, 1, ,1,0
LESIZE,ALL,B2/6, , , , , , ,1
VSWEEP,53
VSWEEP,50
VSWEEP,45
VSWEEP,66
VSWEEP,21
VSWEEP,17
VSWEEP,14
VSWEEP,13
VSWEEP,19
VSWEEP,20
VSWEEP,28
VSWEEP,27
VSWEEP,2
VSWEEP,4
VSWEEP,16
VSWEEP,29
VSWEEP,1
VSWEEP,3
VSWEEP,5
VSWEEP,9
VSWEEP,10
VSWEEP,12
VSWEEP,24
VSWEEP,26
VSWEEP,31
VSWEEP,6
VSWEEP,7
VSWEEP,11
VSWEEP,18
VSWEEP,15
VSWEEP,30
VSWEEP,32
VSWEEP,25
VSWEEP,8
ALlSEL,ALL
VATT, 2, , 1, 0
LESIZE,all, , ,-1, ,1
LESIZE,all,4, , , , , , ,1
VSWEEP,all
!!*****************前处理完成*******************
