一般是铺层方向没给参考坐标系,复合材料壳单元默认用单元的局部坐标,局部坐标的1轴方向跟网格划分时的种子方向有关,不指定参考轴的话每块板的铺层方向都是乱的,assign material orientation里选datum coordinate system或者用离散参考轴,把基准轴的方向定死,铺层角度才准。
复合材料属性在property里create material,mechanical→elasticity→lamina,填E1 E2 Nu12 G12 G13 G23,这六个是基础,热膨胀用expansion→orthotropic,alpha11 alpha22,密度7.85e-9如果是碳纤维环氧大概1.6e-9,强度用hashin damage,纤维拉伸压缩、基体拉伸压缩四个强度值,损伤演化用energy或者displacement,断裂能碳纤维大概0.1到0.5N/mm,这些数从材料供应商的datasheet里扒。
铺层用composite layup,壳单元用conventional shell或者continuum shell,前者算得快但对层间应力不准,后者厚板用,每层厚度0.125mm到0.2mm,铺层顺序比如[0/90/±45]s,对称铺层能减少固化变形,abaqus里symmetric选项直接勾,层数多的话用continuous fiber angle或者用离散坐标系,每个铺层单独指定材料、厚度、角度,角度是相对于参考轴的,参考轴在assembly里用datum定义。

实体复合材料用solid element加composite section,每层一个积分点,C3D8R或者C3D8I,层间界面用cohesive element,COH3D8,牵引-分离本构,损伤起始用quadratic traction或者maxs,断裂能用BK准则,法向强度和切向强度从界面剪切试验里拿,碳纤维环氧的mode I断裂能大概0.2到0.3N/mm,mode II大概0.6到1.0N/mm,粘性系数给1e-5到1e-3帮助收敛。

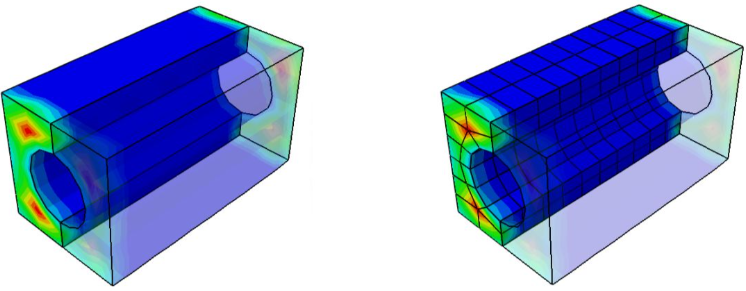

网格划分壳单元用S4R或者SC8R,S4R是减缩积分沙漏控制默认,四边形的长宽比控制在2以内,翘曲角小于5度,实体单元用C3D8R或者C3D8I,厚度方向每层至少一个单元,如果层数超过20层,用连续壳SC8R更合适,网格量少一半,复合材料网格不要用tet,退化单元在弯曲时太硬,结果偏刚。
边界条件加在参考点上用coupling,载荷用pressure或者集中力,显式分析用general contact,层间用cohesive contact或者直接tie,tie的话界面刚度过高,分层起始载荷偏大,建议用cohesive element或者contact with cohesive behavior,输出勾上status和SDEG看损伤演化,还有strain和stress。
后处理用section point看每一层的应力,壳单元有5个积分点,顶层底层和中面,看纤维方向应力S11和基体方向S22,hashin损伤的起始和演化用DAMAGEFT和DAMAGEFC,值到1表示完全失效,失效模式用HSNFTCRT和HSNFCCRT分别看纤维拉伸和压缩,基体的用HSNMTCRT和HSNMCCRT,分层的用CSDMG或者cohesive的QUADSCRT。
试一个简单层合板拉伸,[0/90]s铺层,一端固定一端加位移,提取应力应变曲线跟经典层合板理论对比,E1=135000,E2=10000,Nu12=0.3,G12=5000,如果算出来偏软说明铺层角度错了或者参考轴没定,如果分层起始太早把界面强度调高20%再试,工作目录D:\composite\里放inp、材料库、铺层表,下一步把固化变形也加进去,用initial temperature和stress-free temperature,环氧的固化温度大概180度,冷却到室温后的残余应力
免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
