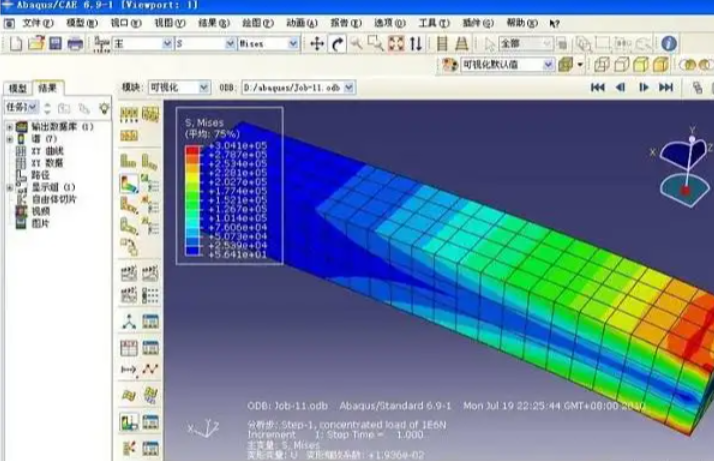

ABAQUS动力学分析能量平衡检查，ALLIE ALLKE验证方法

能量比ALLKE/ALLIE过了15%，曲线来回振荡，这结果没法用。Explicit跑完第一件事就是看能量，ALLIE、ALLKE、ALLPD、ALLSE、ALLAE这几条曲线拉出来，哪条不对一眼就能看出来。

能量输出先要在Step里加*OUTPUT, HISTORY, VARIABLE=PRESELECT，或者在Field Output Request里把能量相关的变量勾上。ABAQUS默认的能量输出变量有ALLIE（总内能）、ALLKE（动能）、ALLPD（塑性耗散能）、ALLSE（弹性应变能）、ALLVD（粘性耗散能）、ALLFD（摩擦耗散能）、ALLAE（人工应变能，也就是沙漏能）、ALLWK（外力功）、ETOTAL（总能量）。这些量都是对整个模型的积分结果，在History Output里以标量形式随时间输出。

准静态问题用Explicit做的时候，ALLKE/ALLIE这个比值是判断惯性效应能不能忽略的核心指标。经验值5%以下可以当准静态处理，10%以上基本不能看了。加载速率太快、质量缩放设得太大，都会让这个比值飙升。质量缩放尤其要小心，目标时间增量设1e-6和1e-5算出来的结果能差两倍，能量比越高偏差越大。

ALLIE、ALLKE、ALLPD、ALLSE、ALLVD、ALLFD、ALLAE、ALLWK、ETOTAL、*OUTPUT, HISTORY, VARIABLE=PRESELECT、*DYNAMIC, EXPLICIT、*FIXED MASS SCALING、D:\temp\explicit_energy\Job-1.odb。

有一次做一个钢管混凝土短柱的落锤冲击模拟，锤头质量200kg，初始速度8m/s。跑完之后ALLKE/ALLIE峰值到了22%，曲线在冲击瞬间抖得厉害，承载力峰值比试验高了30%。当时是周五下午，办公室窗外的树被风吹得哗哗响，楼下有人在收废品，喇叭声一阵一阵的。第一反应是加载速率太快，把锤头质量加到2000kg、速度降到2.4m/s让冲击能量保持不变，ALLKE/ALLIE降到8%，承载力峰值跟试验差15%，还是偏高。又怀疑网格太粗，把钢管壁厚方向从两层加密到四层，沙漏能ALLAE/ALLIE从12%降到4%，承载力峰值降到试验值的108%，这回能看了。后来把ALLIE、ALLKE、ALLAE三条曲线放在一张图里对比，发现冲击瞬间ALLAE有个尖峰，说明减缩积分单元在那个时刻沙漏模式被激发了，增强沙漏控制从Relax Stiffness换成Enhance之后曲线光滑了很多。

ALLKE/ALLIE不是越小越好，太小说明加载时间拉得太长或者质量缩放太狠，塑性耗散能ALLPD占比过低，可能人为把动力效应抹平了。一般ALLPD/ALLIE在准静态问题里要占到80%以上，ALLSE占比小，ALLKE占比小，ALLAE占比小，这个能量分配才算合理。做金属成形、准静态压缩这类问题，盯着ALLPD看，它应该是主项。

ALLAE/ALLIE超过5%就是沙漏能过大，C3D8R和S4R这些减缩积分单元默认用增强沙漏控制，沙漏能还降不下来就得换完全积分单元或者加密网格。完全积分单元计算量翻三倍但沙漏能直接归零。C3D8R和C3D8的取舍看具体问题，冲击问题用C3D8R省时间，准静态问题用C3D8更稳。

能量曲线在Explicit里必须是单调递增的，如果ALLIE出现下降段，多半是单元被删除或者接触状态突变引起的。ETOTAL的波动范围跟ALLIE比应该很小，波动太大说明能量守恒被破坏，时间增量太大或者单元质量太差。冲击问题的时间增量由最小单元尺寸和材料波速决定，*FIXED MASS SCALING, DT=1e-7, TYPE=BELOW MIN把时间步强行压到1e-7以下，能量比一般都能降下来，代价是计算时间线性增长。

后处理用XY Data从ODB里读能量曲线，Create XY Data → ODB History Output → 选ALLIE、ALLKE、ALLAE，画在同一张图里。Python脚本批处理更方便，session.xyDataObjects里直接读。
