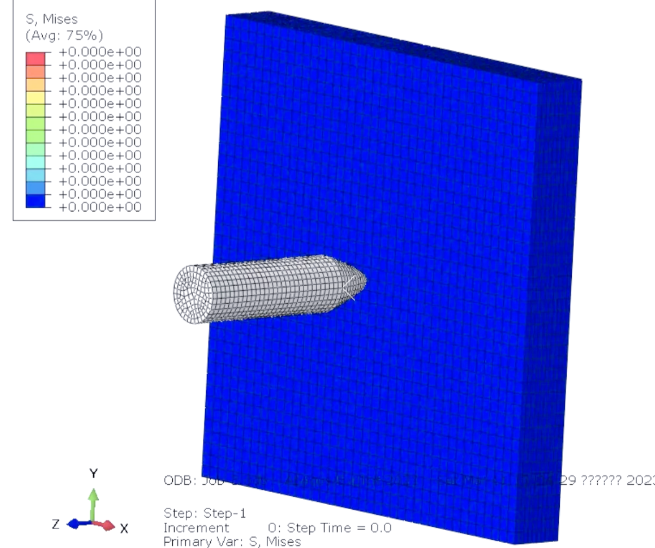

用abaqus画轴的Python代码，直接拿去改参数就能用

abaqus可以用Python脚本来参数化绘制部件，并且体验比SW的宏要好，SW的宏是VBA语言，定义变量很麻烦并且运行宏文件不稳定，常常只是闪一下，根本无法执行，另外，宏文件不能用VS code正常打开

abaqus导出的部件可以是sat格式，此格式可以用SW打开

from abaqus import * from abaqusConstants import * from caeModules import * # 轴一共有几段 num = 7 # 定义列表L和D，用于存储长度和直径数据 L = [0] * (num + 1) D = [0] * (num + 1) # 给每一段的长度赋值，0到1为第一段的长 L=[0,32,5,43,11,29,75,60] # 给列表D赋值，D[i]表示第i段的直径 D=[0,40,48,42,41,40,38,33] sum_L = L[0] #必须修改这个大致尺寸，才能容纳构造线

s = mdb.models['Model-1'].ConstrainedSketch(name='__profile__',

sheetSize=2*sum(L)+1)

g, v, d, c = s.geometry,

s.vertices,

s.dimensions,

s.constraints

s.setPrimaryObject(option=STANDALONE)

s.ConstructionLine(point1=(0.0, 0.0),

point2=(0.0, sum(L)))

for i in range(0,num):

s.Line(point1=(D[i]/2,sum_L),

point2=(D[i+1]/2,sum_L))

s.Line(point1=(D[i+1]/2,sum_L),

point2=(D[i+1]/2,sum_L+L[i+1]))

sum_L+=L[i+1] s.Line(point1=(D[num]/2,sum_L), point2=(0,sum_L))

s.Line(point1=(0,sum_L), point2=(0,0))#要完全封闭截面

p = mdb.models['Model-1'].Part(name='Part-2', dimensionality=THREE_D,

type=DEFORMABLE_BODY)

p = mdb.models['Model-1'].parts['Part-2']

p.BaseSolidRevolve(sketch=s, angle=360.0, flipRevolveDirection=OFF)

s.unsetPrimaryObject() del mdb.models['Model-1'].sketches['__profile__']

import part

mdb.models['Model-1'].parts['Part-2'].writeAcisFile(     "C:/Users/dell/Desktop/zhou.sat", 26) 这里注意替换为自己的路径
