Abaqus二次开发加GUI简单案例，照着做能快速上手

原文作者：上海交通大学 材料工程硕士-孤光一点萤

原文链接：abaqus 二次开发+GUI简单案例 - 知乎

文末图书推荐：abaqus+python二次开发图书

路径：File→Macro Manager→Create→输入名称“Macro1”点击Continue，如下图所示：录制宏，然后操作建立一个环形的体。

2. 然后去工作目录找到，abaqusMacros.py

打开是如下代码：

from abaqus import *

from abaqusConstants import *

import __main__

def myfirst():

import section

import regionToolset

import displayGroupMdbToolset as dgm

import part

import material

import assembly

import step

import interaction

import load

import mesh

import optimization

import job

import sketch

import visualization

import xyPlot

import displayGroupOdbToolset as dgo

import connectorBehavior

session.viewports['Viewport: 1'].setValues(displayedObject=None)

s = mdb.models['Model-1'].ConstrainedSketch(name='__profile__',

sheetSize=200.0)

g, v, d, c = s.geometry, s.vertices, s.dimensions, s.constraints

s.setPrimaryObject(option=STANDALONE)

s.CircleByCenterPerimeter(center=(0.0, 0.0), point1=(0.0, -15.0))

s.CircleByCenterPerimeter(center=(0.0, 0.0), point1=(5.0, -16.25))

p = mdb.models['Model-1'].Part(name='Part-1', dimensionality=THREE_D,

type=DEFORMABLE_BODY)

p = mdb.models['Model-1'].parts['Part-1']

p.BaseSolidExtrude(sketch=s, depth=20.0)

s.unsetPrimaryObject()

p = mdb.models['Model-1'].parts['Part-1']

session.viewports['Viewport: 1'].setValues(displayedObject=p)

del mdb.models['Model-1'].sketches['__profile__']

3. 更改代码：如下

from abaqus import *

from abaqusConstants import *

from caeModules import *

from driverUtils import executeOnCaeStartup

# RIn = 5.0 #​ Inner radius

# Num = 10.0 #​ Number of electrodes

# Tfilm = 0.5 #​ Thickness of film

# Tgap = 1.4 #​ Thickness of Gap

# H = 110.0

def Battery(pN,RIn,Num,Tfilm,Tgap,H):

s = mdb.models['Model-1'].ConstrainedSketch(name='__profile__',

sheetSize=200.0)

g, v, d, c = s.geometry, s.vertices, s.dimensions, s.constraints

s.setPrimaryObject(option=STANDALONE)

for i in range(0,int(Num)):

s.CircleByCenterPerimeter(center=(0.0, 0.0), point1=(RIn+Tgap*i+Tfilm*i, 0.0))

s.CircleByCenterPerimeter(center=(0.0, 0.0), point1=(RIn+Tgap*i+Tfilm*(i+1), 0))

p = mdb.models['Model-1'].Part(name=pN, dimensionality=THREE_D,

type=DEFORMABLE_BODY)

p = mdb.models['Model-1'].parts[pN]

p.BaseSolidExtrude(sketch=s, depth=H)

s.unsetPrimaryObject()

p = mdb.models['Model-1'].parts[pN]

session.viewports['Viewport: 1'].setValues(displayedObject=p)

del mdb.models['Model-1'].sketches['__profile__']

4. 然后做GUI，操作路径：

Plug-ins→Abaqus→RSG Dialog Builder

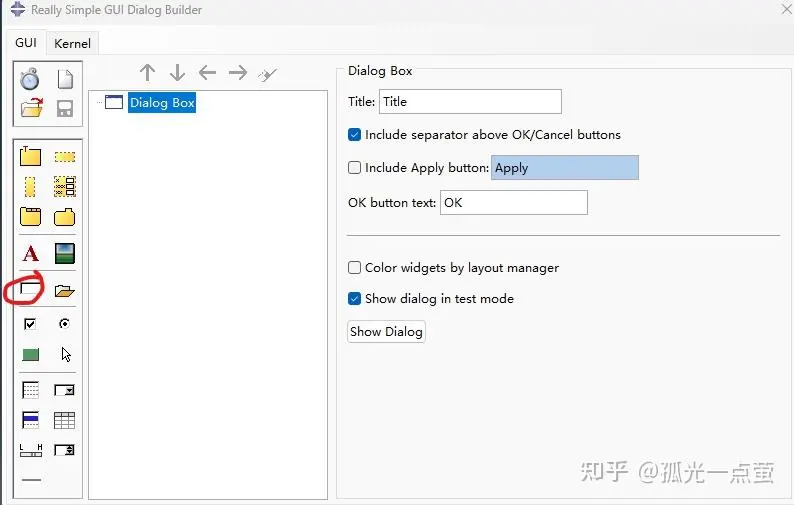

如下图所示，点击红色区域六次：

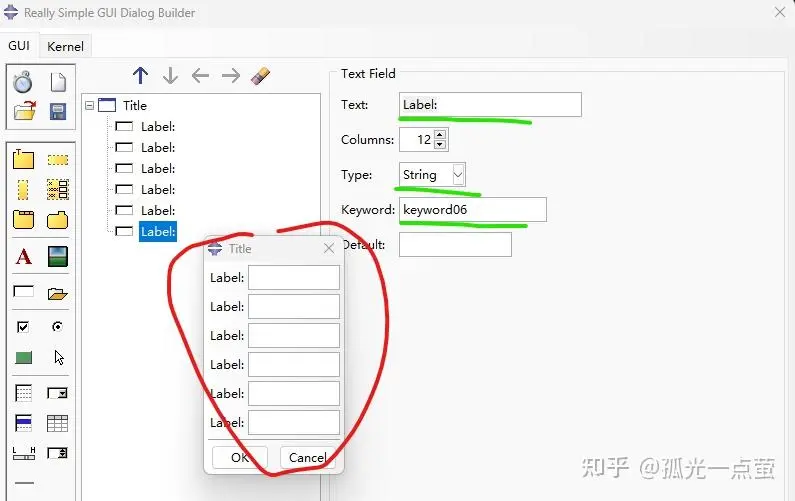

生成如下图所示的

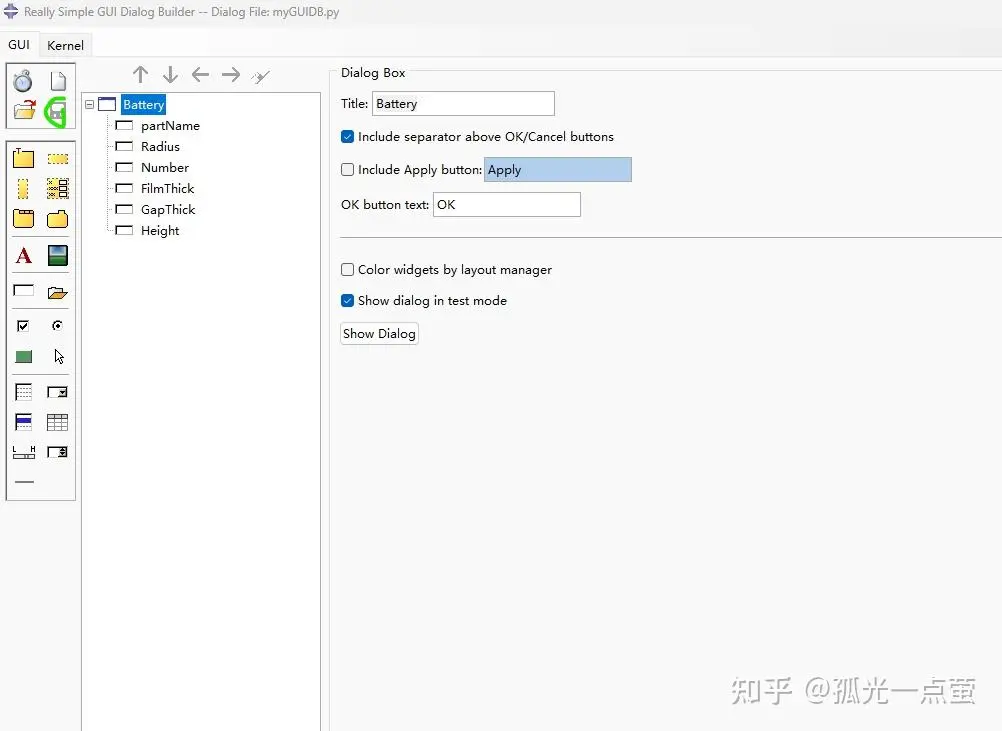

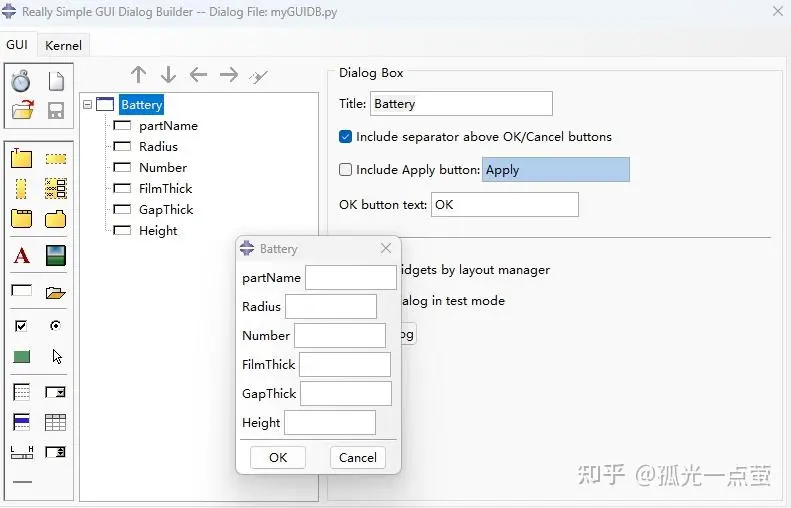

分别更改label: Type：Keyword：三个变量，更改完的效果如下图所示：

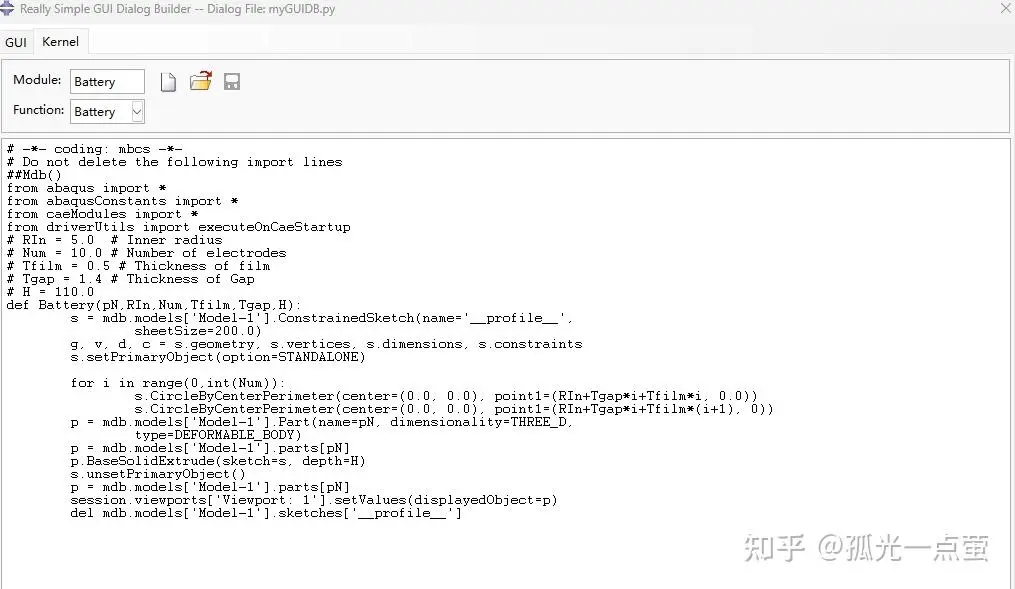

然后点击上图中的Kernel页面：

将上面的代码粘贴到这个页面。然后保存到工作目录，如下图所示：

关掉软件，然后打开，Plug-ins→Battery（之前做的插件）设置如下信息：

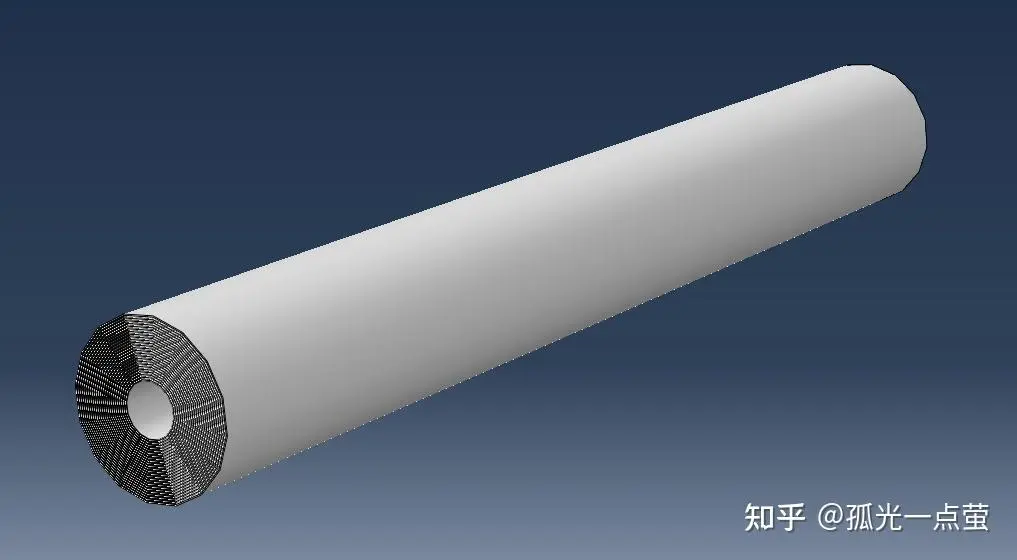

生成的结果效果图如图所示：
