AutoCAD Electrical 2020电气绘图实操与功能讲解

今天下午三点半办公室空调外机突然停了，热风从走廊往工位灌，旁边工位的人在拆卤味外卖，油香混着机箱散出来的热汽飘过来，我对着屏幕改了三遍端子图，每次生成的报表里线号都少了第三跨的12根线，翻了三个官方帮助文档，把系统变量改了七次，最后发现是之前从别的项目直接复制过来的端子块属性里的标记字段被之前的人偷偷改了，不是默认的WIRENO，换成自己新建的一个空字段，删了重插标准端子块，报表直接就全出来了，比纯AutoCAD里手动拉属性快太多，当时手心里全是汗，鼠标垫边缘都沾了点卤味的油星子。

C:\ProgramData\Autodesk\AutoCAD Electrical 2020\R23\AeData\Proj

默认线号增量步长 1

线号重复提示阈值 3

报表输出默认编码 GB2312

那天从项目模板里直接拷过来的原理图，所有的接触器线圈关联的触点都没自动标注参考号，翻了半天才找到是项目设置里的“自动触点参考标注”选项没勾，之前在2019版本里这个选项是默认勾上的，升级2020之后重装软件重置了全局参数，连着改了三个项目的设置，最后直接把配置文件导出来存到了服务器共享盘的根目录，省得下次新建项目又忘。

插入多母线的时候别直接用默认的间距，默认的25毫米放到控制柜布局里根本塞不下，上次画32回路的低压柜，按默认参数插完，整页母线挤在一起，导出到PDF之后打印出来线都糊成一团，后来改成18毫米，调整母线的标注偏移量，把每根母线的文字属性锁定在距离线条上方7毫米的位置，批量更新之后整张图瞬间就清爽了，比EPLAN里调母线样式省了至少二十分钟。

D:\共享资源\AE2020自定义库\2024版元件库

路径里的符号库后缀 .dat

好像是2020.1.7的更新包，你查一下

之前做批量线号标注，选完整个页面直接点自动标注，标到一半软件直接闪退，没保存的半个多小时的修改全没了，重启之后翻日志才发现是页面里混了三个从普通AutoCAD里粘贴过来的匿名块，里面藏了无效的扩展属性，删干净匿名块之后再标注，全程跑下来没出一点问题，旁边同事递过来半瓶冰可乐，我盯着屏幕等进度条走完的时候，可乐罐外壁的水珠滴到键盘缝隙里，擦了半天还是留了点黏糊糊的印子。

交叉引用的显示样式别选默认的数字弹窗，改成带页号和行号的文本附着，所有触点旁边直接跳出对应的线圈位置，下次别人审图的时候不用再右键点半天查交叉引用，直接扫一眼就能找到对应的原理图位置，导出到DWG之后这些附着文本也不会丢，发给外包协作的团队也不用额外发说明文档。

上次把整个项目的图纸批量转成低版本DWG，转完之后发现一半的智能元件都变成了普通线条，属性全丢了，后来才知道不能直接用AutoCAD自带的另存为低版本，要从Electrical自带的项目工具里找“批量版本转换”，选保留所有AE属性的选项，转出来的文件哪怕用2018版本打开，所有元件的属性、线号、关联关系都完整，比直接另存稳太多。

服务器上的备份文件夹路径是//192.168.1.88/部门共享/AE项目备份，每周五自动增量备份，上次硬盘崩了就是从这里找回的上周版本，没耽误第二天的审图会，端子排导出的Excel模板别用系统自带的，自己改好的模板存到

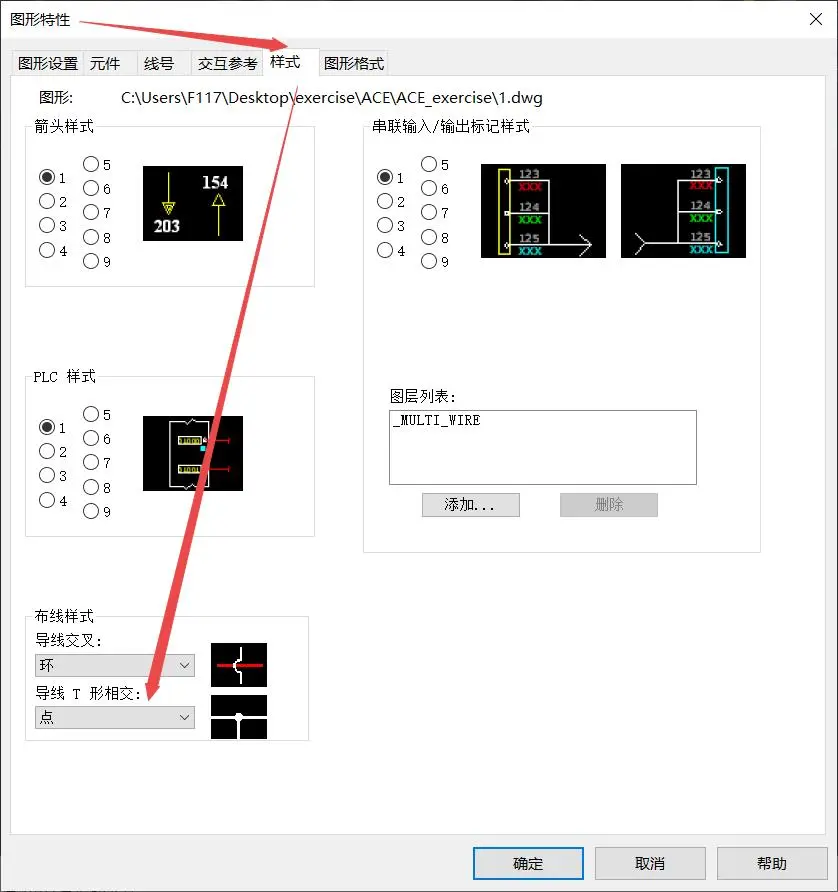

不是接线乱了，T型结点类型改一下就行。
