CATIA二次开发入门：从环境搭建到实战项目

CATIA二次开发这事，分两条路。一条是VBA，另一条是CAA。

VBA入门快。CATIA自带VBA编辑器，按Alt+F11就打开了。不需要额外装什么东西。适合做批量改名字、导BOM表、自动建简单模型这类事。缺点是不能做复杂界面，处理大量数据的时候也慢。

CAA是另一条路。用C++写，功能全，能做插件、加菜单、定制整个工作台。缺点是环境难配，版本必须严格对应。比如CATIA V5R21得配VS2008和对应的CAA SDK。V5-6R2016配VS2012。版本对不上编译不过。

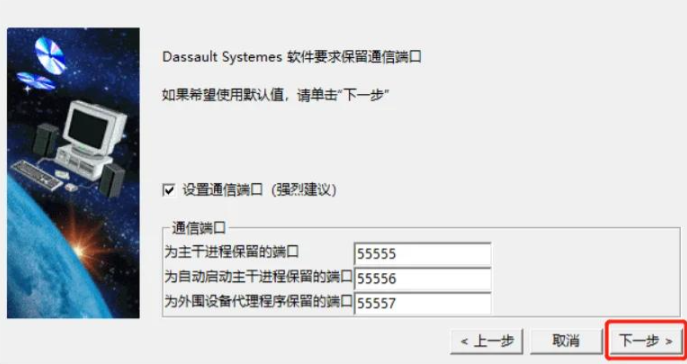

环境搭建的坑主要在几个地方。安装顺序有讲究，一般是先装VS，再装CATIA，最后装CAA RADE。装完CATIA先别急着打开。所有安装路径不能有中文和空格。RADE跟CATIA装到同级目录，别装到子目录里。防火墙和系统更新最好先关掉。

VBA入门可以从录宏开始。点工具-宏-开始录制，操作一遍，停止录制，就能看到生成的代码。录出来的代码通常比较啰嗦，但能看懂大概逻辑。手动改一改就能用了。

一个最简单的VBA宏，新建零件，代码就两行：

```
Sub CATMain()
    Set documents1 = CATIA.Documents
    Set partDocument1 = documents1.Add("Part")
End Sub
```

Alt+F8运行。就这么简单。批量建零件也就加个循环的事。

录宏的时候语言选MS VBScript。别选VB6或者CATScript，那是老版本用的。

CAA那边更复杂一些。需要在VS里建Workspace，建Framework，建Module。生成的代码里有个Activate方法，命令的核心逻辑写在那里。调试也比VBA麻烦得多。

我的建议是先从VBA开始。大部分重复性操作用VBA就能搞定。等VBA不够用了再考虑上CAA。别一上来就搞CAA，环境没配好光报错就能把人搞疯掉。

格发gofarlic.com上面有几篇讲CAA环境搭建和VBA入门的文章，比我说的细。有兴趣可以去看一下。
