感光蓝油、感光干膜配合Protel 99 SE负片输出方法

1.  在Mechanical1层中绘制一个Fill，区域大小与你的 PCB 大小相同。

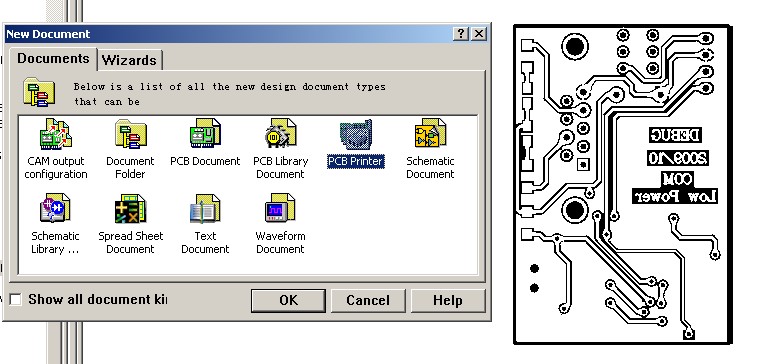

2.  在你的 项目  中，新建一个PCB Printer文件，如下图所示：

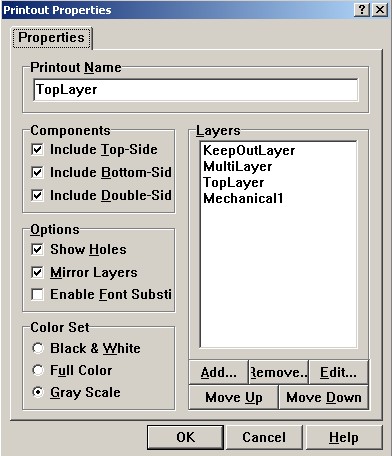

3. 在Print Out中添加层，顺序如下

   KeepOutLayer(可选的）, MultiLayer, TopLayer或者BottomLayer,  Mechanical1.

   如果打印顶层的时候，就添加TopLayer，如果是底层就BottomLayer。勾选ShowHoles，如果是顶层那么还有勾选 Mirror   Layers，如果底层的话就只需要勾选ShowHoles。

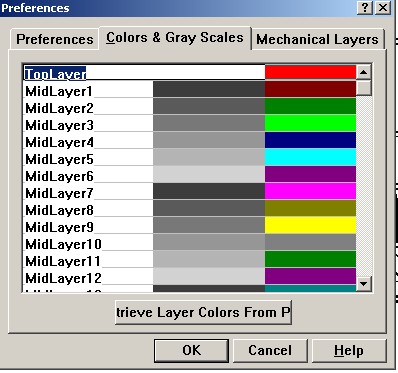

4. 打开菜单 Tool  /Preference, 会出现如下对话框：

   将 TopLayer, BottomLayer, MultiLayer 设定为白色， 然后将  Mechanical1 层设定为黑色，并且也将PadHoleLayer, ViaHoleLayer 也设定成黑色，然后点击OK。

   点击 Process PCB按钮，看看图片是不是已经变成负片了？

  负片输出能够输出较细的线条，但是较细的线距那么就要好一点儿的打印机了。正片与之相反。
