Protel 2004 的PCB中整体修改元件的技巧

在Protel 2004中统一修改元件的PCB封装类型

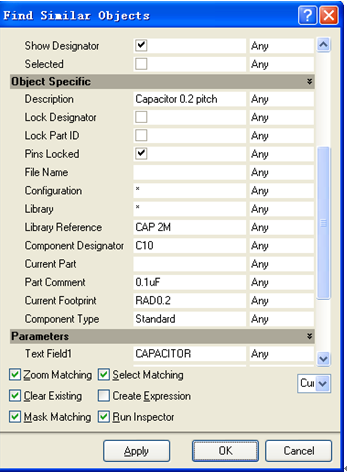

（1）在电路原理图中找到其中一个需要修改元件属性的元件。如选择一个电容元件，在该电容元件符号上单击鼠标右键，选择【Find Similar Objects】命令或按【Ctrl】+【F】。弹出如图1-5所示的对话框

图1-5

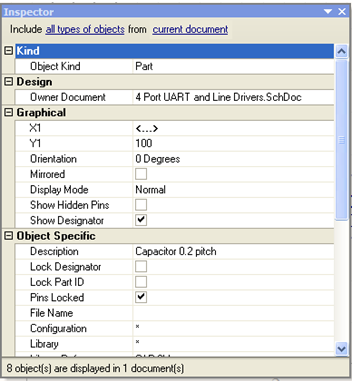

（2）在【Find Similar Objects】对话框中，选择需要符合条件的选项。选中【Select Matching】和【Run Inspector】复选框，将范围范围选择为【Current Document】，单击【OK】。符合条件的元件就出现高亮状态并出现【Inspector】面板。如图1-6所示：

图1-6

技巧：如果在单击【OK】按键之前没有选中【Run Inspector】复选框，那么可以按F11键就可以弹出【Inspector】面板。

（1）       在【Inspector】面板中，修改需要修改的选项并按下Enter键，就可以达到修改的目的。最后按组合键【Shift】+【C】就可以清除对当前对象的过滤器状态。

利用咨询方式编辑多个器件

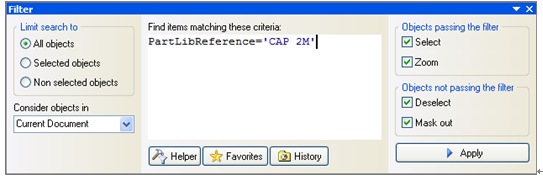

（1）       按F12键，打开【Filter】面板，在该面板的查询条件文本框中输入要查找的内容（如下如所示），然后单击【Apply】按键。

技巧：如果在单击【Apply】按键之前没有选中【Select】复选框，利用【Ctrl】+【A】组合键就可以选中所有查询结果中的元件。

（2）       这样就选中了符合条件的元件。按下F11键，弹出【Inspector】面板就可以进行修改了。

提示：对于一些参数的意义和书写格式，可以通过单击对话框中的【Helper】按钮获得帮助。
