（Carmel ARMV8.2+ 8GB DDR4L + 16GB eMMC）
的工业级 Edge AI BOX 产品
这是一款依托 NVIDIA Jetson Xavier NX 核心板开发的工业级嵌入式高性能EdgeAIBOX 整机。采用 Xavier NX 核心板配合自研底板，结合核心板强大的扩展总线，既实 现了整机的小尺寸要求，又展现了 Xavier NX 超强的推理处理能力，是一款适用于高性能视 频、图像（人、物、字等特征要素）识别推理运算的小型边缘计算整机。搭配有线或无线网 络与云端服务器配合，完美实现人工智能、物联网行业云端学习、端点推理的解决方案。该 工控机非常适合 AI、IOT 智能行业，广泛应用于安防监控、智慧社区、智慧校园、无人机、 无人零售、机器人、智慧医疗等领域。
工业稳定： 采用工控机的高可靠性设计理念，全铝合金设计机箱，结构紧凑坚固，机箱壁被动 散热零噪声运行；外壁喷砂工艺、工业铁灰 色，完美融入工业现场。
卓越性能： 满足安全认证： GB4943.1-2011 ， 安 规 认 证 ： GB17625.1-2012 ， GB/T9254-2008；宽温工作：-20℃--50℃； 双电压输入接口：DC 12V，并配备凤凰端 子与适配器双电源输入接口，灵活应用与 室内、室外、车载等环境；抗震性能：0.5g rms/5-500HZ/随机振动；固定灵活：脚垫固定和支架固定双重选择； 可编程绿色 LED 指示灯；底板与 Xavier NX、NANO 的完美兼容，可 自由选择。 按需配置：根据实际性能、功能需求，可选配不同 核心板、附件等。

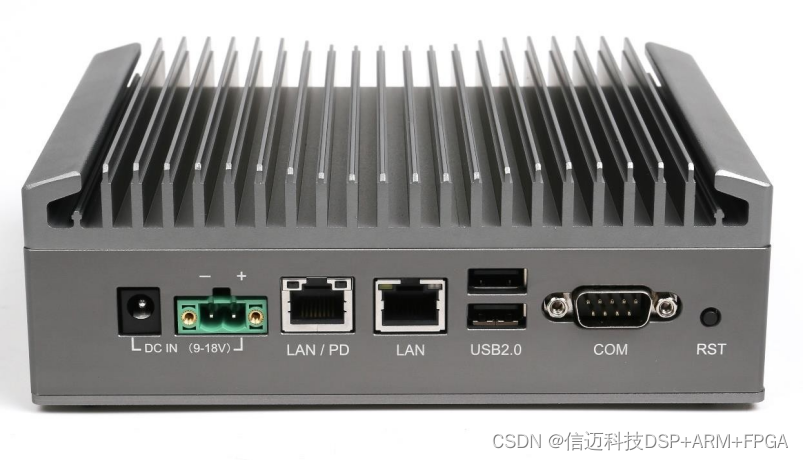

整机图片：

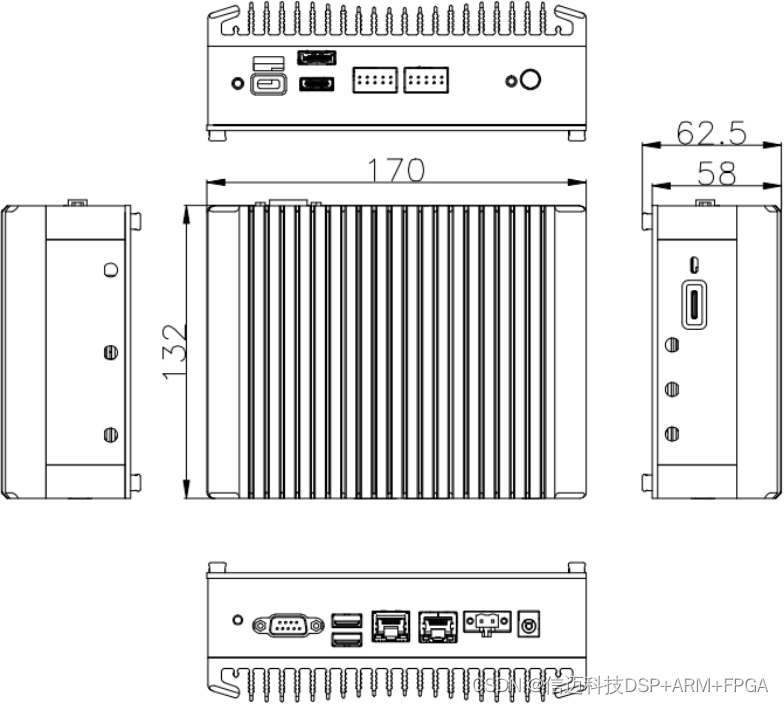

外形尺寸图：
1.1 产品参数
| 序号 | 目标名称 | 描述 |
| 1 | CPU | 6-core NVIDIA Carmel ARM®v8.2 64-bit CPU 6MB L2 + 4MB L3 |
| 2 | GPU | 384-core NVIDIA Volta™ GPU with 48 Tensor Cores |
| 3 | Video | 编码： 2x464MP/sec (HEVC) 2x 4K @ 30 (HEVC) 6x 1080p @ 60 (HEVC) 14x 1080p @ 30 (HEVC) 解码： 2x690MP/sec (HEVC) 2x 4K @ 60 (HEVC) 4x 4K @ 30 (HEVC) 12x 1080p @ 60 (HEVC) 32x 1080p @ 30 (HEVC) 16x 1080p @ 30 (H.264) |
| 4 | 内存 | 8 GB 128-bit LPDDR4x @ 1600 MHz 51.2GB/s |
| 5 | 存储 | 16 GB eMMC 5.1 |
| 6 | 网络 | 2* RJ45 千兆网口 LAN1 支持 PD 模式，支持 802.3at 协议 |
| 7 | COM 口 | 1* DB9 接口 |
| 8 | 显示接口 | 1* DP 接口，1* HDMI 接口 |
| 9 | USB 接口 | 2* USB2.0，1* USB3.0 |
| 10 | USB-OTG 接口 | 1*USB-OTG 烧录口 |
| 11 | RV | 1 个 RV 强制系统刷机按键 |
| 12 | REST | 一个复位 REST 按键 |
| 13 | TF 卡 | 侧面一个 TF 扩展槽 |

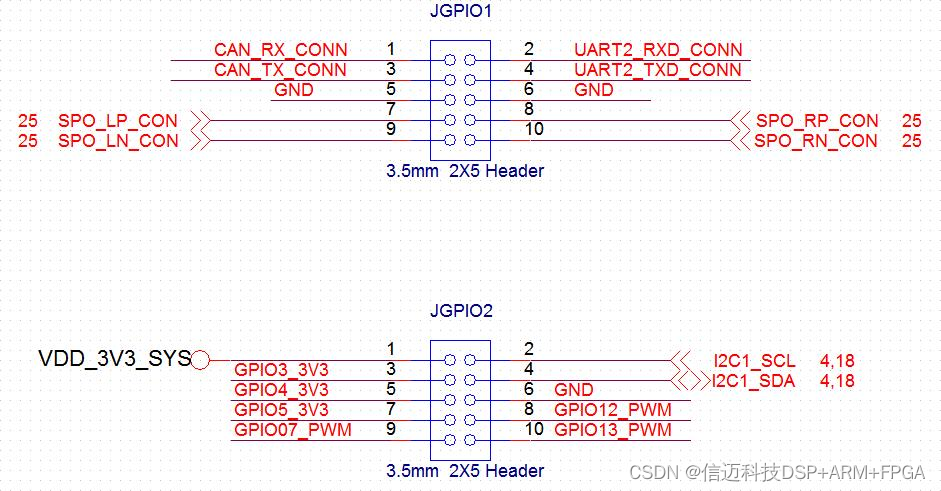

| 14 | JIO 端子 1 | 1 路 CAN 接口，1 路调试 COM 接口,1 路喇叭接 口 |
| 15 | JIO 端子 2 | 6 路 DIO 接口，2 路 I2C 接口 |
| 16 | M．2 （wifi） /MINIPCIE 插 槽 | 载板底板 1 路 M.2 插槽支持 wifi/蓝牙模块扩展/ MINI-PCIE 的 pcieX1 信号扩展 |
| 17 | M.2(4G/5 G) | 载板底板 1 路 M.2 插槽支持 4G/5G 模块扩展 |
| 18 | SIM 卡槽 | 载板底板支持 SIN 卡槽扩展 |
| 19 | M.2 插槽 | 载板底板1 路M.2 插槽支持NVME 硬盘模块扩展 |
| 20 | 电源指示灯 | 1 个电源信号灯 |
| 21 | 电源开关按键 | 1 个电源开关按键灯（支持上电自动开机） |
| 22 | 电源输入 | 电源输入 9-18V DC，2P 凤凰端子和 DC 端子同 源输入 |
| 23 | 机箱物理特性 | 外壳材料：铝 |
| 颜色：工业灰 | ||
| 机箱尺寸 160*132*43.5mm | ||
| 重量小于或等于 1.0kg | ||
| 24 | 外部环境 | 工作温度：-20-50℃ at 0.7m/s air flow |
| 工作湿度 10%～90%（无冷凝） | ||
| 桌面待机：3W，CPU/GPU/内存重载：12W | ||
| 存储温度：-40-70℃ | ||
| 存储湿度：10%～90%（无冷凝） |
订购信息：
| 型号 | 料号 | 配置 |
| MIN-EC07 整机 | 8.ZRT.80-6468-00-LFF | 底板 Jetson-1001+NX 核心板 8G 存储 16Gemmc+包装 |
| MIN-EC07-01 整机 | 8.ZRT.80-6468-01-LFF | 底板 Jetson-1001+NX 核心板 8G 存储 16Gemmc+外扩 M.2 固态 NVME 硬盘 512G+包装 |
