NX二次开发 调用dxfdwg.exe转换器导出DXF/DWG

NX  二次开发-调NX的dxfdwg. exe 转换器导出dxf,dwg

演示版本

NX11

思路

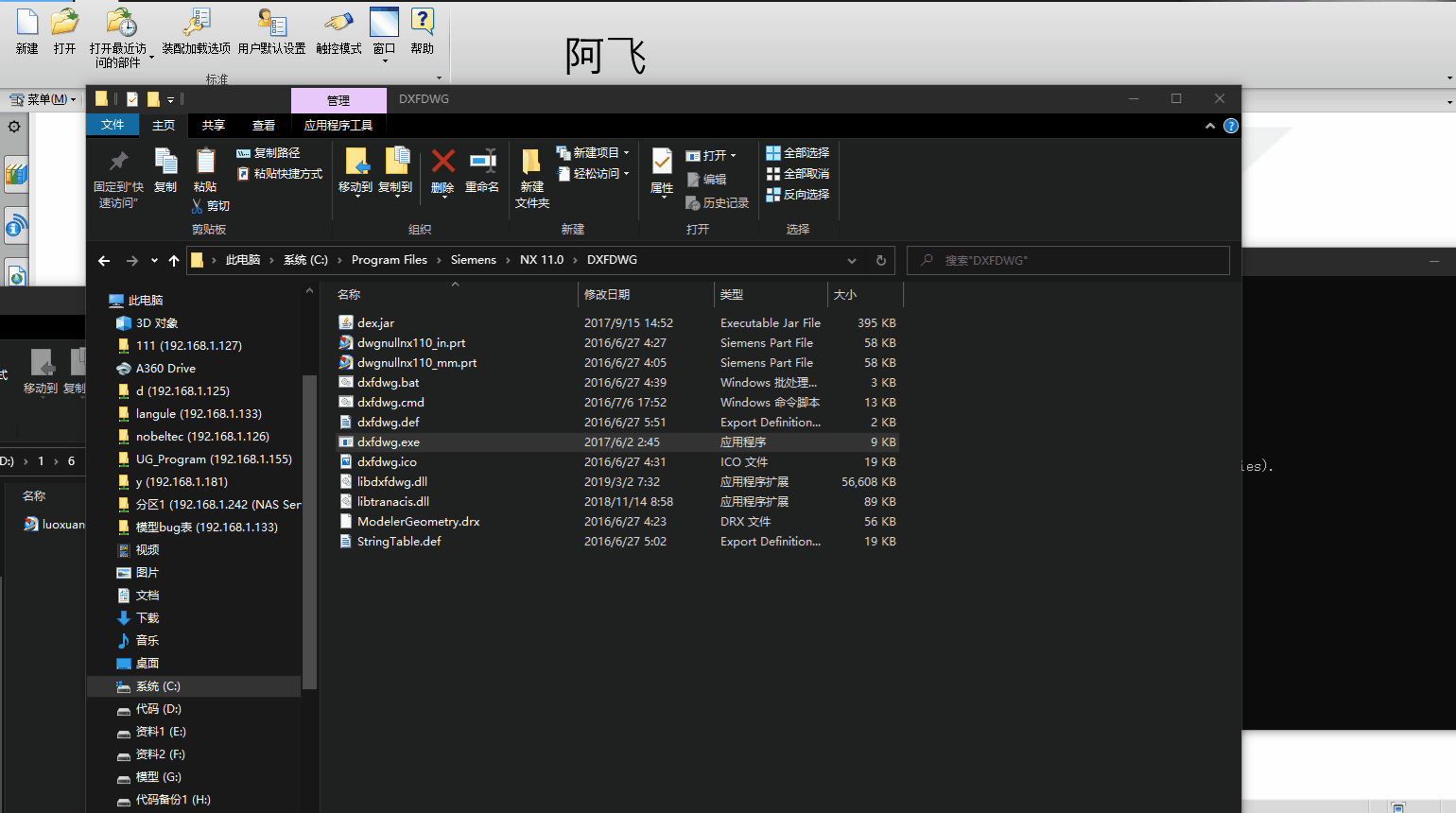

   找到NX的dxfdwg转换器， 控制台 传参调用。传什么参数，要么自己瞎猜。

比较靠谱的方法就是在控制台上调exe打印出 使用传参的参数

方法如下，调exe按回车

输入参数

i=输入的prt路径   o=输出的dxf路径  l=输出log路径  d=输入def配置文件的路径

具体演示

   例子

C:\Users\Administrator>"C:\Program Files\Siemens\NX 11.0\DXFDWG\dxfdwg.exe" i=https://www.gofarlic.com\1\6\luoxuancaozuantou_1.prt o=d:\1\6\123.dxf l=d:\1\6\123.log d="C:\Program Files\Siemens\NX 11.0\DXFDWG\dxfdwg.def"

dxf 的具体导出设置,去修改def那个配置文件里的参数，每个参数具体代表什么，自己测试一下吧，我没去详细研究。
