数据处理指令（二）：加减乘运算、逻辑与或指令、位清零BIC详解

默认情况下，执行指令不会改变CPSR寄存器的状态位，若想改变CPSR寄存器的状态，需要在原指令的后面加上‘ S ’，比如ADD要想在进位时将进位状态保存到CPSR，需要使用指令ADDS。

一、数据运算指令

1、加法指令

(1) 加法指令 ADD （相加时不考虑进位）

ADD在做加法运算时，不考虑任何进位，包含了两方面。

• ADD 运算产生的进位，会忽略（CPSR寄存器的C状态位不会改变）

• 上一次运算产生的进位，也会忽略


ADD R1, R2, R3      @ R1 = R2 + R3 ADD R1, R2, #5      @ R1 = R2 + 5 ADD R1, #7, #5      @ 非法ADD R1, #7, R2      @ 非法

注意：正常情况下使用的指令都是ADD，寄存器一次可以处理32bit，如果是处理64bit 的数才会需要用到ADDS 和 ADC。

(2) 加法指令ADDS（保留进位状态）

默认情况下，ADD不会改变CPSR寄存器的状态位置，如果要改变CPSR，需要在原指令的后面加上‘ S ’，也就是指令ADDS。

使用格式和ADD完全一样：

ADDS R1, R2, R3    @ R1 = R2 + R3

(3) 带进位加法指令 ADC（相加时考虑进位）

ADC在做加法运算时，会考虑上一次运算产生的进位。

ADC R1, R2, R3    @ R1 = R2 + R3 + CPSR的C状态位

2、减法指令

(1) 减法指令 SUB

SUB和上面ADD 类  似，在做减法运算时，不考虑任何借位：

• SUB 运算产生的借位，会忽略（CPSR寄存器的C状态位不会改变）

• 上一次运算产生的借位，也会忽略


SUB R1, R2, R3     @ R1 = R2 - R3SUB R1, R2, #1     @ R1 = R2 - 1

(2) 减法指令SUBS（保留借位状态）

SUB产生的借位，默认不保存，即不会更新到CPSR寄存器；如果要更新到CPSR寄存器，需要使用指令SUBS。

SUBS R1, R2, R3    @ R1 = R2 - R3

(3) 带借位减法指令 SBC

SBC 在做减法运算时，会考虑上一次运算产生的借位

SBC R1, R2, R3    @ R1 = R2 - R3 - (!CPSR的C状态位)

(4) 逆向减法指令 RSB

减法指令ADD只能是一个寄存器减去一个立即数，逆向减法指令可以让一个立即数减去一个寄存器。但是依然不能违背最初的格式。

RSB R1, R2, #5           @R1 = 5 - R2

3、乘法指令 MUL

乘法指令比较特殊，只能是两个寄存器相乘

MUL R1, R2, R3           @R1 = R2 * R3

二、逻辑运算指令

1、按位与指令 AND

AND R1, R2, R3        @ R1 = R2 & R3

2、按位或指令 ORR

ORR R1, R2, R3        @ R1 = R2 | R3

3、按位异或指令 EOR

EOR R1, R2, R3        @ R1 = R2 ^ R3

4、左移指令 LSL

LSL R1, R2, 1        @ R1 = R2 << 1

5、右移指令 LSR

LSR R1, R2, 1        @ R1 = R2 >> 1

三、拓展指令

上述指令都是可以在C语言中找到对应的，汇编语言也存在自己独有的指令

1、位清零指令 BIC

位清零可以将 “指定比特位” 置 0

MOV R2, #0xFF            @ R2 = 0xFF    BIC R1, R2, #0x0F        @ 将R2后四位清零，结果放入 R1 =》 R1 = R2 & (~0x0F)

R2 中保存的是 0xFF，转化成二进制：1111 1111

0x0F 转换 成二进制形式：                    0000 1111

最终结果：                                            1111 0000

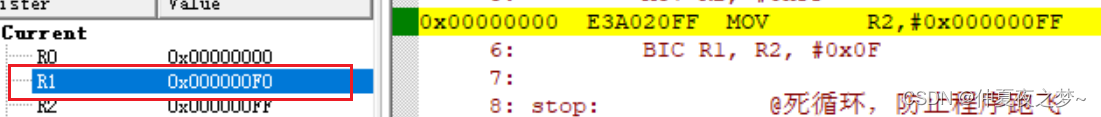

0x0F后四位是1，说明要把R2后四位置 0，得到的运算结果放入 R1（0xF0）

2、运算指令与其他指令的混合使用

MOV R1, R2, LSL #1

MOV 的格式是 MOV  <目标寄存器>  <第一操作数>

• 目标寄存器：R1
• 第一操作数：R2, LSL #1
