Calibre软件学习：DRC/LVS工具入门

Mentor calibre软件

版图物理验证主要包括：

①设计规则检查（DRC）

②电学规则检查（ERC）

③版图与电路图一致性检查 ( LVS)

LVS

版图与电路图一致性检查 ( Layout Versus Schematic, LVS) 的目的在于检查人工绘制的版图是否和电路结构相符。

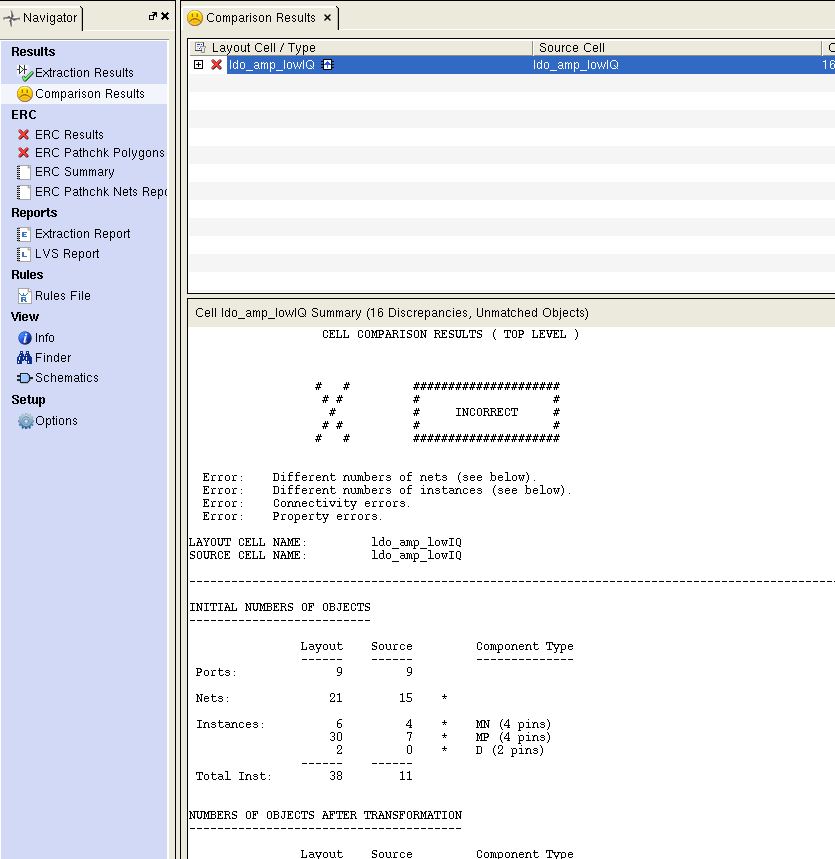

在 Mentor calibre LVS 的基本流程中，首先根据元器件定义规则对元器件及连接关系从版图 (Layout ) 中提取相应的网表 ( Layout Netlist), 其次读入电路网表 ( Source Netlist), 再根据一定的算法对从版图中提取的网表与电路网表进行比对，最后输出比对结果 （ LVS Compare Output )。

LVS 检查主要包括元器件属性、元器件尺寸及连接关系等一致性 比对检查，同时还包括电学规则检查（ERC ) 等。

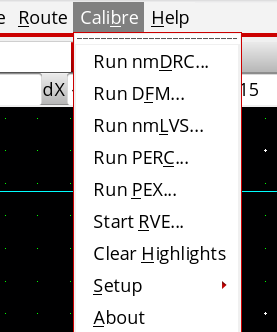

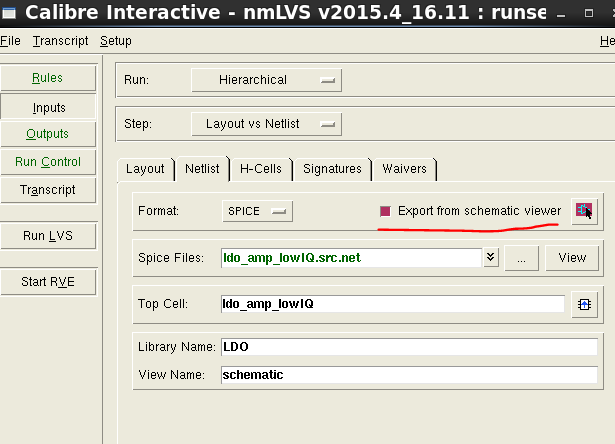

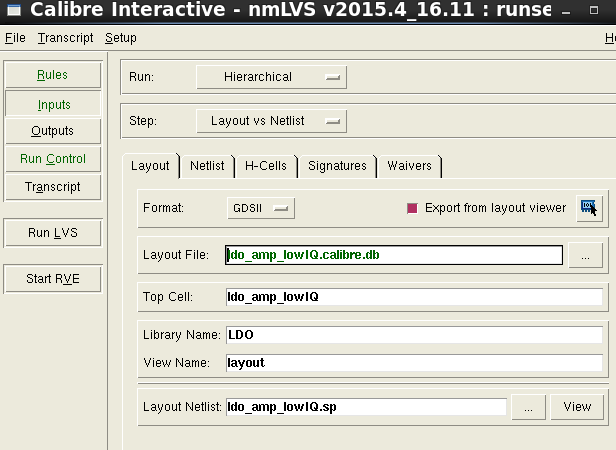

在 Calibre LVS 主界面中的工具选项栏中，红色字栏代表对应的选项尚未填写完整，绿色字栏代表对应的选项已经填写完整。

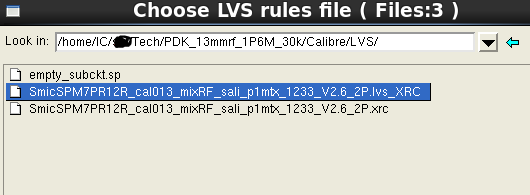

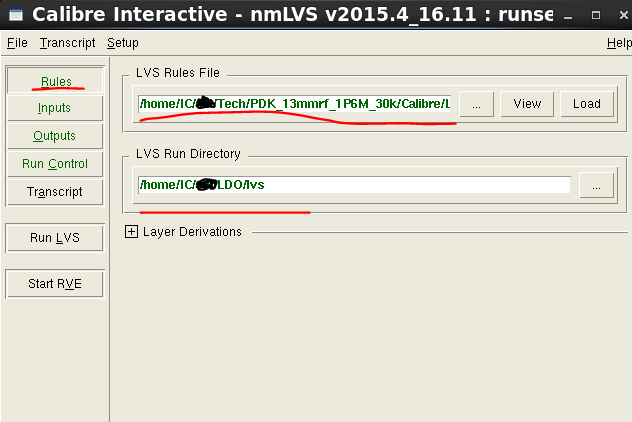

lvs rule file选择 LVS 规则文件的位置

lvs run directory选择 Calibre LVS的执行目录（lvs过程中会产生很多过程文件，最好建一个文件夹存放，便于删除）

DRC过程同理，此处不再赘述。
