PADS Logic与Cadence Capture互转教程

PCB互转之后那当然原理图也要能转啊！现在就来个原理图的互转详细操作。你还不收藏以后备用。我就是多次用多次忘。所以写下来，我自己也看看。

ORCAD转到PADS logic：

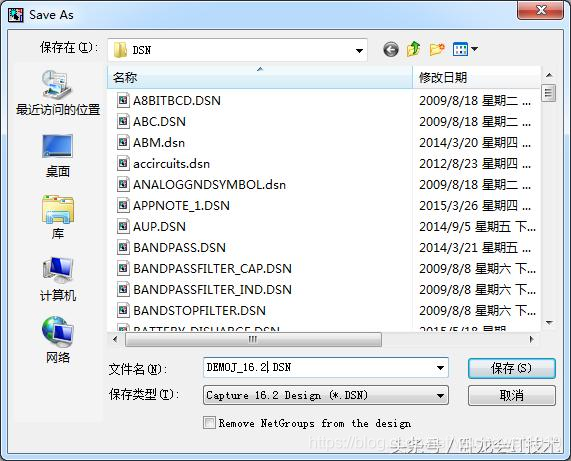

1， 首先 ORCAD 转到PADS logic非常方便，这也是ORCAD的易用性中的一个亮点把。兼容性好。当然大家都爱用。如下图，直接把*.DSN的文件降到16.2一下版本。然后到PADS Logic里面直接导入就可以。对于简单原理图，是可以直接用的。对于一些层次行原理图，就需要修改一些东西。不过 兼容性 已经很不错了。

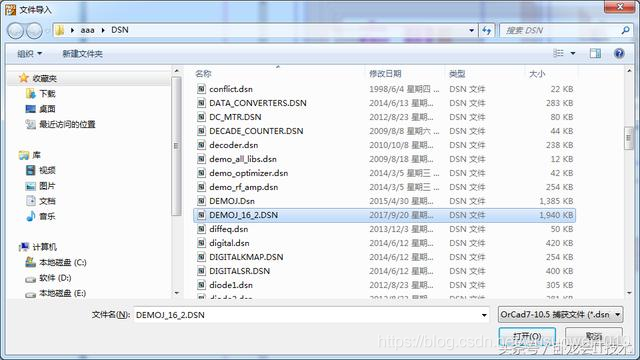

PADS Logic中直接导入*.DSN文件：

PADS logic转到ORCAD：

这种就麻烦多了。找了很多方法，这种亲试可以，但是觉得还是太麻烦。希望能找到更好。

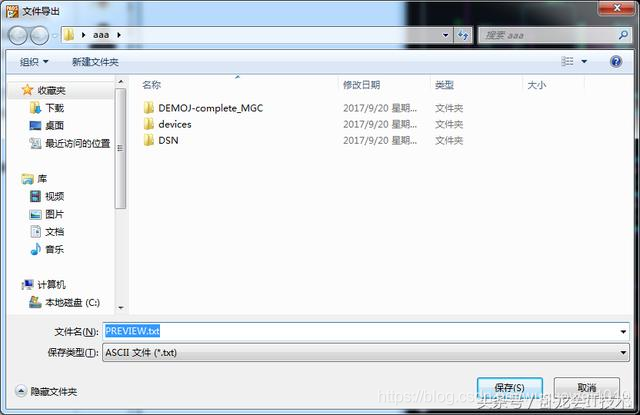

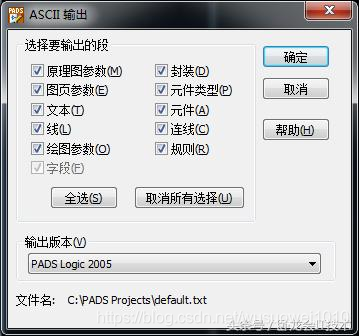

1、 在pads中打开原理图，导出*. TXT格式 文件。

选项全选，版本选到2005。

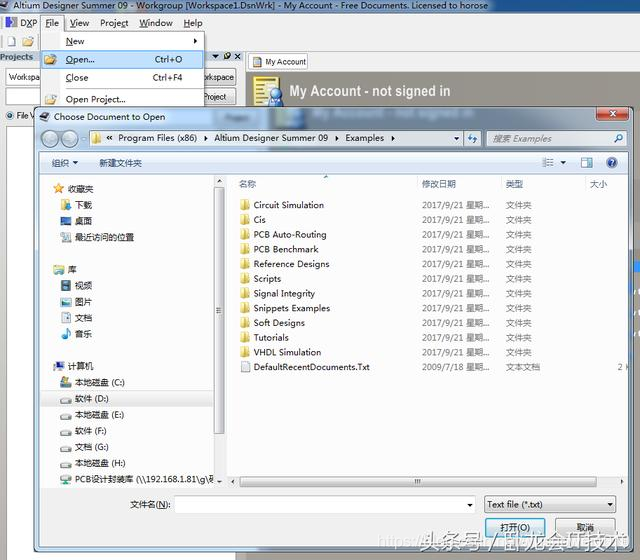

二、在AD中打开，我用的是AD V9 。打开刚转出的TXT文件。

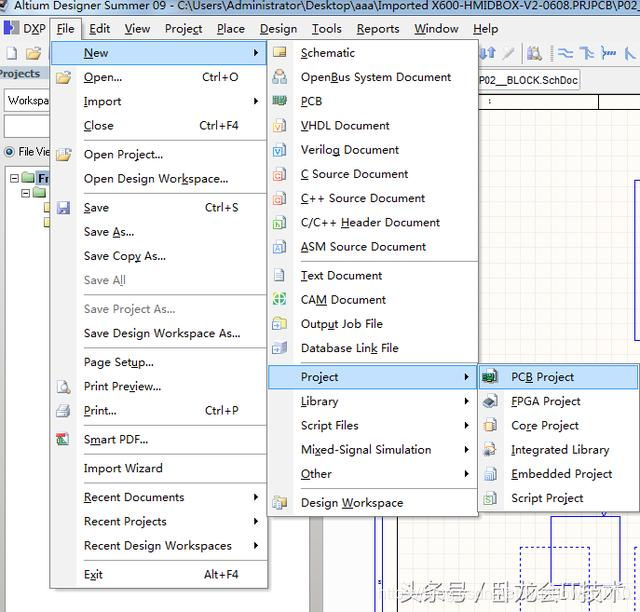

新建一个Porject：

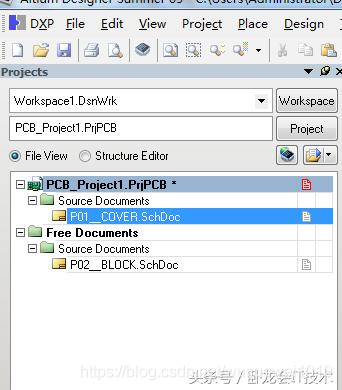

把打开的文件导入这个新的工程里面:

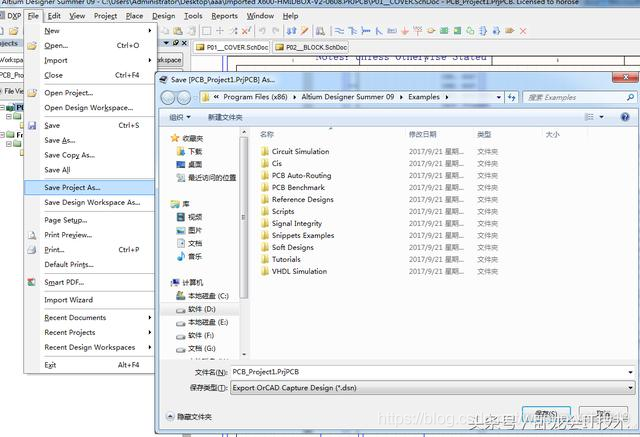

然后把这个工程另存为*.DSN的文件：

然后，就直接在ORCAD的软件，里面打开。

注意这里有时候会有问题，导出来之后，ORCAD打不开。我是单页每个转一下。有时候也会出奇怪的问题。所以我觉得不是太完美，以后继续发现有好的方法，再来告诉大家。当然，你们有好方法也要告诉我哦。我正需要一个完美 转换 的方法。
