Isight 2019集成MATLAB 2019（64位）优化问题解决方案

本文通过Isight在集成MATLAB进行优化分析的简单实例，讲述下述遇到的一些问题，第一次学习的可参考《isight参数优化理论与实例详解》第二章matlab部分。

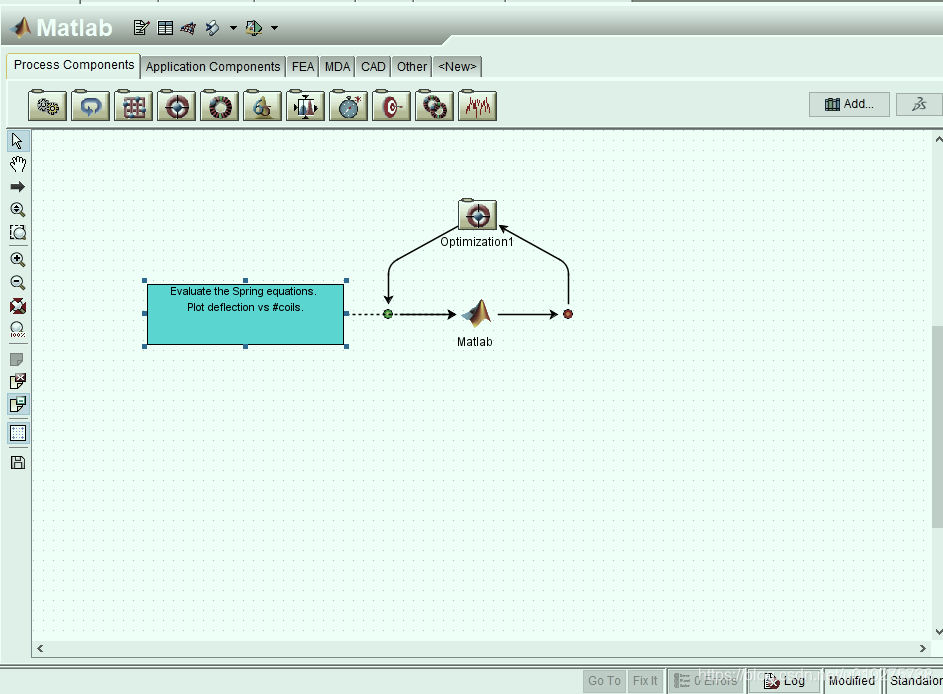

一、 sim  -flow中添加组件

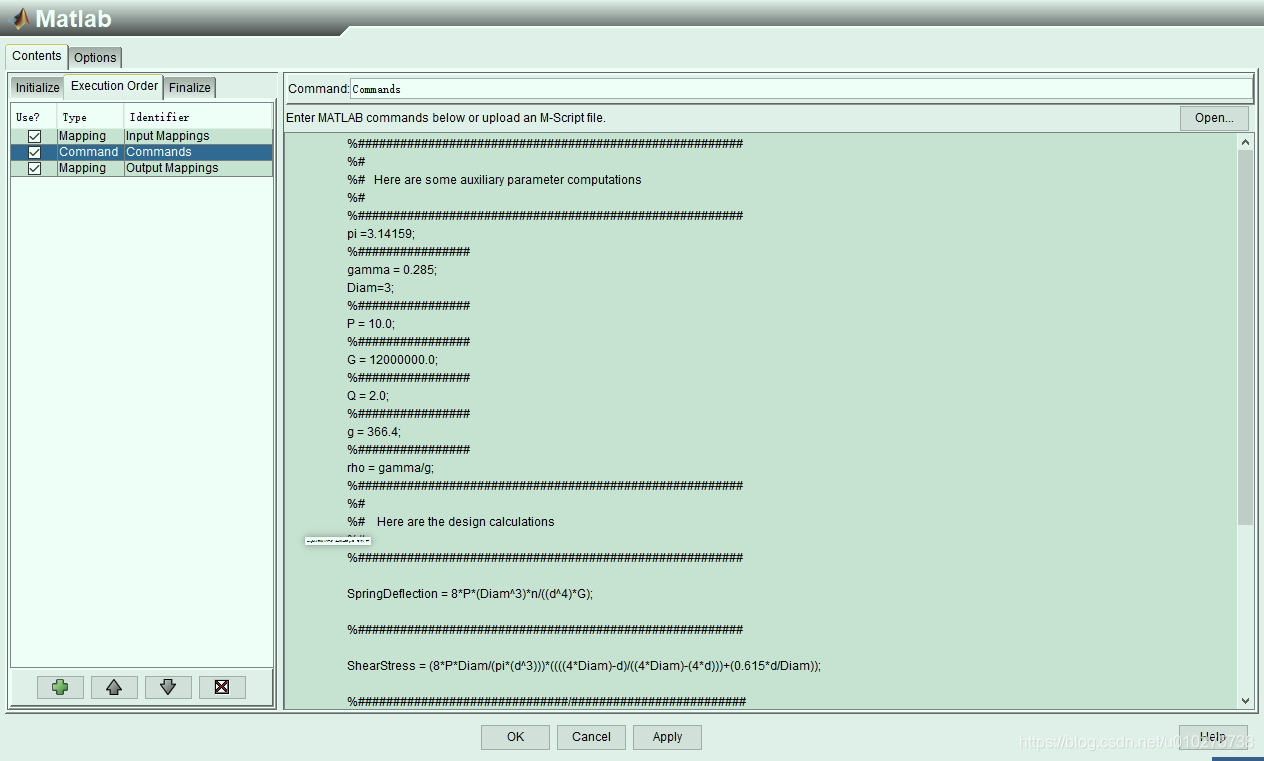

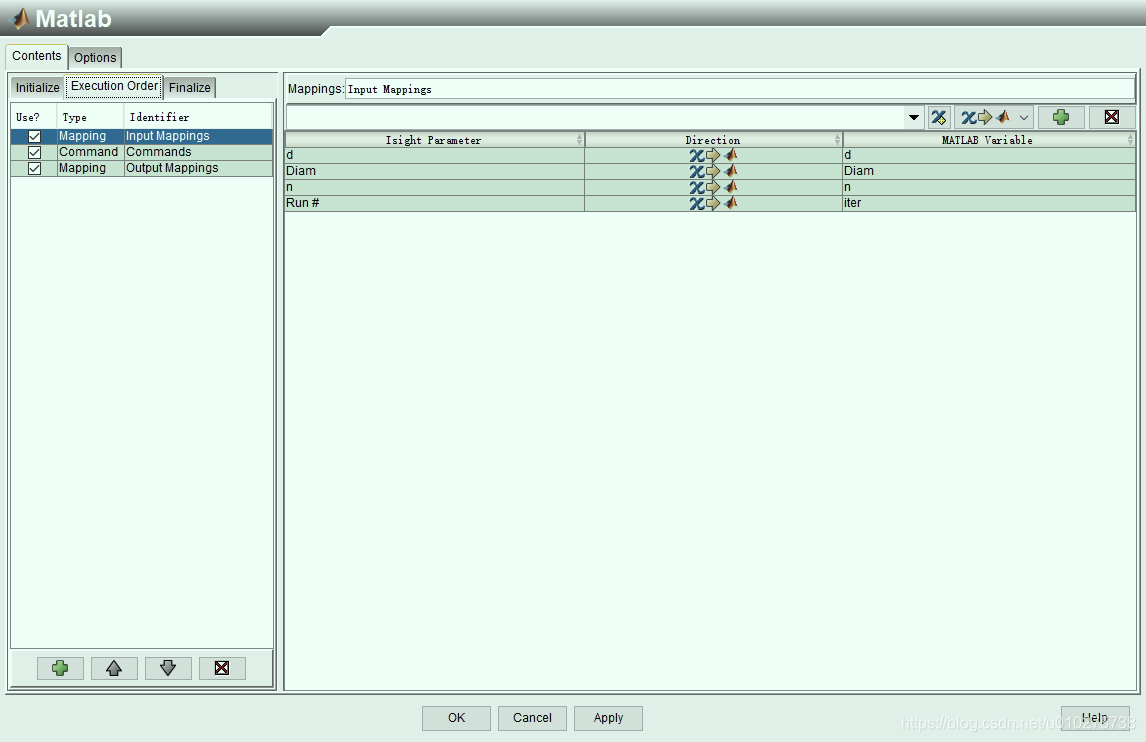

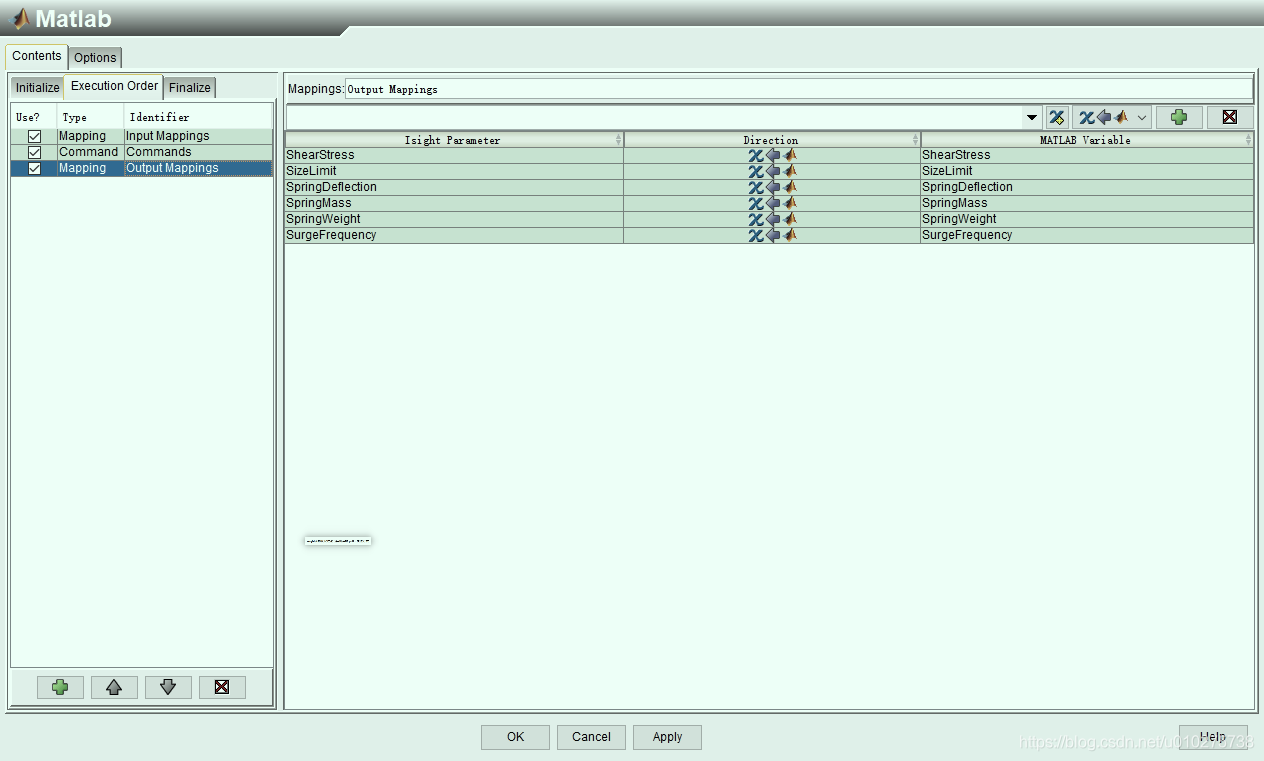

二 .双击MATLAB组件，建立参数变量映射

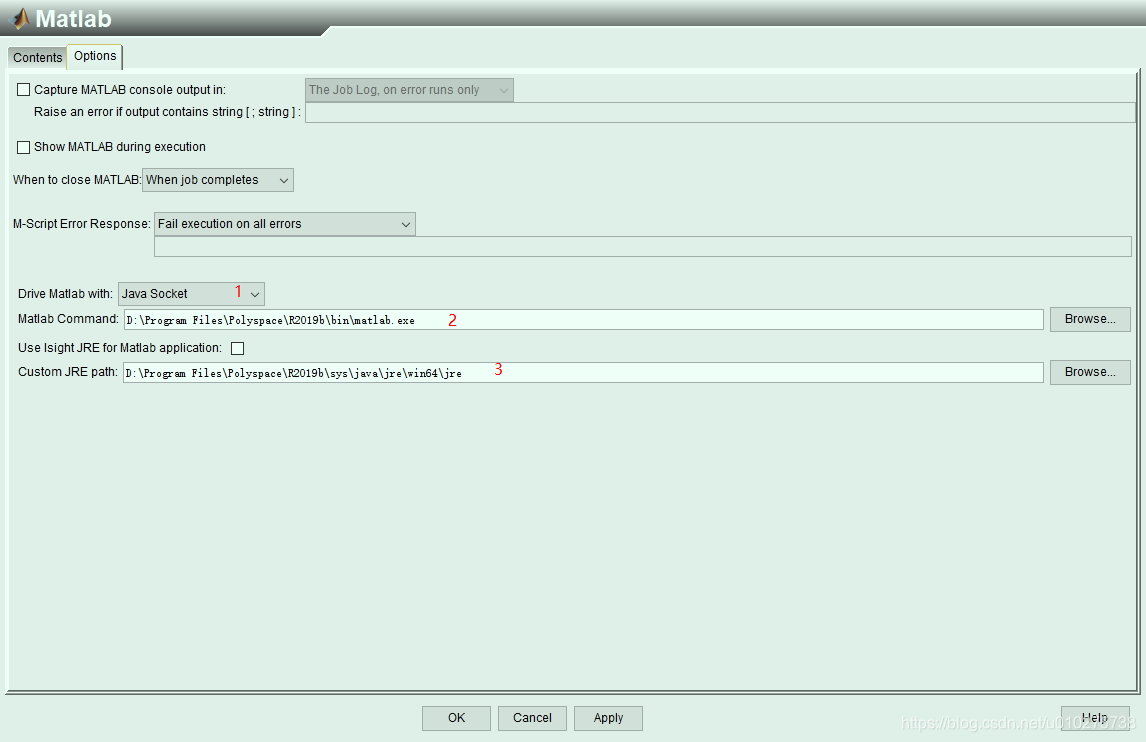

三.点击窗口中的option，选择Java Socket  ；选择MATLA.Exe程序所在路径；“Use Isight JRE for Matlab application：“不要勾选；选择MATLAB自带java库路径， https://www.gofarlic.com\Program Files\Polyspace\R2019b\sys\java\jre，（其实调用的是jvm.dll 文件，但是MATLAB会自动会补充\bin\server\，所以路径只能写到\jre。jvm.dll 文件所在路径 https://www.gofarlic.com\Program Files\Polyspace\R2019b\sys\java\jre\win64\jre\bin\server\jvm.dll；）；点击OK。

四.双击optimization组件。

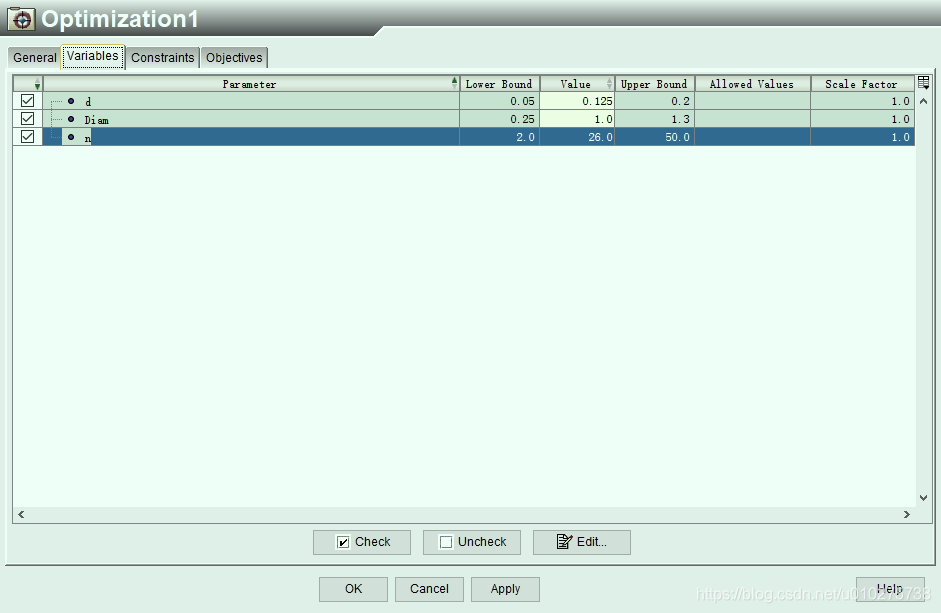

勾选变量

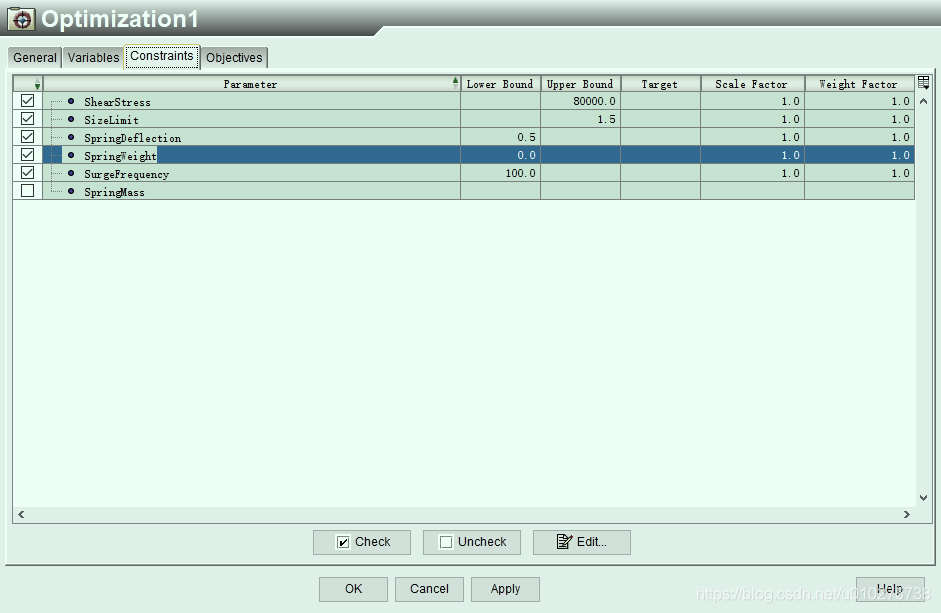

勾选约束条件，设定上下限

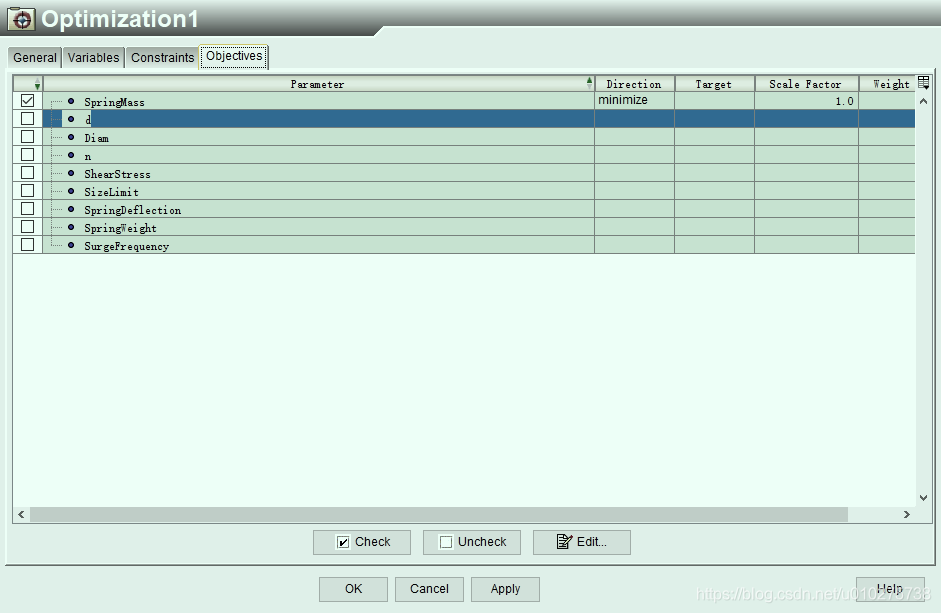

勾选目标函数，点击OK

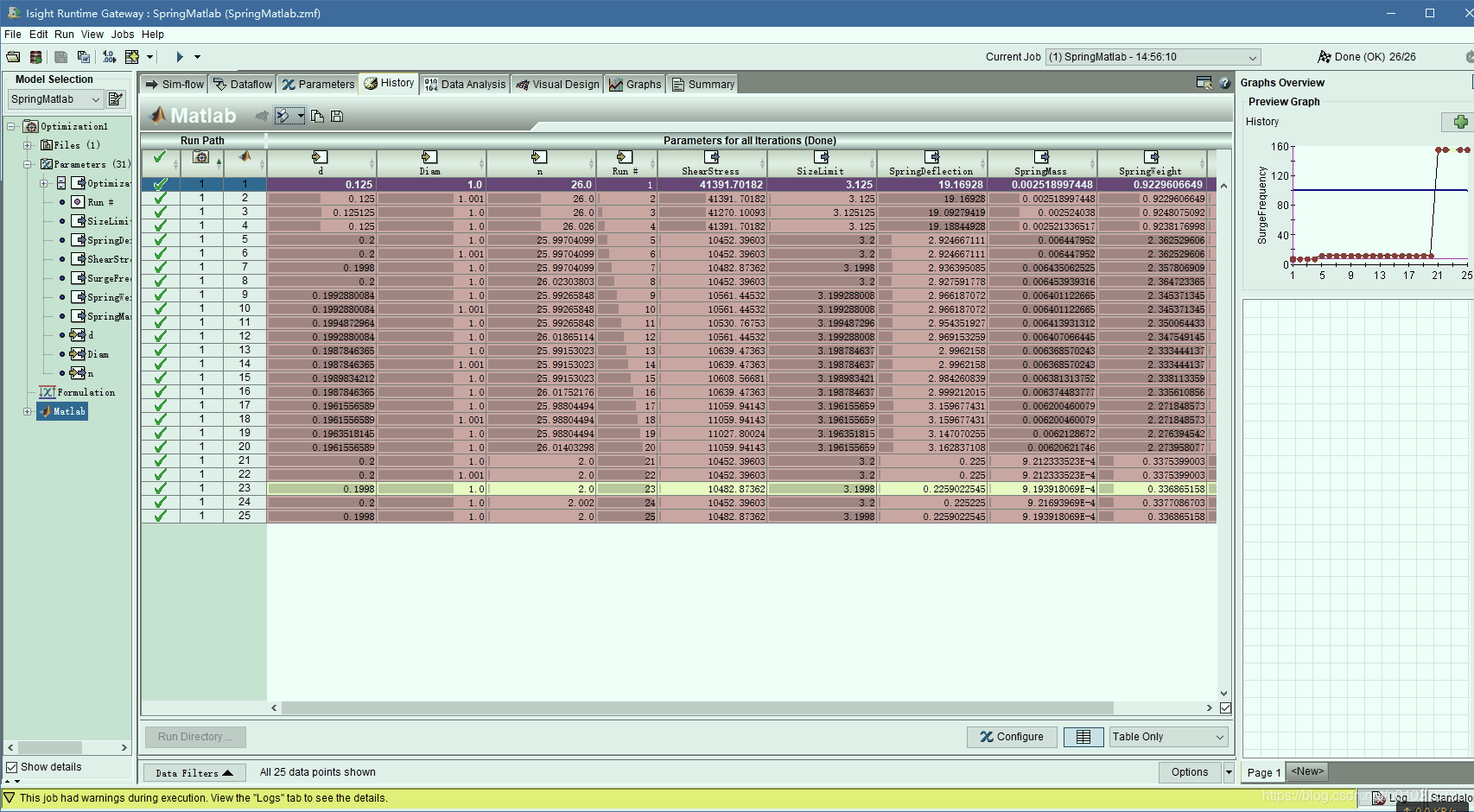

5.运行 Model  。结果如下。

Matlab 代码

pi =3.14159;

gamma = 0.285;

Diam=3;

P = 10.0;

G = 12000000.0;

Q = 2.0;

g = 366.4;

rho = gamma/g;

SpringDeflection = 8*P*(Diam^3)*n/((d^4)*G);

ShearStress = (8*P*Diam/(pi*(d^3)))*((((4*Diam)-d)/((4*Diam)-(4*d)))+(0.615*d/Diam));

SurgeFrequency = (d/(2*pi*Diam*Diam*n))*((G/(2*rho))^0.5);

SizeLimit = Diam+d;

SpringMass = (n+Q)*pi*pi*Diam*d*d*rho/4;

SpringWeight = SpringMass*g;

以下常见错误，都与上述第三步中的Java路径有关。

~~警告：找不到Java库：D\Program Files\Polyspace\R2019b\sys\javavjre\win64jirbin\serverjvm.dI请检查您是否具有MATLAB JAVA环境变星。请注意，MATLAB需要Java 1.8或更高版本。

~~Cannot locate or initialize class  com/mathworks/jmi/OpaqueJavaInterface. java.lang.NoClassDefFoundException: com.mathworks.jmi.OpaqueJavaInterface at java.net.URLClassLoader1.𝑟𝑢𝑛(𝑈𝑛𝑘𝑛𝑜𝑤𝑛𝑆𝑜𝑢𝑟𝑐𝑒)𝑎𝑡𝑎𝑣𝑎.𝑛𝑒𝑡.𝑈𝑅𝐿𝐶𝑙𝑎𝑠𝑠𝐿𝑜𝑎𝑑𝑒𝑟  1.run(UnknownSource)atava.net.URLClassLoader 1.run(UnknownSource) at java.security.AcessController.doPrivileged(Native Method) at java.net.URLClassLoader.findClass(Unknown Source) at java.lang.ClassLoader.loadClass(Unknown Source) at sun.misc.Launcher$AppClassLoader.loadClass(Unknown Source) at java.lang.ClassLoader.loadClass(Unknown Source)

~~isight中遇到 This   job encountered errors during execution.Would you like to view the details？
