Allegro中FloTHERM Interface插件安装步骤及使用指导（附插件下载链接）

在项目设计时，我们经常会遇到对板卡进行热仿真的需求，接下来我将给大家讲解如何在Allegro中利用FloTHERM Interface插件导出.floeda文件（热仿真文件）

• 安装插件

1、解压FloTHERM_Allegro_Interface_v2.23.zip

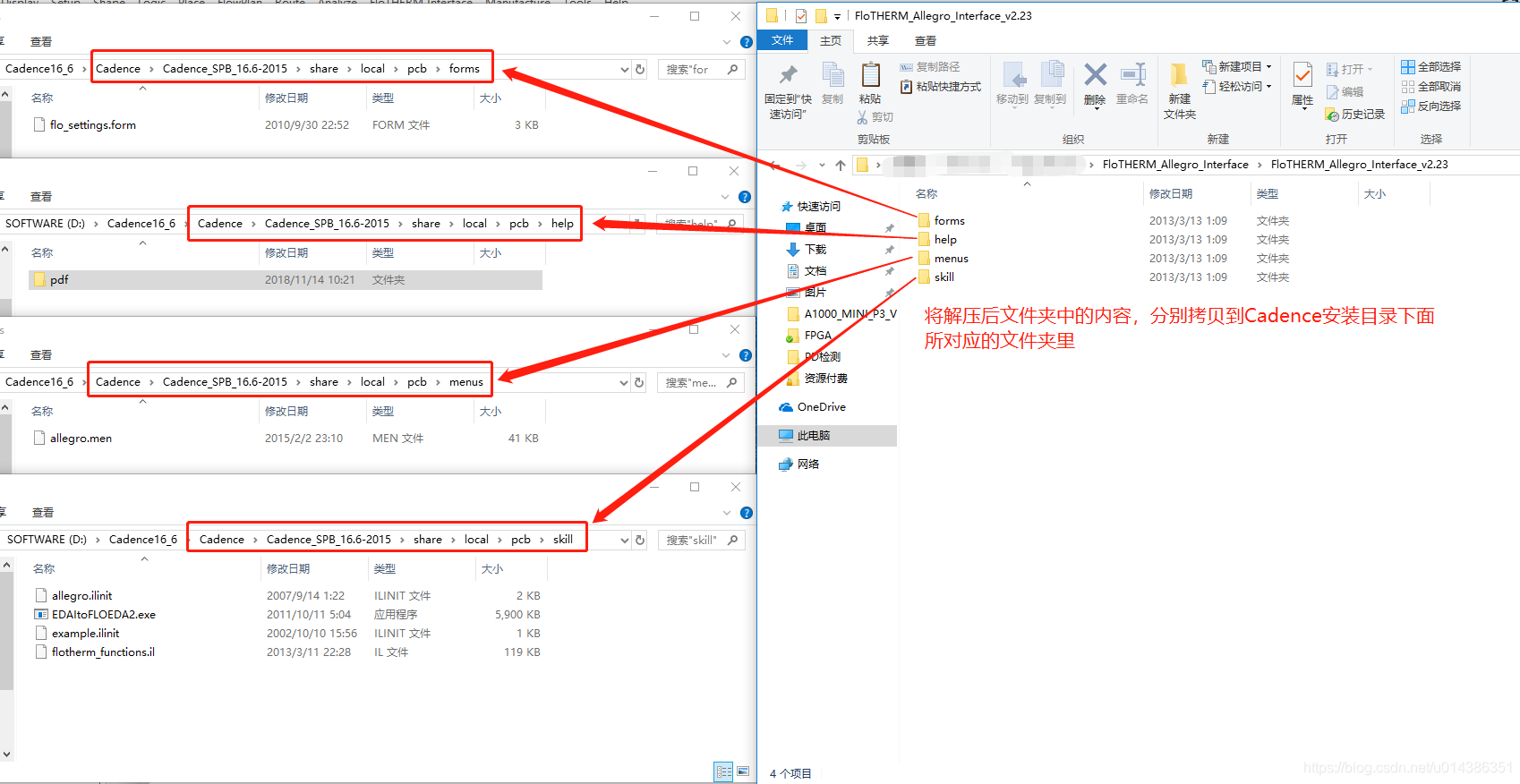

2、将解压后文件夹中的内容，分别拷贝到Cadence安装目录下面所对应的文件夹里。

3、安装完成后，在Allegro的状态栏会出现FloTHERM Interface的选项，整个安装过程到此结束。

• 使用指导（本使用指导只讲常规使用方法，其他使用方法请自行查阅帮助手册）

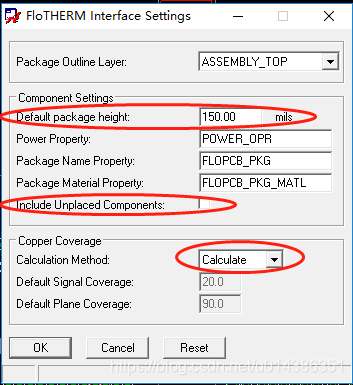

1、打开PCB工程，点击FloTHERM Interface选项，选择Setting；

1）根据需要更改Default package height（元器件默认高度），如果元器件封装已经添加高度 信息 ，此项可以忽略；

2）根据需要更改Include Unplaced Componets（包含未放置元器件），此处建议不勾选；

3）Copper Coverage（铺铜率）的Calculation Method（计算方式），如果板卡已经完成布线，建议选择Calculate（即计算板卡各层的实际铺铜率），如果板卡刚开始设计可选择Default，自由设置铺铜率。

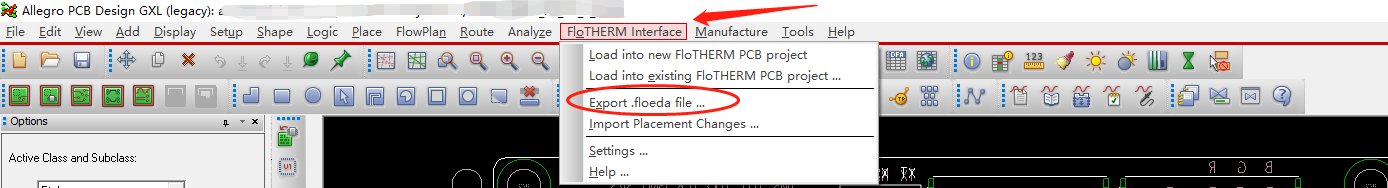

2、设置完成后，关闭 Settings  界面，点击Export .floeda file，选择保存地址，导出过程结束。

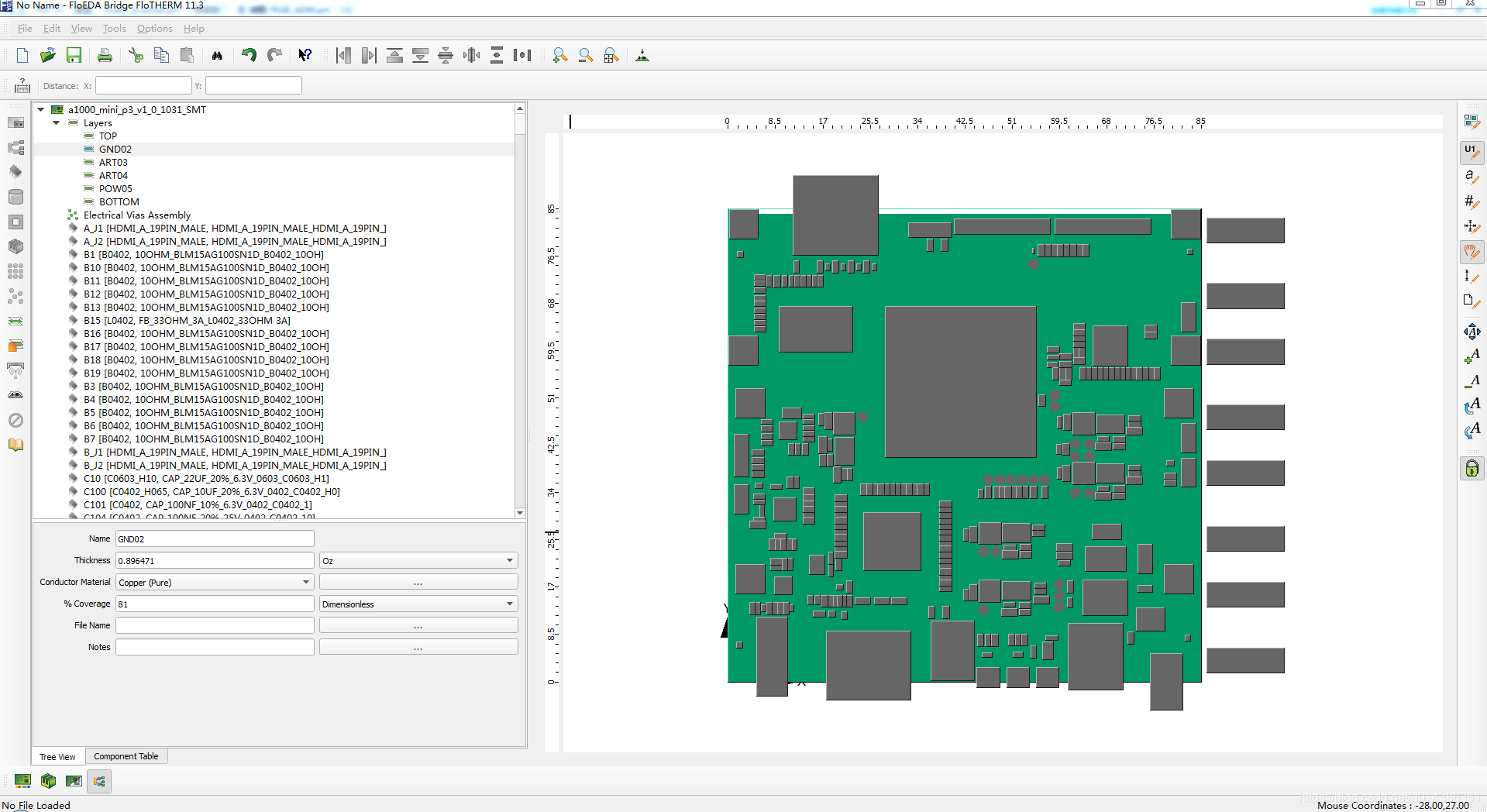

3、最后，在FloTHERM软件中导入.floeda文件，即可显示以下界面。

附上FloTHERM Interface插件

百度云  链接：https://pan.baidu.com/s/1MkC0GQPCa1E69mCqYjKehw

密码：qqn3
