ArcGIS Engine 10.0轻松入门级教程（5）：ArcEngine 10.0三维开发

该系统分为四个模块，分别是文件的操作、场景的浏览、点查询和矢量文件生成TIN。下面分别对这四个模块做详细介绍。

     文件操作。该模块包括打开工程文件（打开sxd文件）、打开栅格文件（打开Raster文件）和保存图片文件。所用到的控件有：SceneControl控件（用于显示打开的工程文件和栅格文件）、Button控件、OpenFileDialog控件、SaveFileDialog控件、TabControl控件（页面布局控件）、TOCControl控件（用于显示图层）。其布局如下：

  除了上述表所列出的属性需要设置，另外还要将TOCControl的Buddy属性设置为mSceneControl,其方法如下：

（1） 选中TOCControl控件，右击弹出菜单并选择“属性”。

（2） 弹出对话框，选择General页面，并找到Buddy复选框，选择mSceneControl。

   将控件的属性设置完毕之后，为三个Button控件添加Click事件，并添加以下处理代码：

       OpenSxdFile按钮控件的Click事件代码：

        /************************************************************************/

       /*                  "打开sxd文件"按钮按下事件                           */

       /************************************************************************/

       //打开sxd工程文件

       private void OpenSxdFile_Click(object sender, EventArgs e)

       {

           //文件过滤

           mOpenFileDialog.Filter = "sxd文件|*.sxd";

           //打开文件对话框打开事件

           if (mOpenFileDialog.ShowDialog() == DialogResult.OK)

           {

               //从打开对话框中得到打开文件的全路径,并将该路径传入到mSceneControl中

               mSceneControl.LoadSxFile(mOpenFileDialog.FileName);

           }

   }

      OpenRasterFile按钮控件的Click事件代码：

        /************************************************************************/

       /*                  "打开Raster文件"按钮按下事件                        */

       /************************************************************************/

       //向工程中添加栅格数据

       private void OpenRasterFile_Click(object sender, EventArgs e)

       {

           string sFileName = null;

           //新建栅格图层

           IRasterLayer pRasterLayer = null;

           pRasterLayer = new RasterLayerClass();

           //取消文件过滤

           mOpenFileDialog.Filter = "所有文件|*.*";

           //打开文件对话框打开事件

           if (mOpenFileDialog.ShowDialog() == DialogResult.OK)

           {

               //从打开对话框中得到打开文件的全路径

               sFileName = mOpenFileDialog.FileName;

               //创建栅格图层

               pRasterLayer.CreateFromFilePath(sFileName);

               //将图层加入到控件中

               mSceneControl.Scene.AddLayer(pRasterLayer,true);

               //将当前视点跳转到栅格图层

               ICamera pCamera = mSceneControl.Scene.SceneGraph.ActiveViewer.Camera;

               //得到范围

               IEnvelope pEenvelop = pRasterLayer.VisibleExtent;

               //添加z轴上的范围

               pEenvelop.ZMin = mSceneControl.Scene.Extent.ZMin;

               pEenvelop.ZMax = mSceneControl.Scene.Extent.ZMax;

               //设置相机

               pCamera.SetDefaultsMBB(pEenvelop);

               mSceneControl.Refresh();

           }

    }

    SaveImage按钮控件的Click事件代码：

       /************************************************************************/

       /*                  "保存图片文件"按钮按下事件                          */

       /************************************************************************/

       //抓图，将场景保存成图片文件

       private void SaveImage_Click(object sender, EventArgs e)

       {

           string sFileName = "";

           //保存对话框的标题

           mSaveFileDialog.Title = "保存图片";

           //保存对话框过滤器

           mSaveFileDialog.Filter = "BMP图片|*.bmp|JPG图片|*.jpg";

           //图片的高度和宽度

           int Width = mSceneControl.Width;

           int Height = mSceneControl.Height;

           if( mSaveFileDialog.ShowDialog() == DialogResult.OK)

           {

               sFileName = mSaveFileDialog.FileName;

               if(mSaveFileDialog.FilterIndex == 1)//保存成BMP格式的文件

               {

                   mSceneControl.SceneViewer.GetSnapshot(Width, Height,

                       esri3DOutputImageType.BMP, sFileName);

               }

               else//保存成JPG格式的文件

               {

                   mSceneControl.SceneViewer.GetSnapshot(Width, Height,

                       esri3DOutputImageType.JPEG, sFileName);

               }

               MessageBox.Show("保存图片成功！");

               mSceneControl.Refresh();

           }

    }

      有两种方法定制场景的浏览，第一种方法是利用arcgis的向导，定制常用的浏览方法，如漫游、放大、缩小等等，该方法简单，并且不需要编写代码，第二种方法是通过添加代码的方法更改场景的CurrentTool属性，从而实现场景浏览的功能，下面对以上两种方法一一介绍：

     第一种方法:

     第一步：添加ToolbarControl控件，该控件位于“工具箱”中的“ArcGIS Windows Forms”选项中，把它的名字设置为 ”mToolbarControl”，将“Dock”属性设置为“Top”，并将其Buddy属性设置为mSceneControl,设置方法与mTOCControl控件相同。

   第二步：进入“mToolbarControl”属性对话框中的“items”页面，并单击“Add…”按钮。弹出Control Commands对话框，在Control Commands对话框中选中“Category”列表框中的“Scene”选项，在“Commands”列表中就会出现与“Scene”关联的命令，双击命令就可以将该命令加入到“mToolbarControl”工具条中。

   第二种方法:

   第一步，加入C#工具条（ToolStrip控件），并将其“Dock”属性设置为“Top”,

   第二步，在工具条中加入按钮，并为按钮添加事件，并写入事件处理程序，其代码如下：

       /************************************************************************/

       /*                  工具条“ZoomIn”按钮按下事件                        */

       /************************************************************************/

       //将场景的缩放

       private void ZoomIn_Click(object sender, EventArgs e)

       {

           //创建命令

           ICommand pCommand = new ControlsSceneZoomInTool();

           pCommand.OnCreate(mSceneControl.Object);

           //将当前工具设置为缩放工具

           mSceneControl.CurrentTool = pCommand as ITool;

           pCommand = null;

           //刷新

           mSceneControl.Refresh();

   }

      本例仅以缩放为例，其他浏览工具与此相同。

      SceneControl控件中常用的浏览功能如下：

       点查询是通过鼠标点击事件来获取要素的方法，该功能是三维系统最常见的方法，arcgis中提供的LocateMultiple可以很方便的实现点查询功能，以下对点查询功能做详细的介绍： 第一步，在主窗口中添加一个CheckBox控件，并命名为mPointSearch，如图7所示，该控件控制是否进行点查询操作。第二步，新建一个Windows窗口,命名为ResultForm,并将Text属性改为“查询结果”ResultForm窗口中有一个TreeView控件，该控件以树状形式显示了查询的结果，如图8所示：

     第三步，为MainFrom添加私有成员函数private ResultForm mResultForm，并初始化。为mSceneControl控件添加鼠标按下事件OnMouseDown,并加入如下代码：

       /************************************************************************/

       /*                  mSceneControl的OnMouseDown事件                      */

       /************************************************************************/

       //处理点查询

       private void OnMouseDown(object sender, ISceneControlEvents_OnMouseDownEvent e)

       {

           if(mPointSearch.Checked)//check按钮处于打勾状态

           {

               //查询

             mSceneControl.SceneGraph.LocateMultiple(mSceneControl.SceneGraph.ActiveViewer,

                   e.x, e.y, esriScenePickMode.esriScenePickAll, false, out mHit3DSet);

               mHit3DSet.OnePerLayer();

               if (mHit3DSet == null)//没有选中对象

               {

                   MessageBox.Show("没有选中对象");

               }

               else

               {

                   //显示在ResultForm控件中。mHit3DSet为查询结果集合

                   mResultForm.Show();

                   mResultForm.refeshView(mHit3DSet);

               }

               mSceneControl.Refresh();

           }

     }

     第四步，在ResultForm中显示结果结合，其代码如下：

        //显示结果集合

       public void refeshView(IHit3DSet pHit3Dset)

       {

           //用tree控件显示查询结果

           mTreeView.BeginUpdate();

           //清空tree控件的内容

           mTreeView.Nodes.Clear();

           IHit3D pHit3D;

           int i;

           //遍历结果集

           for (i = 0; i < pHit3Dset.Hits.Count; i++)

           {

               pHit3D = pHit3Dset.Hits.get_Element(i) as IHit3D;

               if(pHit3D.Owner is ILayer)

               {

                   ILayer pLayer = pHit3D.Owner as ILayer;

                   //将图层的名称和坐标显示在树节点中

                   TreeNode node = mTreeView.Nodes.Add(pLayer.Name);

                   node.Nodes.Add("X=" + pHit3D.Point.X.ToString());

                   node.Nodes.Add("Y=" + pHit3D.Point.Y.ToString());

                   node.Nodes.Add("Z=" + pHit3D.Point.Z.ToString());

                   //将该图层中的所有元素显示在该树节点的子节点

                   if(pHit3D.Object != null)

                   {

                       if (pHit3D.Object is IFeature)

                       {

                           IFeature pFeature = pHit3D.Object as IFeature;

                           int j;

                           //显示Feature中的内容

                           for (j = 0; j < pFeature.Fields.FieldCount; j++)

                           {

                               node.Nodes.Add(pFeature.Fields.get_Field(j).Name + ":" +

                                  pFeature.get_Value(j).ToString());

                           }

                       }

                   }

               }

           }

           mTreeView.EndUpdate();

   }

     本例主要是利用大量的矢量文件生成不规则三界网TIN,并显示到mSceneControl控件中.其控件布局如下所示：

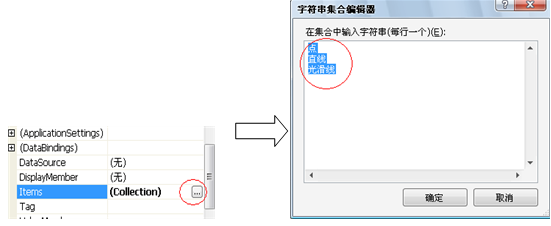

       另外，由于生成Tin文件的类型是固定的，不需要从场景中获得，所以mTINType复选框下拉菜单的内容也是固定的，可以通过修改ComboBox控件的Items属性来设定下拉菜单的内容，如图。本文主要介绍以下“点”、“直线”、“光滑线”三种构建TIN的类型，其他的类型请参阅arcgis帮助文档。

    为RefreshLayer按钮添加Click事件，其代码如下：

       /************************************************************************/

       /*             RefreshLayer按钮Click事件                                */

       /************************************************************************/

       //刷新图层

       private void RefreshLayer_Click(object sender, EventArgs e)

       {

           mLayerCombox.Items.Clear();

           //得到当前场景中所有图层

           int nCount = mSceneControl.Scene.LayerCount;

           if (nCount <= 0)//没有图层的情况

           {

               MessageBox.Show("场景中没有图层，请加入图层");

               return;

           }

           int i;

           ILayer pLayer = null;

           //将所有的图层的名称显示到复选框中

           for (i = 0; i < nCount; i++)

           {

               pLayer = mSceneControl.Scene.get_Layer(i);

               mLayerCombox.Items.Add(pLayer.Name);

           }

           //将复选框设置为选中第一项

           mLayerCombox.SelectedIndex = 0;

           addFieldNameToCombox(mLayerCombox.Items[mLayerCombox.SelectedIndex].ToString());

       }

为mLayerCombox控件添加SelectedIndexChanged事件，其代码如下：

/************************************************************************/

       /*               mLayerCombox的SelectedIndexChanged事件                 */

       /************************************************************************/

       private void OnSelectIndexChange(object sender, EventArgs e)

       {

           addFieldNameToCombox(mLayerCombox.Items[mLayerCombox.SelectedIndex].ToString());

       }

       //更加图层的名字将该图层的字段加入到combox中

       private void addFieldNameToCombox(string layerName)

       {

           mFeildCombox.Items.Clear();

           int i;

           IFeatureLayer pFeatureLayer = null;

           IFields pField = null;

           int nCount = mSceneControl.Scene.LayerCount;

           ILayer pLayer = null;

           //寻找名称为layerName的FeatureLayer;

           for (i = 0; i < nCount; i++)

           {

               pLayer = mSceneControl.Scene.get_Layer(i) as IFeatureLayer;

               if (pLayer.Name == layerName)//找到了layerName的Featurelayer

               {

                   pFeatureLayer = pLayer as IFeatureLayer;

                   break;

               }

           }

           if(pFeatureLayer != null)//判断是否找到

           {

               pField = pFeatureLayer.FeatureClass.Fields;

               nCount = pField.FieldCount;

               //将该图层中所用的字段写入到mFeildCombox中去

               for (i = 0; i < nCount; i++ )

               {

                   mFeildCombox.Items.Add(pField.get_Field(i).Name);

               }

           }

           mFeildCombox.SelectedIndex = 0;

       }

      为ConstructTin按钮添加Click事件，其代码如下：

       /************************************************************************/

       /*                      ConstructTin按钮的Click事件                     */

       /************************************************************************/

       //创建Tin

       private void ConstructTin_Click(object sender, EventArgs e)

       {

           if(mLayerCombox.Text == ""|| mFeildCombox.Text == "")//判断输入合法性

           {

               MessageBox.Show("没有相应的图层");

               return;

           }

           ITinEdit pTin = new TinClass();

           //寻找Featurelayer

           IFeatureLayer pFeatureLayer =

               mSceneControl.Scene.get_Layer(mLayerCombox.SelectedIndex) as IFeatureLayer;

           if(pFeatureLayer != null)

           {

               IEnvelope pEnvelope = new EnvelopeClass();

               IFeatureClass pFeatureClass = pFeatureLayer.FeatureClass;

               IQueryFilter pQueryFilter = new QueryFilterClass();

               IField pField = null;

               //找字段

               pField = pFeatureClass.Fields.get_Field(pFeatureClass.Fields.FindField(mFeildCombox.Text));

               if(pField.Type == esriFieldType.esriFieldTypeInteger ||

                    pField.Type ==esriFieldType.esriFieldTypeDouble ||

                    pField.Type == esriFieldType.esriFieldTypeSingle)//判断类型

               {

                   IGeoDataset pGeoDataset = pFeatureLayer as IGeoDataset;

                   pEnvelope = pGeoDataset.Extent;

                   //设置空间参考系

                   ISpatialReference pSpatialReference;

                   pSpatialReference = pGeoDataset.SpatialReference;

                   //选择生成TIN的输入类型

                   esriTinSurfaceType pSurfaceTypeCount =

esriTinSurfaceType.esriTinMassPoint;

                   switch (mTINType.Text)

                   {

                       case "点":

                           pSurfaceTypeCount = esriTinSurfaceType.esriTinMassPoint;

                           break;

                       case "直线":

                           pSurfaceTypeCount = esriTinSurfaceType.esriTinSoftLine;

                           break;

                       case "光滑线":

                           pSurfaceTypeCount = esriTinSurfaceType.esriTinHardLine;

                           break;

                   }

                   //创建TIN

                   pTin.InitNew(pEnvelope);

                   object missing = Type.Missing;

                   //生成TIN

                   pTin.AddFromFeatureClass(pFeatureClass, pQueryFilter, pField, pField, pSurfaceTypeCount, ref missing);

                   pTin.SetSpatialReference(pGeoDataset.SpatialReference);

                   //创建Tin图层并将Tin图层加入到场景中去

                   ITinLayer pTinLayer = new TinLayerClass();

                   pTinLayer.Dataset = pTin as ITin;

                   mSceneControl.Scene.AddLayer(pTinLayer,true);

               }

               else

               {

                   MessageBox.Show("该字段的类型不符合构建TIN的条件");

               }

           }

    }
