Creo二次开发第一个案例及报错处理（Creo6.0 + VS2017环境）

1、版本确认

在进行 环境配置  前，务必要确认Creo的版本及其对应的VS版本(C++版本)要求，这个可以百度查询

根据我安装的Creo版本来看，其他版本没有测试过

   Creo3.0对应VS2015

   Creo6.0对应VS2017

   Creo8.0对应VS2019

   版本对应不上的话是无法编译的，另外不同的Creo版本其编译所需包含的文件也都略有区别。

2、新建DLL项目

新建DLL项目的教程网上已经很多了，这里不再重复，简单的过一遍中间的重要步骤。

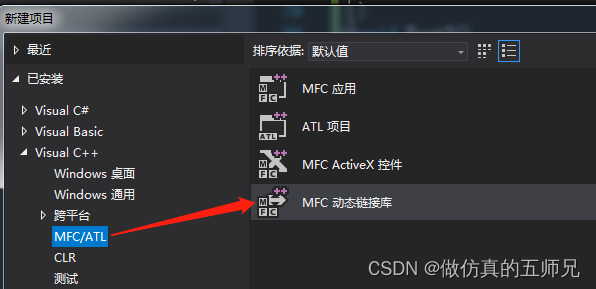

①建DLL项目

②设置项目属性

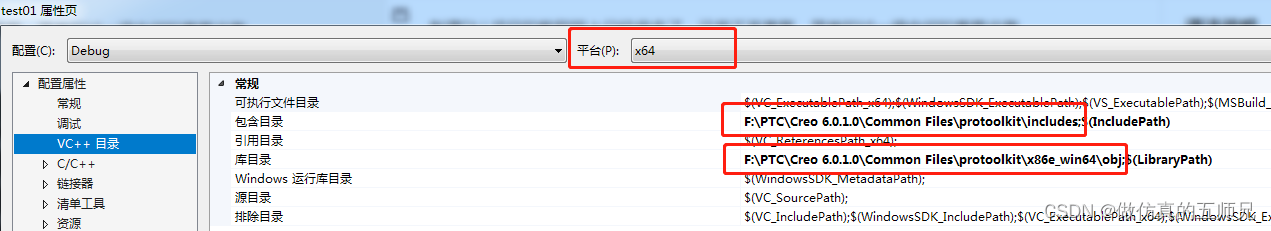

设置包含目录和库目录，注意编译平台选择X64

包含目录：

   Creo3.0:

   https://www.gofarlic.com\Program Files\PTC\Creo 3.0\M060\Common Files\protoolkit\includes

   Creo6.0-8.0

   E:\Program Files\PTC\Creo 8.0.1.0\Common Files\protoolkit\includes

库目录：

   E:\Program Files\PTC\Creo 8.0.1.0\Common Files\protoolkit\x86e_win64\obj

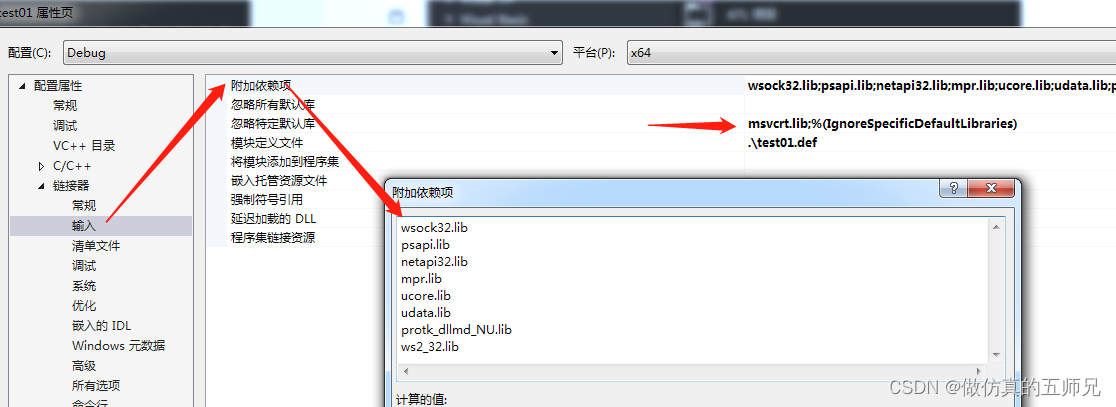

   在链接器依赖项中添加：

   wsock32.lib

   psapi.lib

   netapi32.lib

   mpr.lib

   ucore.lib

   udata.lib

   protk_dllmd_NU.lib

   ws2_32.lib

PS:注意一下protk_dllmd_NU.lib这个，如果你用的是Creo3.0(也有可能是4.0)以下的版本，是没有这个lib文件的，需要用protk_dllmd.lib，如果不确定是protk_dllmd_NU.lib还是protk_dllmd.lib，可以到Creo安装目录下的 比如：Creo 3.0\M060\Common Files\protoolkit\x86e_win64\obj，去这个目录下面找，有哪个就用哪个，注意看名字，不要搞错了。

在忽略特定默认库中输入：msvcrt.lib

③编写实例代码

在CPP文件中添加头文件

#include "pch.h"
#include "framework.h"
#include "test01.h"
#include <ProToolkit.h>
#include "ProMenubar.h"
#include "ProMenu.h"
#include "ProUtil.h"

然后在CPP底部添加业务代码(中间创建DLL项目自动生成的代码可以不用管)

static uiCmdAccessState AccessDefault(uiCmdAccessMode access_mode)
{
	return(ACCESS_AVAILABLE);
}
void Test1()
{
	AfxMessageBox(_T("测试按钮 A"));
}
void Test2()
{
	AfxMessageBox(_T("测试按钮 B"));
}
extern "C" int user_initialize()
{
	ProError status;
	ProFileName MsgFile;
	ProStringToWstring(MsgFile, "IconMessage.txt"); //注意此处的 IconMessage 与后面的txt 文件夹下的 IconMessage.txt 文件名必须相同
	uiCmdCmdId PushButton1_cmd_id, PushButton2_cmd_id;
	status = ProMenubarMenuAdd("MainMenu", "Function", "Help", PRO_B_TRUE, MsgFile);
	ProCmdActionAdd("PushButton1_Act", (uiCmdCmdActFn)Test1, 12, AccessDefault, PRO_B_TRUE, PRO_B_TRUE, &PushButton1_cmd_id);
	ProMenubarmenuPushbuttonAdd("MainMenu", "PushButton", "FirstButton", "this button will show a message",NULL,PRO_B_TRUE,PushButton1_cmd_id,MsgFile);
		ProCmdActionAdd("PushButton2_Act", (uiCmdCmdActFn)Test2, uiCmdPrioDefault, AccessDefault, PRO_B_TRUE, PRO_B_TRUE, &PushButton2_cmd_id);
	ProMenubarmenuPushbuttonAdd("MainMenu", "PushButton2", "SecondButton", "this button will show a message", NULL, PRO_B_TRUE, PushButton2_cmd_id, MsgFile);
		return status;
}
extern "C" void user_terminate()
{
	AFX_MANAGE_STATE(AfxGetStaticModuleState());
}

然后编译文件，生成DLL文件，将DLL复制。

④创建Creo界面按钮

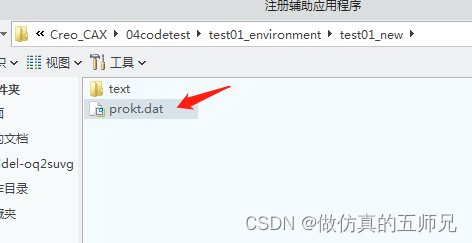

找一个文件路径，将上面生成的DLL复制过来，然后建立一个文本文档，命名为prokt.dat，在文本中输入：

NAME TestForCreo
EXEC_FILE H:/01_codeup/Creo_CAX/04codetest/test01_environment/test01_new/test01.dll
TEXT_DIR H:/01_codeup/Creo_CAX/04codetest/test01_environment/test01_new/text
STARTUP dll
REVISION Creo6.0
END

在文件夹下新建text文件夹，在文件夹内新建文本文档，命名为IconMessage.txt，在文本中输入：

Function
UserFunction
#
#
FirstButton
A Button
#
#
secondbutton
B Button
#
#
this button will show a message
this button will show a message
#
#
show first button
show first button
#
#

上述代码中EXEC_FILE中的路径为DLL路径，比如我的DLL命名为test01.dll

   TEXT_DIR路径为IconMessage.txt 文本文件  的文件夹路径，和前面CPP里面的文本名称是一一对应的。

⑤Creo界面上添加按钮

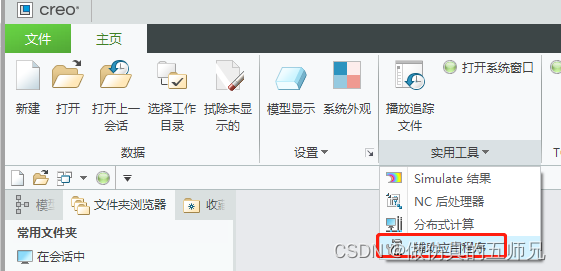

打开Creo界面，在实用工具下拉菜单中找到辅助应用程序


   点击注册


   选择刚刚创建的prokt.dat文件


   点击启动

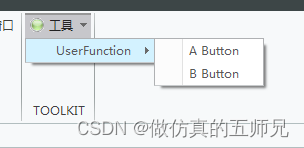

   启动后在工具里就会出现刚刚创建的两个测试按钮，点击按钮会弹出对应的文本提示窗


   至此，creo的 二次开发 环境配置完成，第一个测试案例完成。

3、报错问题处理

1、PRO_TK_MSG_NOT_FOUND

这个错误是按钮文本找不到的问题，这是因为网上的教程代码里面写的是IconMessage.txt文件，但后面新建文本文档的时候，教程里写的是新建“IconMessage.text”，这两个文件一个txt，一个text，不对应，所以软件找不到文件，将新建的文本文件改为IconMessage.txt即可。

2、无法解析的外部符号

   错误 LNK2019 无法解析的外部符号 ProCmdActionAdd，该符号在函数 user_initialize 中被引用

   错误 LNK2019 无法解析的外部符号 ProMenubarMenuAdd，该符号在函数 user_initialize 中被引用

这个错误是因为链接器输入附加依赖项的时候搞错了，protk_dllmd.lib和protk_dllmd_NU.lib的这个问题，高版本的是-NU版本的lib文件，低版本没有-NU这个字符，在前面链接器设置也有详细说明。

3、_MSC_VER”的不匹配项

   错误 LNK2038 检测到“_MSC_VER”的不匹配项: 值“1900”不匹配值“1700”

这个错误是因为使用的VS开发版本和Creo版本不匹配的原因，比如选的是Creo3.0的库，那就没法用17,19版本的VS开发，Creo8.0的库，也没法用13,15版本的VS开发。这个在文章开头也有提到。

以上内容为个人调试过程的记录，只记录了我自己测试过的内容和发现的问题，供大家参考，内容有错欢迎批评指正，谢谢~
