Altium Designer 20凡亿教育视频学习-03：课程笔记

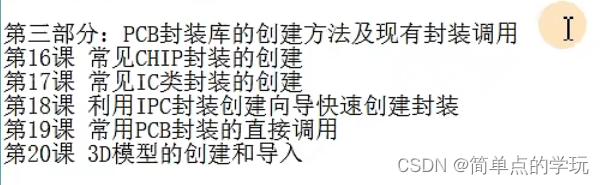

第三部分学习

封装具备的元素

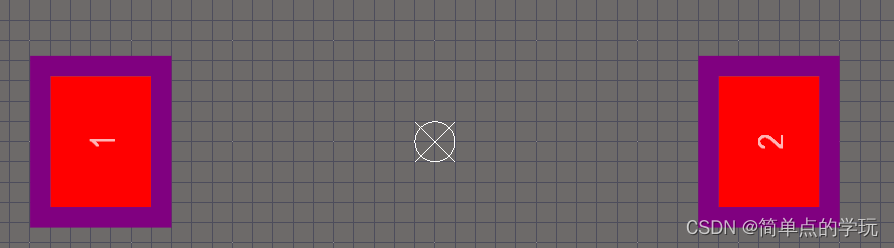

紫色部分就是阻焊部分，阻焊作用：防止绿油覆盖

封装制作

Tab键调出属性菜单

当放置焊盘的时候，按Tab键，可以打开属性面板，并且更改是贴片还是插孔的

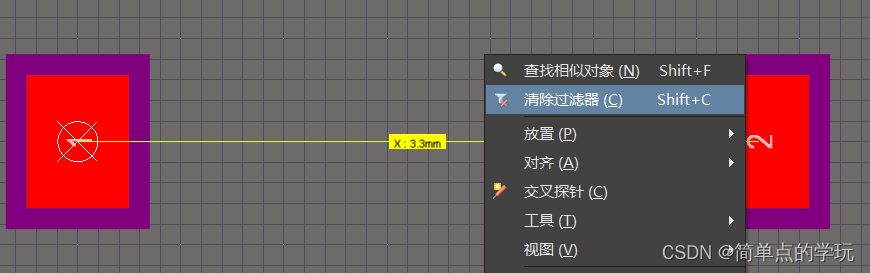

测量距离

Ctrl + M = 测量功能

测量完成，右击选择清除过滤器，把距离删了

定位到原点-- E + F +C

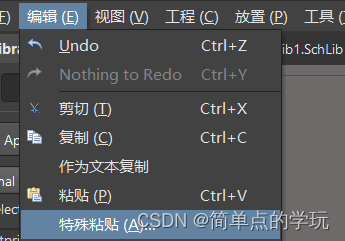

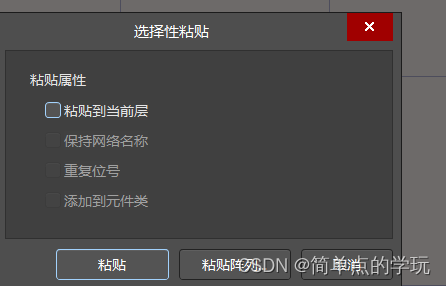

特殊粘贴-产生多个焊盘以及间隔相等

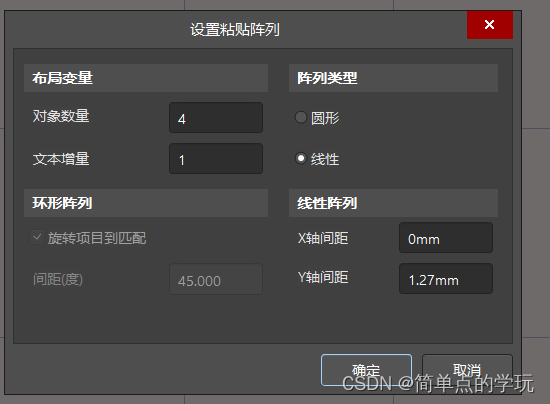

步骤：先复制一下焊盘-激活特殊粘贴功能、选择粘贴阵列功能、选择好个数和焊盘之间的距离

然后点击第一个焊盘完成复制（第一个焊盘会有重叠的一个，需要自己删掉）

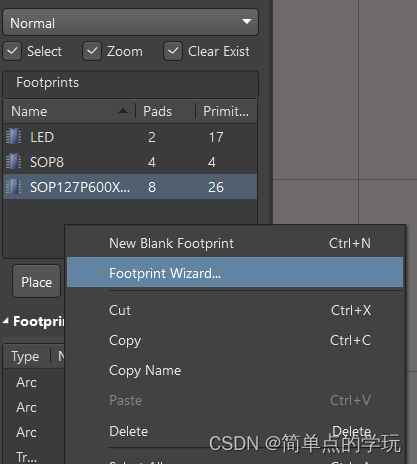

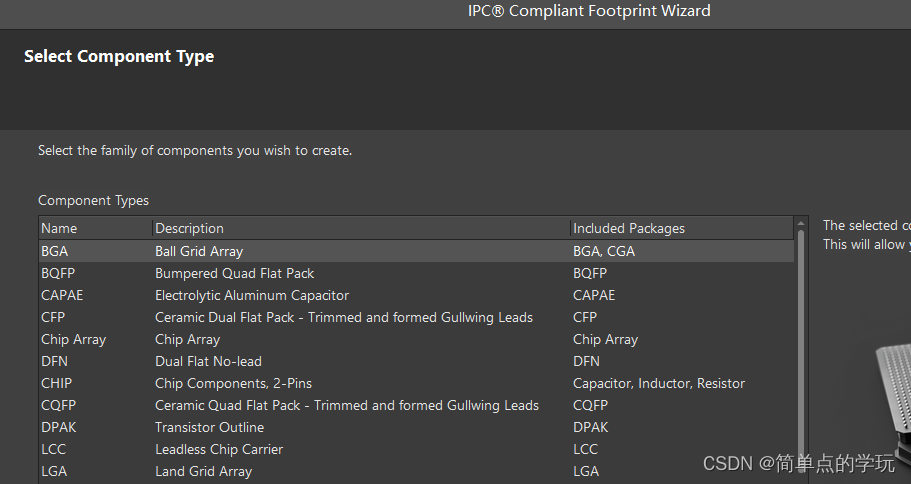

IPC封装创建向导

自己选择一种向导，我这里选择的是SOP

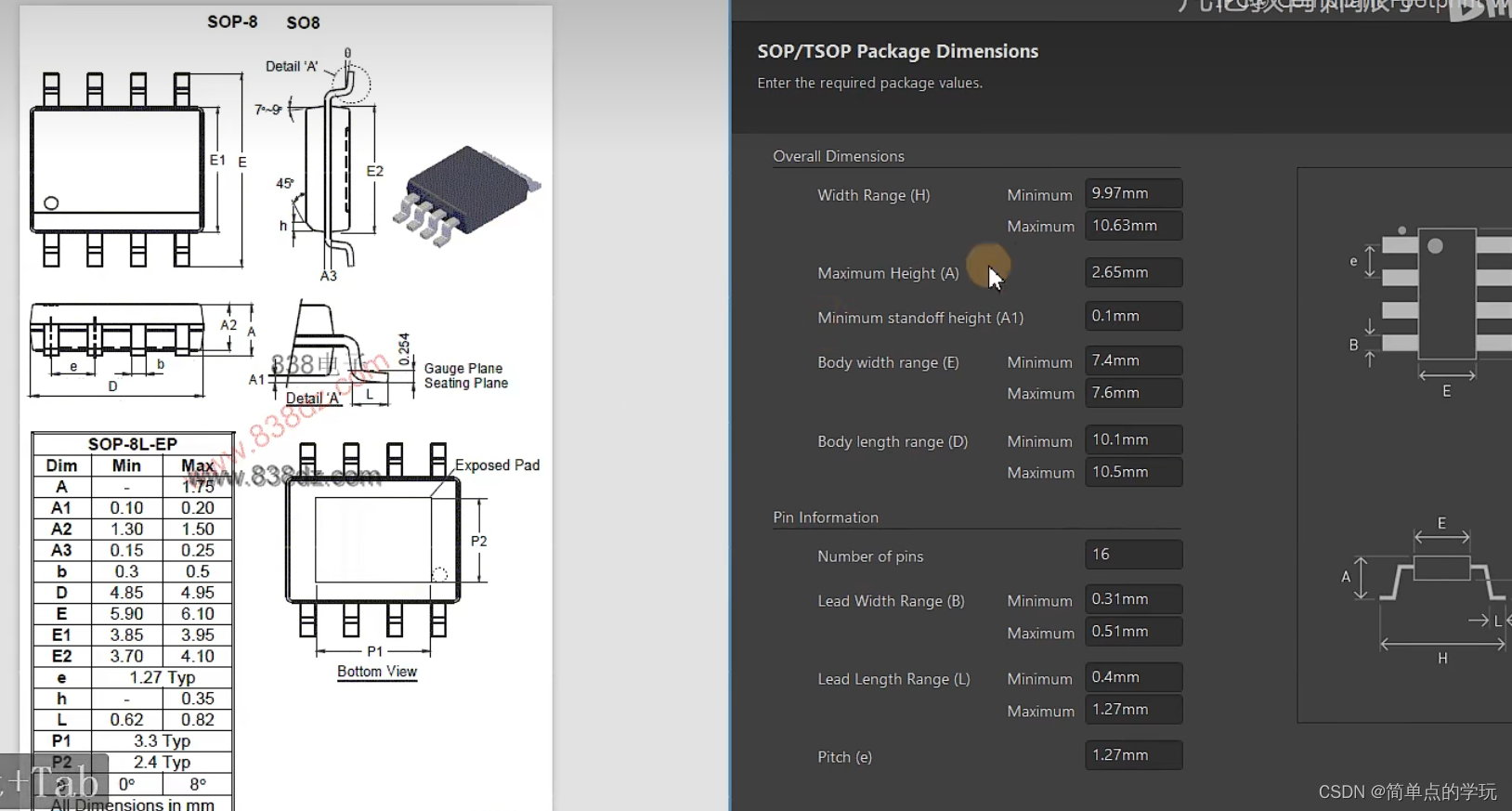

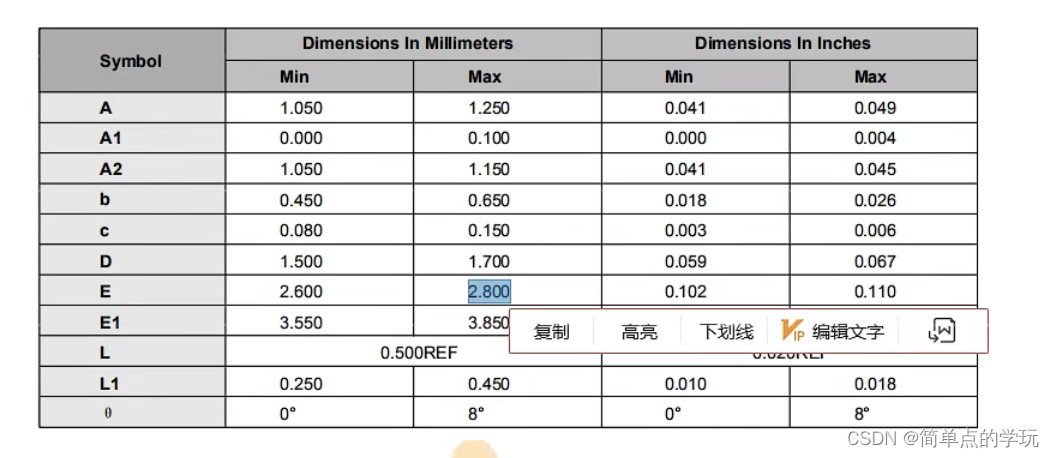

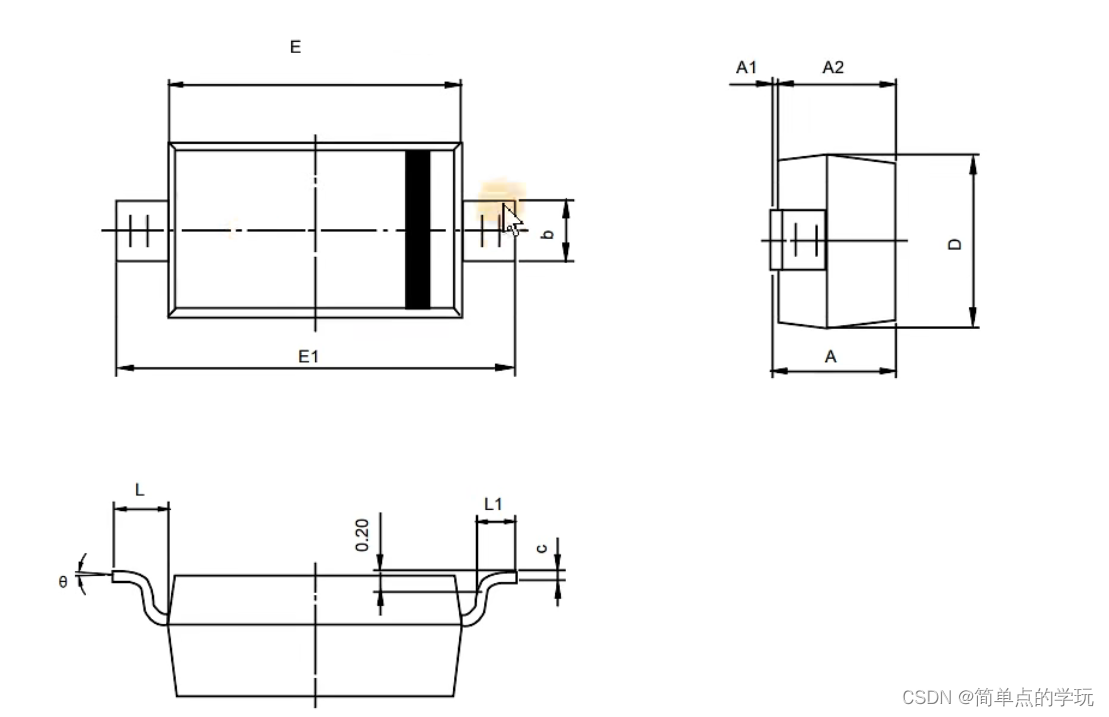

根据上面的图填写参数即可，然后next

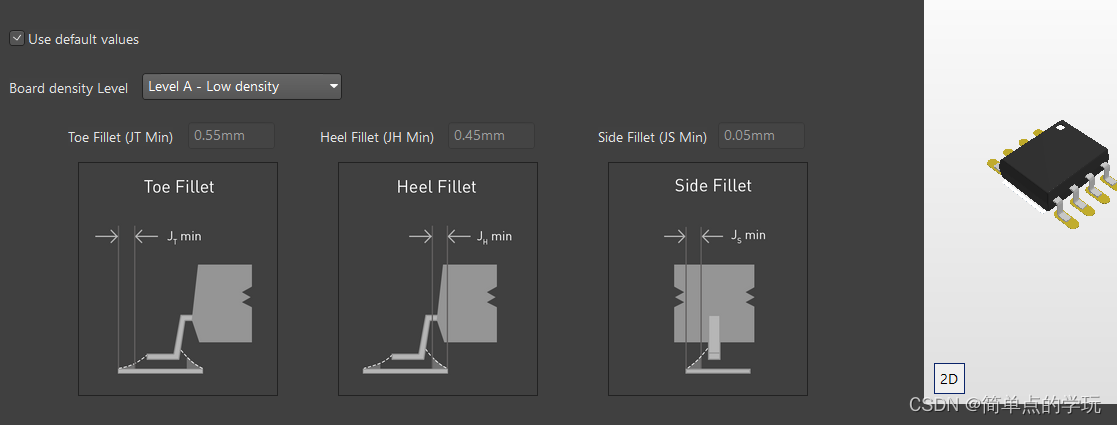

这里的ABC表示密度，如果需要小点就选择C，一般取中间值B

选择方法：当你所需的器件在IPC向导中就使用向导创建即可

关于拿设计好的封装前提

大部分的情况我们都是使用已有的封装，节约时间，但是前提是你已经学会了自己创建封装，因为有些器件的封装是不存在的，需要我们自己创建，PCB设计难点不是做封装，而是布线和摆放器件的思路，

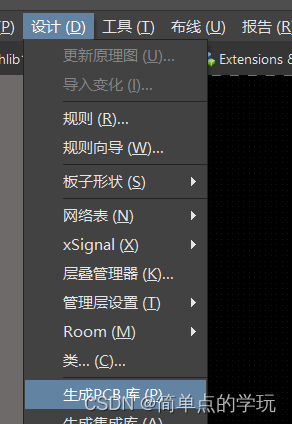

将别人设计好的PCB的封装全部 提取 出来

生成完封装后，直接复制粘贴到我们工程就可以了

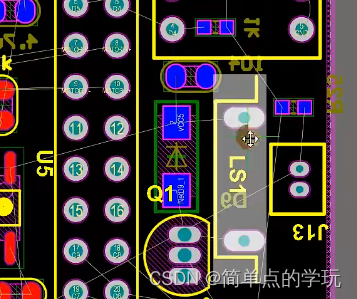

将别人设计好的PCB的封装选择性提取出来

步骤一：在别人的PCB图上的封装进行复制（Ctrl + C）

步骤二：去我们自己的PCB 封装库 那里直接粘贴即可

3D的作用

核算结构，比如器件的高度啊，我需要把器件放在一个盒子里去，但是我需要知道器件高度等等，因此我们需要一个3D模型，需要他的实物高度等

3D模型创建

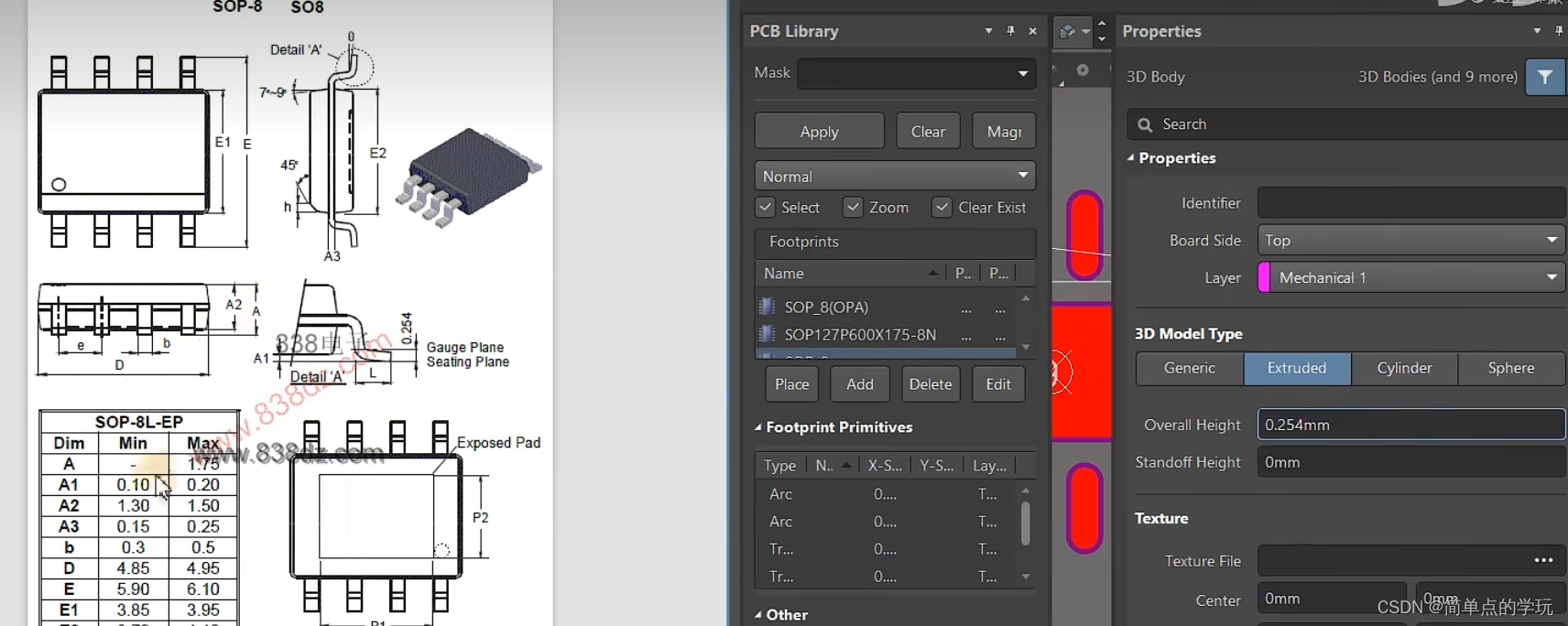

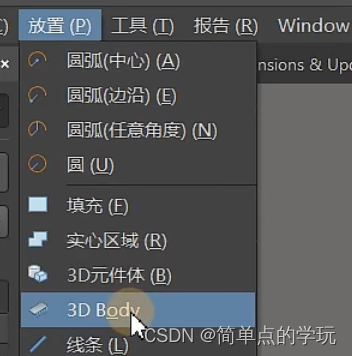

1：放置已有的3D模型在封装中去--选择3Dbody--定位到已有的3D路径中去。如果没有就选择--3D元件体

Overall Height表示的是实体高度

shift + 空格 = 改变形状，如果shift + 空格没用的话，你需要切换到英文状态下

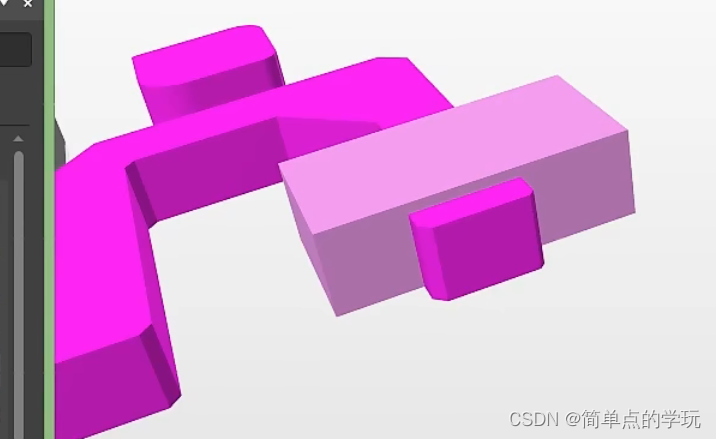

3D元件体是支持叠加的并且改变颜色

那些好看的3D模型是通过第三方软件产生的，你可以直接去网上找就可以了

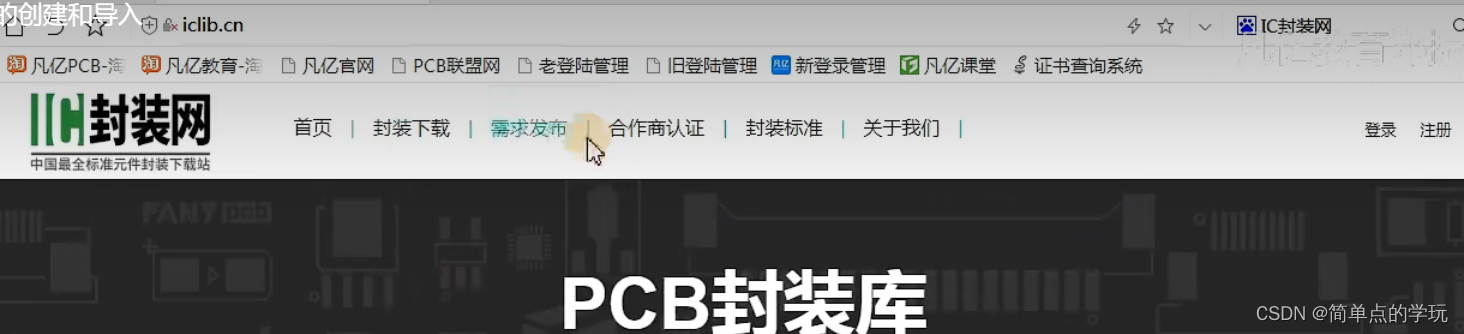

IC封装网-网上资源-封装库
