AD18绘制AHT20原理图及PCB电路设计教程

前言

本文介绍了AHT20 芯片，并且绘制了AHT20 的原理图，对AHT20 进行了封装；并且将AHT20添加进来STM32 最小系统的原理图中，并且即将绘制含有AHT20 芯片的STM32 的PCB 图。

AHT20芯片简介

AHT20 是一款国人生产的温湿度传感芯片，这是有关AHT20 的相关资料， 提取 码：hahy。

ATH20，新一代温 湿度传感器 在尺寸与智能方面建立了新的标准：它嵌入了适于回流焊的双列扁平无引脚SMD封装，底面 3 × 3 mm，高度 1.0 mm。传感器输出经过标定的数字信号，标准IIC格式。

AHT20配有一个全新 设计 的 ASIC 专用芯，一个经过改进的MEMS半导体电容式温湿度传感元件和一个标准的片上温度传感器元件，其性能已经大大提升甚至超出了前一代传感器的可靠性水平，新一代温湿度传感器，经过改进时期在恶劣环境下性能更稳定。

每一个传感器都经过校准和测试，在产品表面印有产品批号，由于对传感器做了改良和微型化改进，因此它的性价比更高，并且最终所有设备都将得益于尖端的节点运行模式。

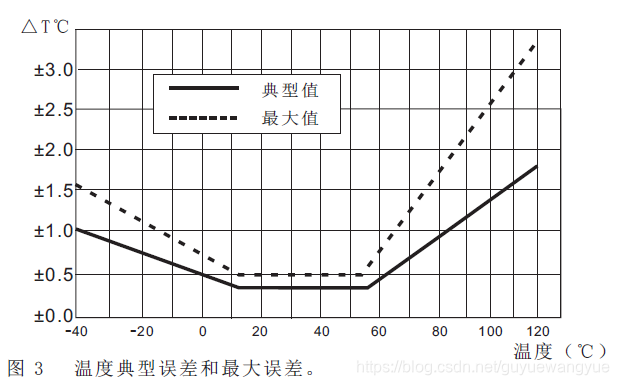

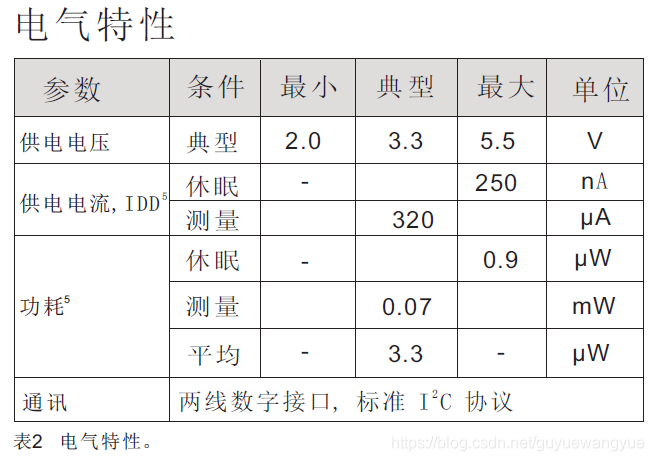

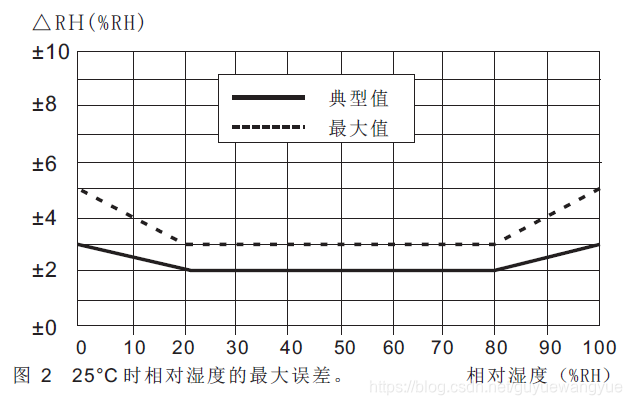

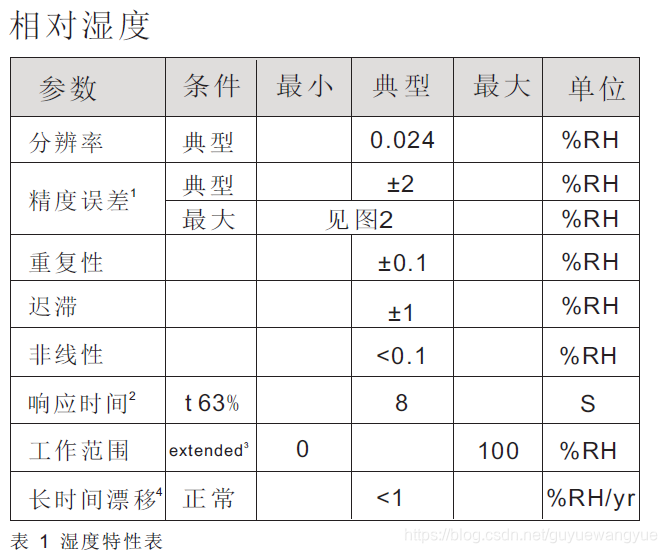

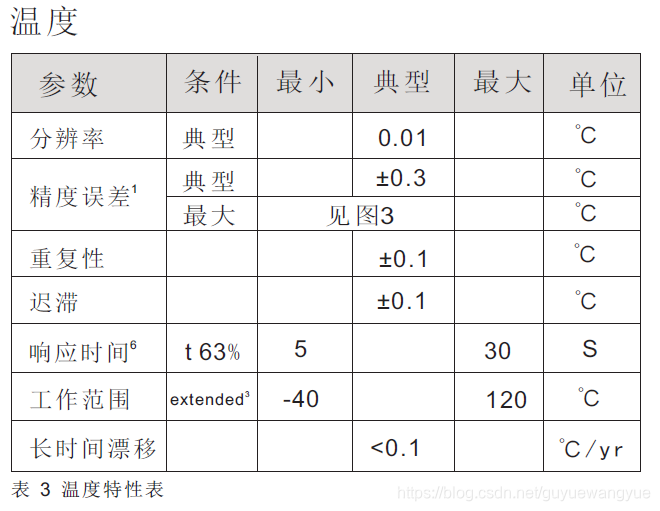

AHT20 性能参数

AHT20 接口
