没有电脑的年代，机械工程师是如何制图的？

机械制图是工程师表达自己的语言

车间下料、加工一切以图纸为准

现在的80后、90后的工程师都是CAD制图了

在电脑普及之前

机械工程师都是手绘制图

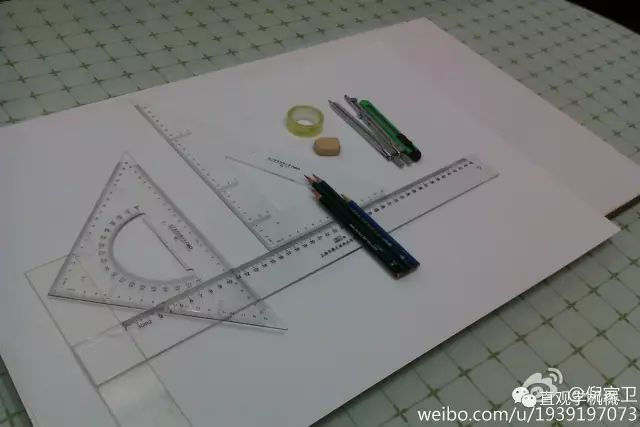

使用的工具是游标卡尺、丁字尺、三角板、圆规、2B铅笔和橡皮

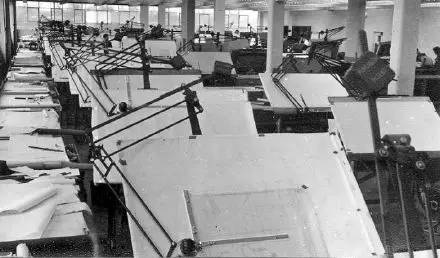

制图在画图板上完成

使用的图纸有0号图纸和1号图纸。。。

在大图纸上制图十分辛苦

厚厚的图纸消磨了我们太多的日夜

其中的苦与甜只有经历的人刻骨铭心

与现在不同

那会上学时都有专门的制图室

记得小编上学那会

好像画过减速器

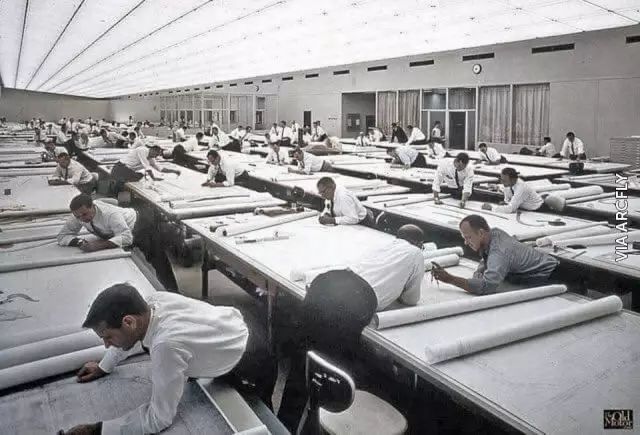

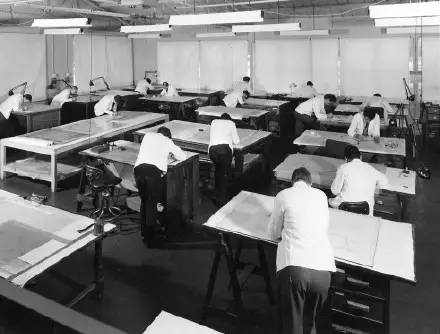

大大的教室里全都是伏案制图的同学

很壮观

由于大家不熟练

晚上经常挑灯夜战

回首往事

不怕大家笑话

记得在工厂实习那会

我们这帮实习的小白之中有位小子

他发明了趴玻璃抄袭图纸的方法

就是把别人的图纸先固定在窗户的玻璃上

再把自己的图纸也贴在已经画好的图纸上

利用窗户上玻璃的透光性

可以很快速的把别人已经画好的图纸抄袭完

这种“压箱底”的“丑事”不知道大家做过没有

今天算是大白于天下了

上班后就有了电脑

单位里年轻人都学了CAD和CAXA

年龄大的工程师依然是在图板上制图

也许从哪以后

机械制图的方式开始掀开了新的一页

那个年代

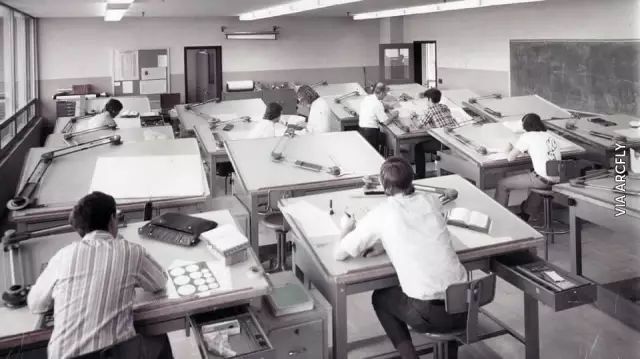

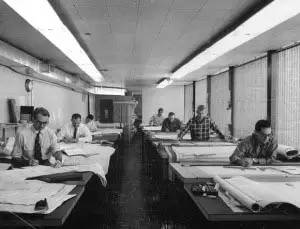

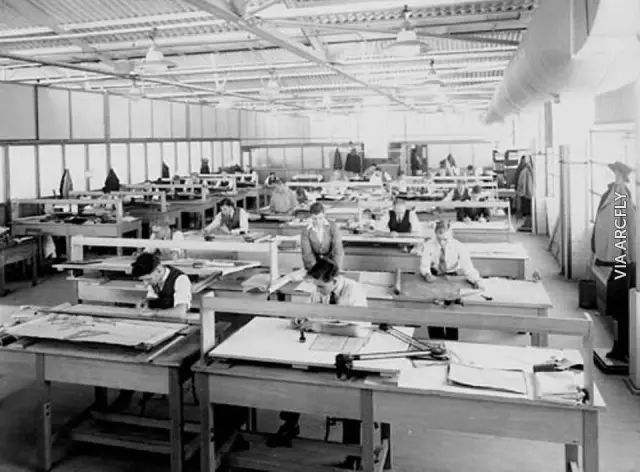

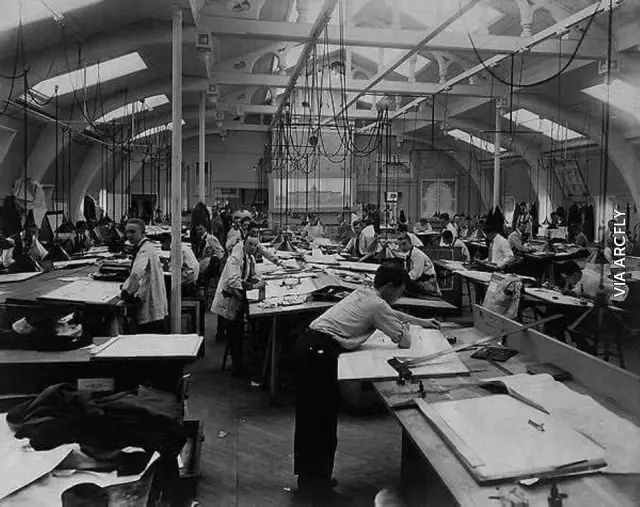

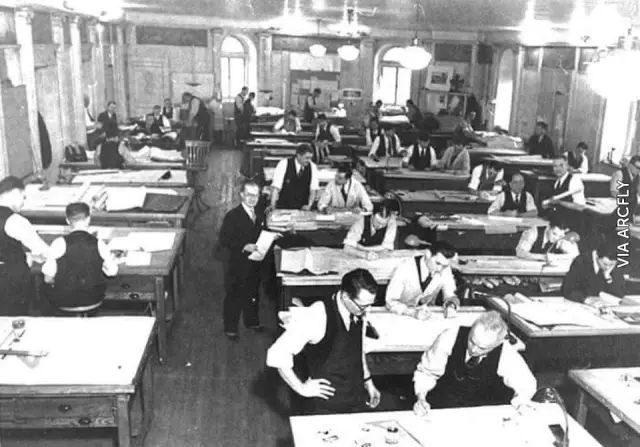

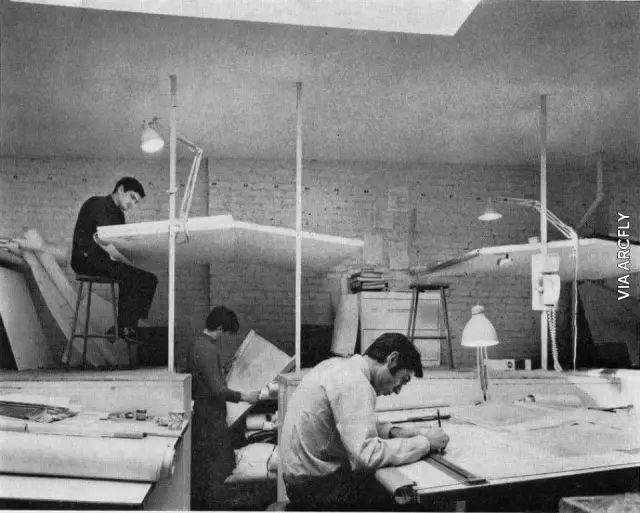

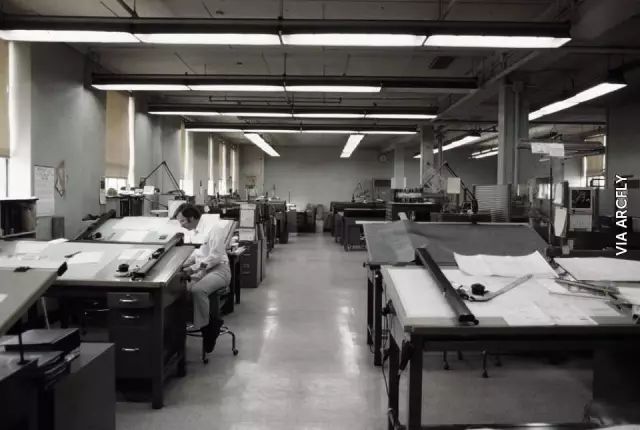

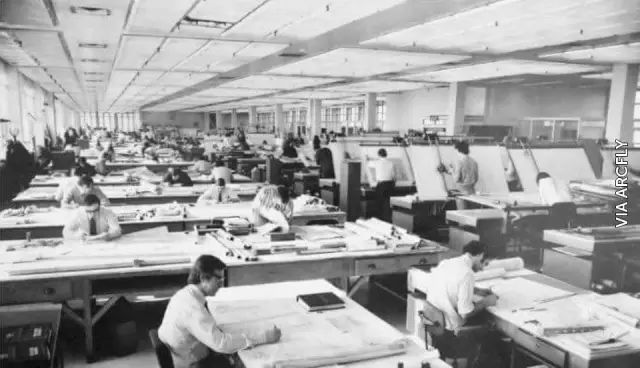

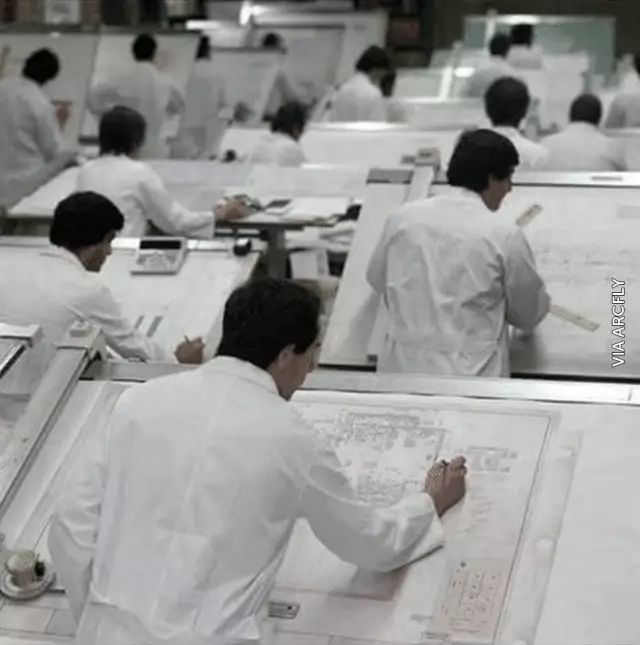

各大机械制造公司和设计院的设计绘图室是什么样的呢

一起走进

没有cad年代的工作室

↓↓

多年过去了

图板已经在我们技术科里找不到了

丁字尺也不见了踪影

唯有游标卡尺变成了电子数显式的

千分尺、角度尺等测量工具成了我们机械工程师严谨的象征

机械制图也从图板上走进了计算机

从平面空间的展示到了三维空间的展示

之后又有了干涉、模拟。。。

小编一路走来见证了机械制图的变化

还记得你工作时单位制图的场景吗
