足球画起来有很多办法，不过这种在装配体下画看起来更省事一点。虽然讲解起来有点麻烦，不过思路还是比较清楚，启发一下估计就行了。
因为不太好截图，所以我是又重新做了第二次边做边截的图，和描述可能有一点点的出入，见谅。
绘制过程：

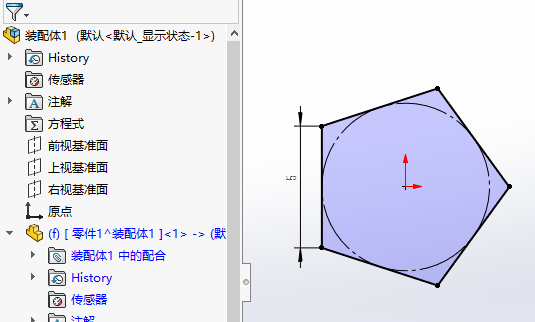

新建一个装配体，插入一个新零件。编辑这个新零件，在上视面绘五边形。
【曲面】-【平面区域】，做成一个五边形的面。
.png "2.png")

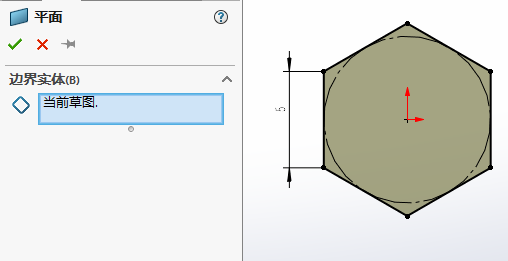

退出。重新插入一个新零件，同样做一个六边形的面。和上一步的五边形边长相等。
.png "4.png")
将6边形的零件复制一个出来。添加如下图这样的模仿足球的配合，五边形固定。

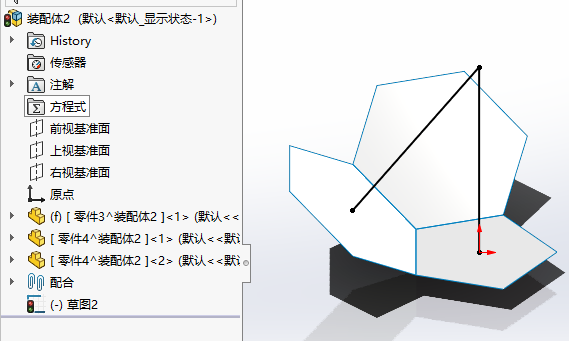

然后在装配体的前视面绘如下3D草图，两条线分别和两个面垂直，这一步的目的是找出足球的圆心。后续所有操作都以这个圆心为基准。
.png "5.png")

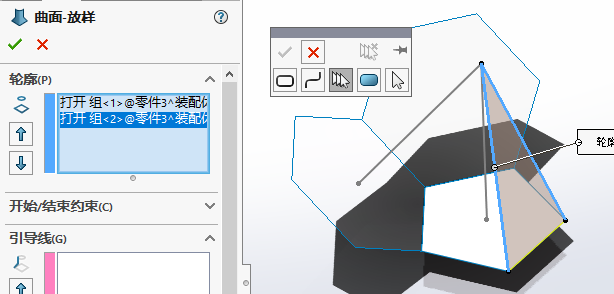

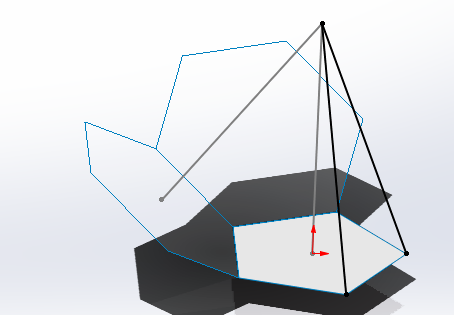

退出当前草图。重新去编辑5边形零件，用3D草图两条线连接圆心点和任意两个相邻的顶点。做放样曲面。
.png "6.png")
.png "7.png")
将曲面沿竖的那条直线阵列5个。然后缝合成实体。

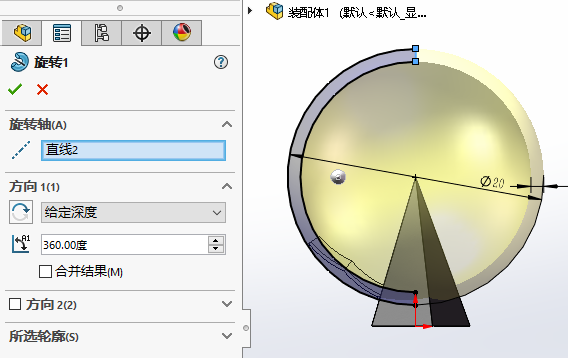

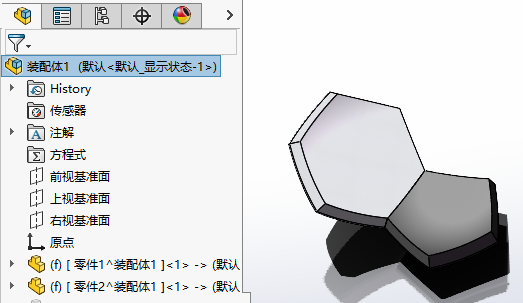

前视面再次旋转出一个有厚度的球面，取消合并结果。
.png "8.png")

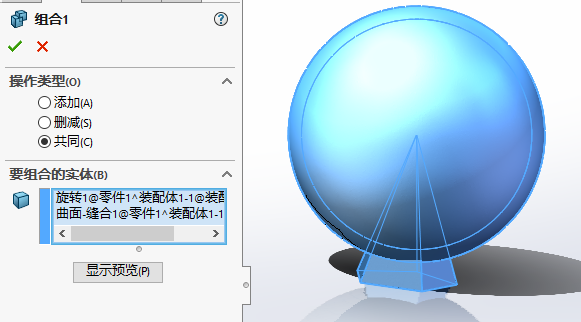

【直接编辑】【组合】【共同】，保留下来五边形的球面实体。
.png "9.png")

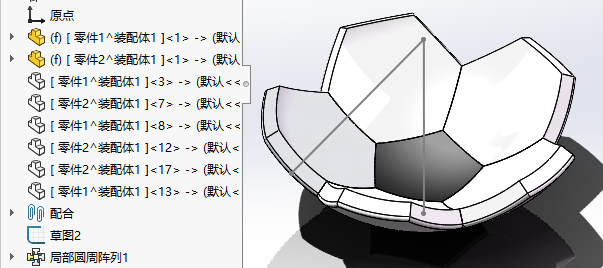

同样的方法去操作那个六边形。最后形成如下两个实体。注意此时会出现参考约束丢失的情况，删除即可。我们所需要的都已经有了。
.png "10.png")

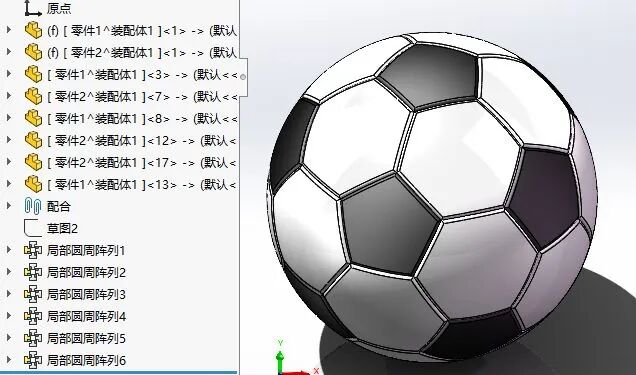

接下来就是添加零件并阵列，形成完整的足球。注意是依次复制五边形零件，阵列，然后复制6边形零件，阵列，多次添加后完成。
.png "11.png")
全部阵列完成以后再去重新编辑两个零件，倒个圆角。
.jpg "微信图片_20220107122432.jpg")
简单渲染一下
.png)
