邹军：数控车床用宏程序加工变螺距螺纹的方法

（本文由邹军老师原创，在没有人指引你的时候，你靠自己的能力，或者靠自己一点点去打通去积累，是很慢的，如果别人把自己的经验倾囊相授，你可以少走很多弯路。【跟邹军学数控编程】，让你成为经验丰富的编程高手。想学习《UG编程》，《宏编程》，学习加微信：Yuki7557）

上一篇分享了【牙变槽不变】的变螺距螺纹程序案例，有不少朋友反映，

还有一种常见的变螺距螺纹【槽变牙不变】，这种类型的螺纹如何编程？

关于变螺距螺纹，常见的有下面两种形式：

1，      牙变槽不变

2，      槽变牙不变

宏程序不是万能的，没有宏程序是不能的，来！来！来！军哥在给您分享【槽变牙不变】的变螺距螺纹宏程序。

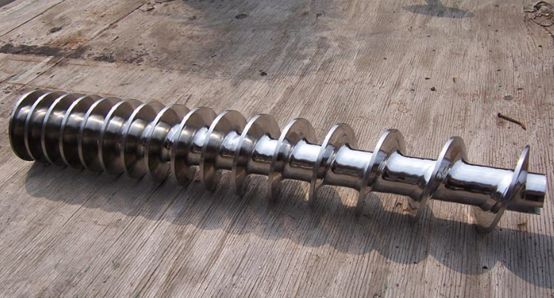

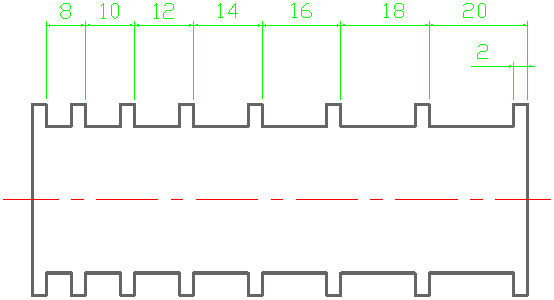

这种类型的螺纹槽宽逐渐变化，牙尺寸固定，如下示意图：

点击免费领取☞数控车（铣），ug编程，cad绘图，数控仿真，数控机械类书籍等上10G教程

螺纹槽由初始的18（20-2=18）， 依次递减16（18-2=16），14,12……，牙宽尺寸为2。

这种【槽变牙不变】螺纹程序如何编写呢？思路如下：

1，      深度方向采用分层切削，每切一层深度不断减少。

2，      宽度方向通过移动螺纹切削起点位置来赶刀。

基于这两个思路，明白的应该明白了，所以军哥直接上程序如下：

O 1111
G21 G40 G97 G99 T0100
T0101 螺纹刀
S300 M03
G00 X38. Z21 螺纹循环起点
#1= 0.5 第一刀切深
#2= 2.0 牙型高度（半径值）
N1 #2=#2-#1  每次切深后的剩余牙高IF [#2 LE 0.05 ] GOTO2  如果剩余牙高≦0.05,则转移到N2程序段
G00 X[30+2*#2]  30为螺纹外底径
G34 Z-100. F20 K-2
G00 X38.
Z21.
#1=0.8*#1  每次切深为上次的0.8 倍
IF [#1 GE 0.05 ] GOTO1  如果切深≧0.05,则转移到N1程序段。
#1=0.05  否则,切深固定在0.05
GOTO1 转移到N1程序段
N2 G00 X30 Z21
G34 Z-100 F20 K-2
G00 X38
Z21
#3=0.02 *每次赶刀量
N3 G00 Z[21-#3]*螺纹起刀点向左移动#3
X30.
G34 Z-100 F[20-#3] K-2 *螺纹自起刀点开始，每转过一圈，则刀具向右移动#3
G00 X38
Z21
#3=#3+0.02
IF[#3 LE 2]GOTO3
X38
Z21
M30
