基础的静力学仿真，我们的目标一般会放在研究零部件的刚度和强度方面，因为我们是为了验证我们设计的零部件是否满足设计要求。我们有一个客户却提出了特殊的需求，他们做光学方面的其实不太关心强度和刚度，他们关心的是反射光面在受力之后的位置。

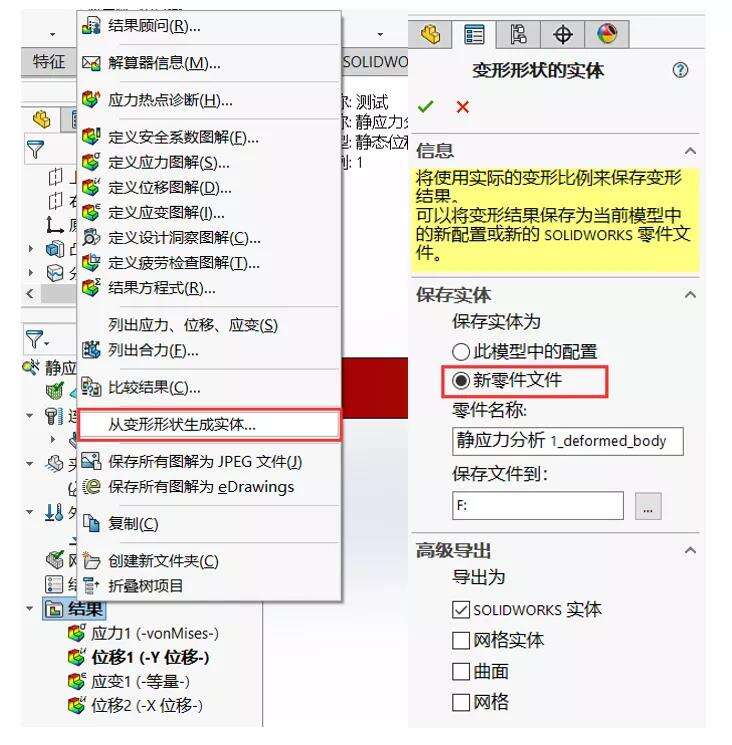

在软件里面，我们需要按照有限元的步骤完成分析，右键分析结果出现一个选项从变形形状生成实体，你可以选择把实体保存为模型中的配置，也可以保存为新零件。
保存后的模型很容易就能得到，比如我们可以测绘端面变形后的角度。
有两个注意事项：
（1）这项功能受软件包的限制，可在 SOLIDWORKS Simulation Professional 及以上版本中使用，但是不能保存带有钣金或横梁的模型变形几何体。

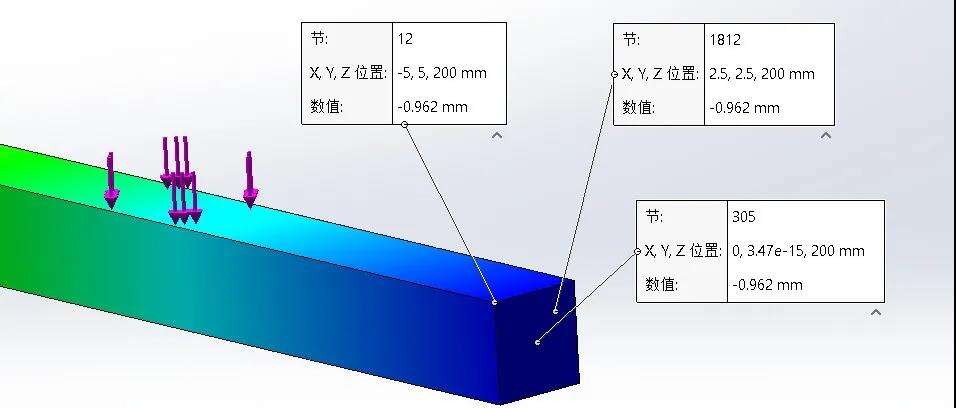

（2）我们使用探测功能得到探测点的坐标，但是这个坐标是来源于原始实体，不受变形的影响。
希望工程师在需要仿真变形后的模型时，可以想起今天的方法，更多详细操作内容详见如下视频：；
