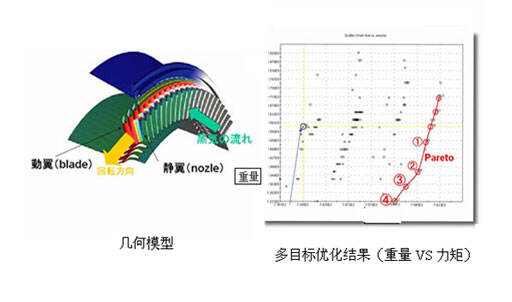

该算例为某火力发电厂对蒸汽透平的静叶片和动叶片通过进行CFD多目标优化分析。优化目标为动翼上力矩最大、重量最小，对静叶片的数量、静叶片和动叶片间的距离等进行优化分析。通过STAR-CD算出动叶片的力矩，随着动叶片的变形，动叶的固有振动（设置运动频率与动叶的数量共同决定的频率与变形叶片的固有频率不一致的约束条件）分析使用MSC.NASTRAN。网格使用PROSTAR命令直接生成流体区域以及动叶固体部分网格,并输出叶片表面的压力数据，在 MSC.NASTRAN中作为输入载荷。通过优化软件分析得出的方案比原始设计方案的产品性能得到很大的改进。
