基于Inspire Form的冲压零件成型分析

      冲压零件的成型过程分析，现在业界商用软件较多，比如AutoForm/DynaForm/PAM-STAMP/JSTAMP/Fastamp/FTI等等；HyperWorks 14版本前里面也内嵌了HyperForm模块用于冲压过程分析，但是设置过程繁琐，且主要求解器也是使用了LS-DYNA，市场反应一般；

     从2017版本开始，Altair公司冲压成型仿真的解决方案切换到了Inspire平台，从用户角度看，Inspire Form软件本地化做的不错，自带简体中文，最关键的是分析的设置过程是目前所有冲压类分析软件中最简单的，十分人性化，对于初学者或者模具工程师而言，学习成本极低，笔者以一个冲压实例说明如下：

1：模型准备：

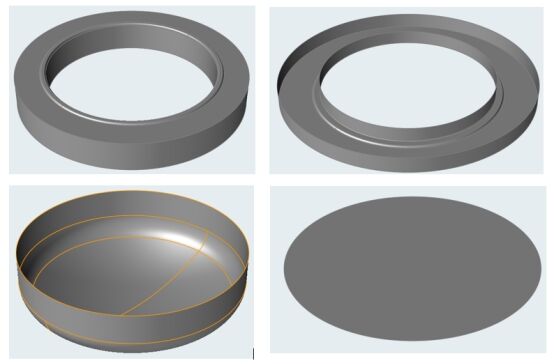

   在CAD软件中，将与板料接触的所有曲面和冲压前blank的面准备好（可以通过Inspire Form对成型件进行快速的展开，此处省略）

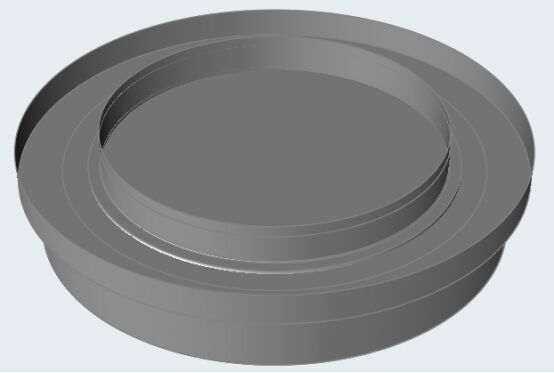

2：将所有曲面模型导入Inspire Form，导入的工具曲面相对位置可以是开模状态也可以是闭模状态；

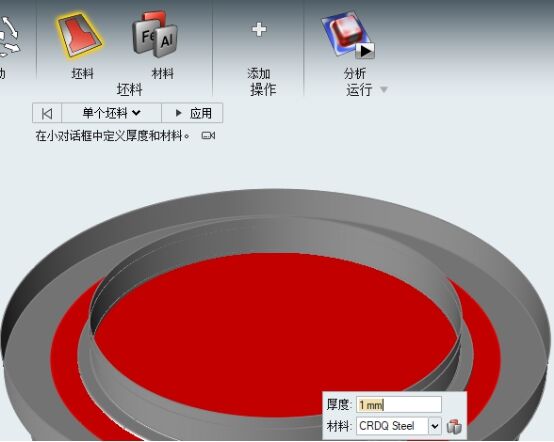

3：工艺设置：设置坯料及材质；

设置模具及行程和力；

最新版本的Inpire Form可以全自动设置各个模具，对于标准的模型完全可以做到一键设置；

4.提交分析

设置完成以后，点击分析运行即可！

5：查看结果：

   分析速度很快，因为不需要人工干预网格划分，也不用干预或者选择时间步长之类的专业参数，完全软件自行判断，运行求解器使用的是radioss，分析速度很快；分析结果可选项如下：

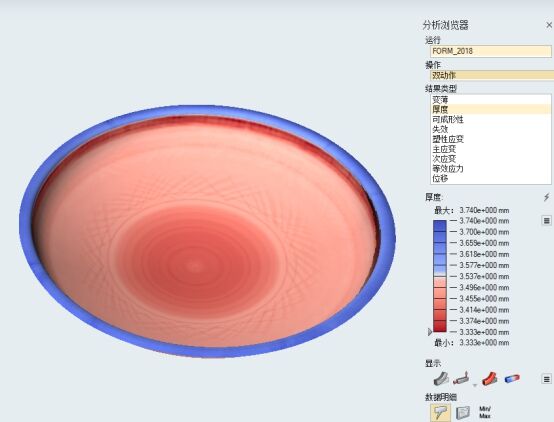

5.1 厚度分布  3.33mm-3.74mm

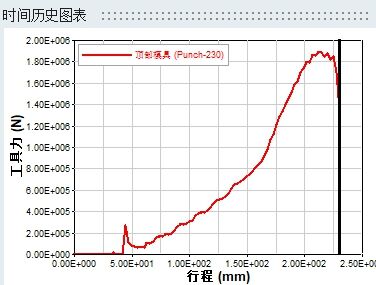

5.2 冲压力预测；约200Ton

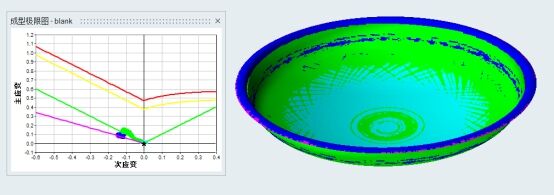

5.3可成型性预测

总结：

    通过分析可以知道此零件成型工艺没有重大风险，成型设备需要200Ton以上设备，成型零件厚度在设计允许范围内，工艺可行性高；
